桁架模型的结构特点(桁架是一种由杆件在端部相互连接而组成的格子式结构)

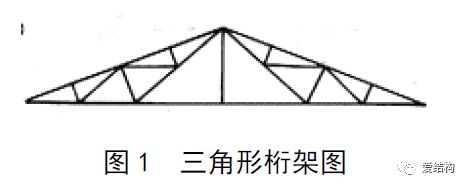

桁架模型是一种由杆件在端部相互连接而组成的格子式结构,其特点是具有很高的强度和稳定性。桁架模型的主要优点是可以承受较大的荷载,并且具有良好的刚度和稳定性。桁架模型还具有较好的抗风性能和抗震性能,因此在桥梁、建筑、机械等领域得到了广泛的应用。,,桁架模型的构造形式主要有三角形桁架、梯形桁架和交叉桁架等。三角形桁架是最常见的一种,它具有结构简单、受力均匀的优点。而梯形桁架则具有较高的承载能力和抗弯能力,适用于承受较大荷载的情况。交叉桁架则具有较高的刚度和稳定性,适用于承受高荷载和大变形的情况。,,桁架模型作为一种常见的结构形式,具有很高的强度和稳定性,广泛应用于各个领域。

桁架模型的结构特点
桁架是一种由杆件在端部相互连接而组成的格子式结构,其主要特点如下:
1. 轴向受力
桁架结构中的杆件受力主要以单向拉、压为主,这意味着每个杆件主要承受轴向力,而不是弯矩和剪力。
2. 内力分布清晰
桁架将横弯作用下的实腹梁内部复杂的应力状态转化为杆件内简单的拉压应力状态,使得力的分布和传递变得直观,便于结构的变化和组合。
3. 静定结构
桁架通常是静定结构,这意味着可以通过结点的平衡条件来确定所有杆件的内力,不需要考虑材料的变形。
4. 结构变化和组合灵活
由于桁架的内力分布清晰,可以根据不同的受力情况和设计要求,通过改变上下弦杆和腹杆的布置,适应结构内部的弯矩和剪力分布,从而实现多种结构形式的变化和组合。
5. 适用于大跨度结构

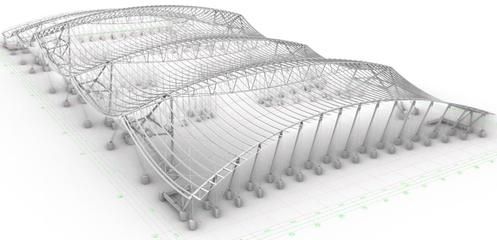

桁架结构常用于大跨度的厂房、展览馆、体育馆和桥梁等公共建筑中,这是因为它们能够有效地分散和传递荷载,减少材料的使用。
6. 减轻结构自重
相比于实心梁,桁架结构可以显著减轻结构自重,因为桁架中的大部分空间是空的,只有关键部位才使用材料,这在一些需要轻质结构的场合特别有用。
7. 复杂桁架的计算
对于复杂的桁架结构,尤其是空间桁架,通常需要使用计算机方法来进行精确的内力分析和设计。
以上特点使得桁架成为一种高效、经济且适用范围广泛的结构形式,在现代建筑和工程中得到了广泛应用。
