桁架结构是一种常见的建筑结构形式，由一系列垂直和水平的杆件组成，能够承受较大的载荷。它的原理基于力学中的三角形稳定性原理，即在力的作用下，三角形具有最大的稳定性。桁架结构通过连接多个杆件，形成稳定的框架体系，可以有效地分散和传递载荷，提高结构的承载能力和稳定性。，，在现代建筑中，桁架结构广泛应用于各种建筑领域，包括高层建筑、桥梁、大跨度空间结构等。由于其独特的受力特性和良好的经济性，桁架结构被广泛应用于工业厂房、仓库、体育场馆、展览中心等多种建筑结构中。在大型体育馆的屋顶结构中，桁架结构可以提供更大的跨度和更好的视觉效果；在高层住宅建筑中，桁架结构可以提高建筑物的整体稳定性和抗震性能。

桁架结构原理

桁架结构是一种由直杆在端部相互连接而成的格构式结构，其主要特点是将整体的弯曲和剪切力转化为局部构件的轴向压力和拉力。以下是桁架结构的基本原理和特点：

1. 桁架的基本组成

桁架通常由上弦杆、腹杆（包括竖杆和斜腹杆）组成。这些杆件在端部相互连接，形成三角形或其他几何形状的单元。桁架可以通过改变杆件的布置和数量来适应不同的受力需求和设计要求。

2. 受力特性

a. 轴向受力

在桁架结构中，各个杆件主要承受轴向的拉力或压力，而不是弯矩和剪力。这种受力方式使得材料的强度能够得到充分利用，因为轴向受力状态下材料的应力分布较为均匀，且能够更好地发挥材料的抗拉和抗压性能。

b. 内力分布

桁架的上弦杆通常受压，而下弦杆则受拉。外荷载产生的弯矩由上弦杆和下弦杆形成的力偶来平衡，而剪力则由斜腹杆轴力中的竖向分量来平衡。这样，整个结构的内力分布变得简单明了，有助于分析和设计。

3. 结构优势

a. 材料效率

由于桁架结构能够将材料集中在受力最大的部位（即上下弦杆），因此相比于实腹梁，桁架能够在使用相同材料的情况下实现更大的抗弯强度。这使得桁架结构在大跨度建筑中具有显著的优势。

b. 灵活性

桁架结构的布置灵活，可以根据不同的建筑需求进行调整。此外，桁架的受力状态相对简单，使得力的分布和传递更加直观，便于结构的变化和组合。

4. 类型

a. 平面桁架

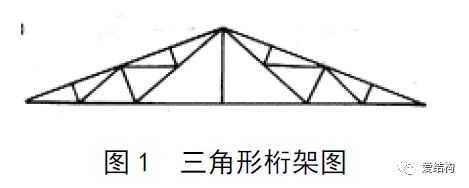

平面桁架是在一个基本的三角形框上添加杆件构成的，常用于屋盖或桥梁等结构。

b. 空间桁架

空间桁架的节点为光滑球铰结点，杆件轴线都通过联结点的球铰中心并可绕球铰中心的任意轴线转动。空间桁架的构造比平面桁架更复杂，但能够提供更好的力学性能。

5. 应用

桁架结构广泛应用于各种建筑中，如厂房、体育馆、桥梁等。在这些结构中，桁架不仅提供了必要的承重能力，还因其美观的外观和高效的力学性能受到青睐。

综上所述，桁架结构通过其独特的受力特性和材料布置方式，实现了高效利用材料和灵活适应各种建筑需求的目标。其原理基于将复杂的弯矩和剪力转化为简单的轴向力，从而简化了结构分析和设计过程。
