桁架图解法例题及答案大全（桁架图解法例题及答案）

桁架图解法是一种用于解决结构力学问题的图形化方法。它通过构建一个或多个三角形来表示结构的几何形状，并通过分析这些三角形的受力情况来确定结构的稳定性和承载能力。在桁架图解法中，三角形的边长、角度和支撑条件是关键因素，它们共同决定了结构的受力特性。，，为了帮助学习者更好地理解和掌握桁架图解法，我整理了一份桁架图解法例题及答案大全。这份大全涵盖了各种类型的桁架结构，包括梁、拱、桁架等，并提供了相应的解题步骤和答案。通过解答这些问题，学习者可以加深对桁架图解法的理解，并提高解决实际问题的能力。，，桁架图解法是一种强大的工具，可以帮助我们分析和解决复杂的结构力学问题。通过学习和应用桁架图解法例题及答案大全，我们可以更好地掌握这一方法，并将其应用于实际工程中。

桁架图解法例题及答案示例

一、例题

1. 已知条件
   • 假设有一个简单的平面桁架，跨度为$L = 24$L=24米，受到半跨单位力的作用，桁架左端有一个$0.5$0.5的向下集中力，支座情况等信息明确（可参考[3]中的类似设定）。
2. 求解步骤

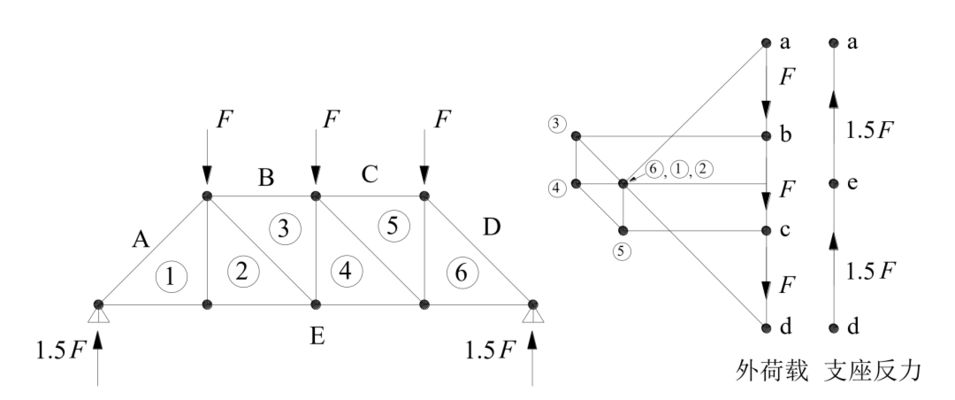

   • 确定区域编号：按照顺时针方向，用英文字母定义外力区域（如$a$a，$b$b，$c$c，$d$d等）；然后用数字定义桁架杆件之间区域（如$1$1，$2$2，$3$3，$4$4，$5$5等）。例如，左端支座反力可以命名为$m - a$m?a（顺时针），支座处斜腹杆可以命名为$1 - 2$1?2或$2 - 1$2?1（根据选择节点不同，按顺时针命名）。
   • 求解支座反力：根据静定结构的力平衡原则，外力是一个平衡力系，节点受到平衡力系的作用（包括外力和内力）。先用力的平衡方程求解桁架的支座反力。
   • 绘制外力矢量图：定义内力图的比例尺（即单元力的长度），按外力的方向依次序画出桁架的外力矢量图。例如，桁架左端外力为$0.5$0.5的向下的集中力，那么在图中表示为$0.5$0.5个单元力的长度，而且力的方向为$a - b$a?b（向下）。
   • 分析节点内力：以节点为基准，画出该节点上的杆件的内力矢量。对于某个节点$I$I，按顺时针，节点上的作用力为$a - b$a?b的外力，$b - 1$b?1的上弦杆内力，$1 - a$1?a的端竖杆内力。按桁架的上弦杆的方向，$b - 1$b?1的上弦杆内力的力矢量在黑直线上；$1 - a$1?a的端竖杆内力的力矢量在竖直红线上，因此黑线和红线的交点即为两个力矢量的共同端点$1$1。通过这样的方法可以分析各个节点的内力情况。

二、答案

1. 杆件内力结果
   • 经过上述步骤的计算和分析，如对于某个特定节点分析得出$b - 1$b?1的上弦杆内力为零，即该段弦杆为零杆；$1 - a$1?a的端竖杆内力的大小为线段$ab$ab的长度，即为$0.5$0.5，而且按顺时针，$1 - a$1?a的端竖杆内力的方向为向上，即对着节点$I$I，因此该内力为压力。按照这样的方法可以得出桁架中各个杆件的内力情况，包括弦杆、腹杆等的内力大小和方向等信息。

由于没有找到桁架图解法例题及答案大全的专门完整资料，以上是根据[3]中的桁架图解法原理构造的一个简单例题及答案示例。
