螺旋楼梯设计图的绘制既需要美观又要求简单，关键在于对CAD软件参数的正确设置。在开始之前，确保你已经安装了正确的CAD软件，并且熟悉了其基本操作。打开软件并创建一个新的项目或打开一个现有项目。在设计螺旋楼梯时，你需要考虑以下几个关键参数：，，1. **楼梯宽度**：根据楼梯的使用需求和空间大小来确定合适的宽度。楼梯宽度不应小于1.2米，以确保通行安全。，，2. **楼梯高度**：楼梯的高度直接影响到楼梯的视觉效果和舒适度。楼梯高度不宜超过3米，以免造成压抑感。，，3. **踏步尺寸**：踏步的尺寸应与楼梯的宽度相匹配，以便于行走。常见的踏步尺寸为150mm宽，180mm深。，，4. **栏杆高度**：栏杆的高度应与踏步的高度相匹配，一般推荐为900mm高，以提供足够的安全感。，，5. **旋转角度**：螺旋楼梯的设计角度会影响楼梯的美观度和实用性。设计角度在60°至75°之间为宜，具体数值需根据实际空间和需求调整。，，通过以上参数的合理设置，你可以绘制出既美观又实用的螺旋楼梯设计图。记得在设计过程中不断预览和调整，以达到最佳的视觉效果。

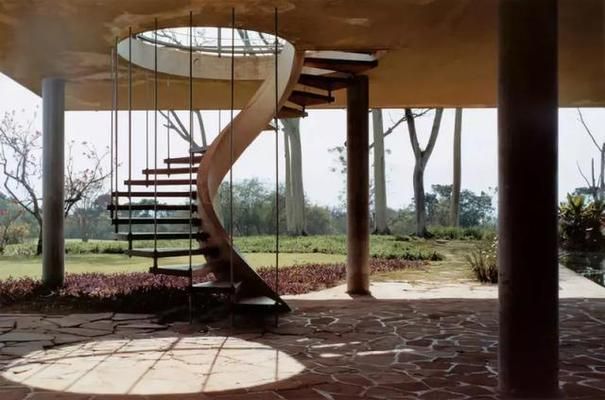

螺旋楼梯设计图的绘制技巧

螺旋楼梯的设计图绘制既要有美感又要保证实用性，以下是根据搜索结果总结的一些绘制技巧。

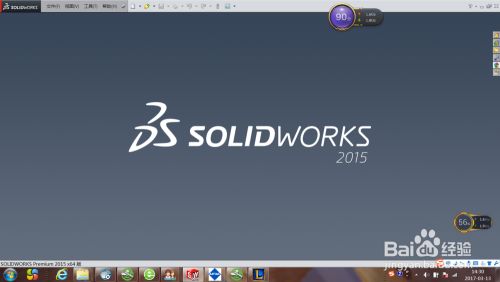

使用CAD软件进行绘制

1. 准备工作在开始绘制之前，需要先确定楼梯的基本参数，如楼层高度、踏步高宽等。这些参数将直接影响楼梯的尺寸和外观。

2. 绘制基本形状首先，可以画一个圆环作为楼梯的轮廓，然后以圆心作两条射线，修剪出踏板的形状。接着，以同样的圆心作另一个圆，这个圆的半径应该是之前圆环的内圆半径，作为楼梯的支柱（投影）。

3. 创建楼梯台阶使用环形阵列命令，将踏板面域进行阵列，并逐个向上调节位置（增加Z值），从而形成楼梯阶梯的布局。

4. 添加细节最后，可以画一个圆柱作为楼梯的中心支撑，并使用并集命令将所有踏板和支柱合成整体。此外，还可以根据需要添加扶手、栏杆等细节。

注意事项

1. 空间考虑螺旋楼梯的特点是占用空间小，但在设计时仍需考虑到使用的舒适性和安全性。一般来说，螺旋楼梯的踏步之间的距离应为15cm，如果空间较小，可以适当加大到1.5-1.8cm。

2. 承重能力螺旋楼梯的承重能力一般在150-200KG，且受力点只有一个，即中心受力。因此，在设计时需要注意材料的选择和结构的稳定性。

3. 审美与功能结合在追求美观的同时，也要确保楼梯的功能性。例如，旋转楼梯的中心线长度应在4680-5400之间，旋转角度大概在2周，这样才能保证使用者的舒适度。

通过上述步骤和注意事项，您可以尝试在CAD软件中绘制一个既好看又简单的螺旋楼梯设计图。记得在绘制过程中不断调整和完善，以达到最佳效果。
