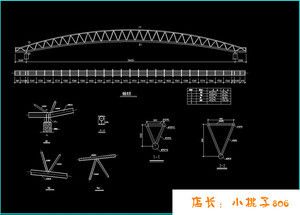

三角钢架结构图纸

三角钢架结构是一种常见的建筑或工业支撑结构，由三角形的钢条组成，用于提供稳定性和承载力。这种结构的图纸通常包括以下元素：，，1. 结构尺寸：包括三角钢架的长度、宽度、高度以及每根钢条的尺寸等。，2. 材料规格：列出构成三角钢架的所有钢材类型、规格和性能参数。，3. 连接方式：详细说明三角钢架如何通过螺栓、焊接或其他连接件进行组装。，4. 支撑系统：如果三角钢架用于支撑其他结构或设备，需要提供相应的支撑细节。，5. 安全要求：包括设计标准、载荷计算、疲劳寿命预估等内容。，6. 施工说明：包括安装顺序、工具和设备需求、质量控制措施等。，7. 图纸比例和视图：根据需要选择适当的图纸比例和视图类型（平面图、立面图、剖面图等）。，，三角钢架结构图纸是工程师和建筑工人在设计和建造过程中不可或缺的重要文件。

三角形钢架结构图纸是一种详细描述钢结构建筑中三角形屋架的设计图纸。以下是关于三角形钢架结构图纸的相关信息：

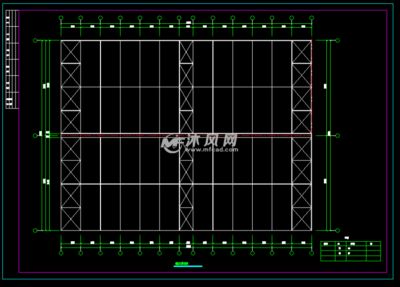

1. 图纸内容：三角形钢架结构图纸通常包括建筑设计和结构设计两大部分。建筑设计部分包含立面图、剖面图、系杆平面布置图、屋架详图、大样图等。结构设计部分则包括基础平面布置图、剖面图、大样图、钢屋面檩条、拉条平面图，檩条与拉条连接详图等。

2. 设计细节：图纸中会详细标注钢结构的材料、尺寸、焊接要求等。例如，所有型钢及钢板材质可能为Q235D，钢结构涂防锈底漆和面漆各两道，干漆膜厚度不小于125μm。此外，还会有关于焊缝长度、焊条类型等的具体规定。

3. 结构特点：三角形钢架结构通常采用H型钢作为上弦结构，具有良好的承载能力和稳定性。图纸中会标明结构的安全等级、抗震设防烈度等重要参数。

4. 施工指导：图纸不仅是设计的体现，也是施工的重要依据。它包含了钢结构的详细布置图、节点详图、大样详图等，指导施工人员如何精确地搭建钢结构。

如果您需要获取具体的三角形钢架结构图纸，建议访问相关的专业网站或联系建筑设计机构。
