屋面梁表示方法（屋面梁在建筑结构中承担着重要的作用主要作用的作用）

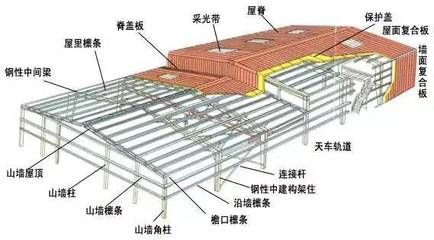

屋面梁在建筑结构中起着至关重要的作用，它们不仅支撑屋顶的重量，还连接着建筑物的多个部分，确保整体的稳定性和安全性。这些梁通常由钢材或其他材料制成，其设计要考虑到承受的荷载、材料的强度以及环境因素的影响。屋面梁的主要功能包括：，，1. 承载重量：屋面梁需要能够承受从屋顶材料（如瓦片、玻璃等）到屋顶设备（如排水系统、通风系统等）的各种重量。，2. 分散压力：通过将屋顶上的压力均匀地分布在整个梁上，屋面梁可以防止屋顶出现局部应力集中，从而延长屋顶的使用寿命。，3. 连接结构：屋面梁是连接屋顶和其他建筑结构的桥梁，它确保了屋顶与墙体、柱子等其他结构之间的紧密连接。，4. 提供稳定性：屋面梁的存在有助于维持建筑物的整体稳定性，特别是在风载或地震等自然力作用下。，，屋面梁的设计和施工必须符合严格的建筑规范和标准，以确保其在各种气候条件下都能安全有效地工作。

屋面梁的表示方法

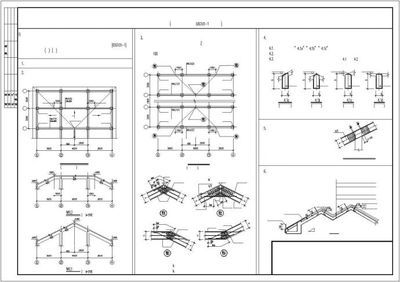

屋面梁在建筑结构中承担着重要的作用，主要用于承受来自檩条和屋面板的压力。其表示方法在不同的设计规范和图纸中可能会有所不同，但通常遵循一定的标准。

1. 基本表示方法

• 屋面梁的代号：
  • 在平法中，屋面梁通常用 WL 或 WKL 表示。
• 梁的尺寸：
  • 梁的尺寸通常用 b×h 表示，其中 b 是梁的宽度，h 是梁的高度。例如，300×700 表示梁的宽度为300mm，高度为700mm。

2. 特殊表示方法

• 上翻梁：
  • 上翻梁是指梁的顶部高于楼板的顶部。在梁集中标注的最后，会加上一个括号，括号内注明上翻梁顶标高和板顶标高的高度差。例如，KL4(3)250*500 2C20;2C16 C8@100/200(2)(+0.400) 表示次梁为上翻梁，梁顶标高比楼面结构标高高出400mm。
• 加腋梁：
  • 加腋梁是指梁的某个部分增加了腋长和腋高。例如，4501200 GY1800600 表示梁的尺寸为450mm宽、1200mm高，加腋长1800mm，高600mm。

3. 钢筋表示方法

• 梁上主筋和梁下主筋：
  • 例如，3Φ22，3Φ20 表示上部钢筋为3Φ22，下部钢筋为3Φ20。
• 梁上部钢筋：
  • 例如，2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
• 梁腰中钢筋：
  • 例如，G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
• 梁下部钢筋：
  • 例如，4Φ25 表示只有一排主筋，4Φ25全部伸入支座内。
• 箍筋：
  • 例如，φ10@100/200(2) 表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。

4. 其他表示方法

• 多跨梁：
  • 例如，KL-1(10)350×500 表示该梁为框架梁1，10跨，断面尺寸为宽350mm，高500mm。
• 悬挑梁：
  • 当梁有悬挑部分且根部和端部不同时，用斜线分割根部与端部的高度值，例如 b×h1/h2 表示。

总结

屋面梁的表示方法涉及多个方面，包括梁的代号、尺寸、钢筋配置以及特殊形式的梁（如上翻梁和加腋梁）。理解这些表示方法有助于正确解读和绘制建筑结构图。希望以上内容对你有所帮助。
