屋面钢筋锚固长度图集(屋面钢筋锚固长度计算公式)

屋面钢筋锚固长度图集提供了详细的计算方法,以确保屋面钢筋的固定稳固。该图集包括了各种屋面结构的钢筋锚固长度计算公式,适用于不同类型和规格的屋面钢筋。通过遵循这些公式,可以确保钢筋的正确安装和固定,从而保证建筑的结构安全和稳定性。该图集还提供了一些附加建议,如选择合适的钢筋直径、考虑钢筋与混凝土之间的粘结力等,以进一步提高钢筋锚固的效果。屋面钢筋锚固长度图集为建筑师和工程师提供了实用的工具,有助于确保屋面结构的安全和稳定。
屋面钢筋锚固长度图集(屋面钢筋锚固长度计算公式) 北京网架设计 第1张

屋面钢筋锚固长度图集概述

屋面钢筋锚固长度是指钢筋在混凝土中伸入的长度,以确保结构的安全性和稳定性。锚固长度的计算涉及到多个因素,包括钢筋的类型、直径、混凝土的强度以及是否需要考虑抗震设防等。在实际施工中,通常会参考相关的图集和规范来确定具体的锚固长度。

计算公式

钢筋锚固长度的基本计算公式为:Lab = a × (Fy ÷ Ft) × d,其中Lab代表基本锚固长度,a为钢筋外形系数,Fy为钢筋抗拉强度,Ft为混凝土强度,d为钢筋直径。在实际应用中,还需要根据具体情况对这个基本锚固长度进行修正,例如考虑抗震设防的要求、钢筋的直径大小等因素。

图集规定

《混凝土结构施工图平面整体表示方法制图规则和构造详图22G101-1》(以下简称平法)提供了受拉钢筋基本锚固长度表、抗震设计时受拉钢筋基本锚固长度表、受拉钢筋锚固长度表、受拉钢筋抗震锚固长度表四个表格。这些表格规定了以系数乘以钢筋直径得到钢筋锚固长度的方法,这种方法简单可行,得到了设计院的认可,施工下料和质量检查都很方便。

实际应用

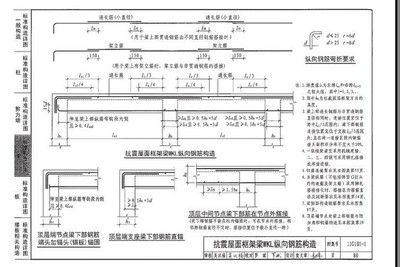

在实际应用中,屋面框架梁上部钢筋的锚固长度通常是普通梁筋锚固长度的1.7倍。对于屋面框架梁,和普通楼层框架梁的上部钢筋锚固长度是一样的,不同的是屋面框架梁在角部会增加角部附加钢筋。上部钢筋的锚固长度为,水平段长度不小于0.4倍的labE,且伸至柱外侧纵筋内侧,弯曲后直段长度不小于15d。

结论

综上所述,屋面钢筋锚固长度的确定需要综合考虑多种因素,并参考相关的图集和规范。在实际操作中,应严格按照设计要求和施工规范来进行,以确保建筑物的安全和质量。
