缀板柱是一种常见的建筑结构元素，用于支撑和连接墙体。本文通过案例研究的方式，探讨了缀板柱优化设计的方法。分析了当前缀板柱设计中存在的问题，如承载能力不足、施工难度大等。提出了一种基于有限元分析的优化设计方法，通过对缀板柱的几何尺寸、材料强度等方面的优化，提高了其承载能力和施工效率。通过实例验证了该方法的有效性，结果表明优化后的缀板柱在承载力、施工速度等方面都有显著提升。

缀板柱设计指南

设计概述

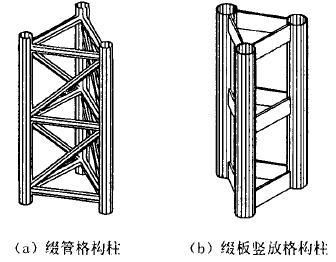

缀板柱作为一种重要的结构形式，广泛应用于厂房框架柱和独立柱中。其主要优点在于能够有效节约材料，同时保持良好的结构强度和刚度。缀板柱的设计需要综合考虑强度、刚度、抗剪能力、整体稳定性和分肢稳定性等因素。

设计要点

• 选择截面形式和确定钢号：根据工程需求选择合适的截面形式，并确定使用的钢材型号。
• 强度计算：绕虚轴弯曲时，不考虑塑性发展。
• 刚度验算：确保绕虚轴换算长细比满足一定标准。
• 整体稳定性：包括平面内的稳定性和平面外的稳定性。
• 分肢稳定性：对格构式轴心受压构件的分肢进行强度、刚度和稳定性的计算，确保各分肢失稳不先于整体失稳。

计算示例

以下是一个具体的缀板柱设计示例，展示了如何进行详细的设计计算：

示例一

• 柱高：6米
• 两端铰接
• 轴心压力：1000KN
• 钢材类型：Q235钢
• 截面无孔眼削弱

通过一系列的计算步骤，包括截面面积的选择、整体稳定性的验算等，最终确定了满足设计要求的柱宽和截面形式。

示例二

在设计过程中，还需考虑如何通过优化设计来提高结构的性能。例如，可以采用开孔钢板替代常规缀板进行结构优化设计，利用ANSYS等软件进行静力分析，以验证优化设计的有效性。

注意事项

• 在进行缀板柱设计时，必须严格按照相关标准和规范进行，确保结构的安全性和经济性。
• 对于复杂的结构形式，建议采用专业的设计软件进行辅助设计，以提高设计的准确性和效率。

通过以上内容，相信您对缀板柱的设计有了更深入的了解。在实际应用中，还需根据具体工程条件和设计要求，灵活运用所学知识，进行合理的设计和调整。
