土建钢结构图纸怎么看（钢结构图纸常见问题解析,）

辽源钢结构设计14秒前1阅读0评论

土建钢结构图纸是建筑施工过程中不可或缺的一部分，它们提供了关于如何构建钢结构的详细信息。由于其复杂性，许多工程师和建筑师可能对如何解读这些图纸感到困惑。以下是一些常见的问题及其解析：，，1. 尺寸标注：图纸上的尺寸标注通常包括长度、宽度、高度等。要确保理解这些尺寸的含义，并知道如何将其与实际物体进行比较。，，2. 材料标识：图纸上可能会标明使用的材料类型，如钢、混凝土或铝。了解这些材料的性质和用途对于确保结构的稳定性和耐用性至关重要。，，3. 连接方式：图纸上通常会显示构件之间的连接方式，如螺栓、铆钉或焊接。了解这些连接方式对于确保结构的正确安装和牢固性非常重要。，，4. 支撑和固定：图纸上会显示构件之间的支撑和固定方式。确保理解这些支撑和固定方式对于确保结构的稳定性和安全性至关重要。，，5. 焊缝和孔洞：图纸上可能会显示焊缝和孔洞的位置和大小。了解这些细节对于确保结构的正确安装和牢固性非常重要。，，读懂土建钢结构图纸需要具备一定的专业知识和经验。通过仔细阅读图纸、理解尺寸标注、材料标识、连接方式、支撑和固定以及焊缝和孔洞等信息，可以更好地理解和应用图纸，确保建筑结构的正确建造和安全使用。

一、看懂土建钢结构图纸的基础

熟悉图纸基本要素

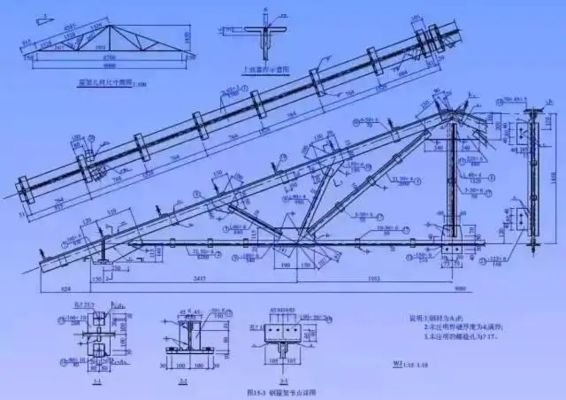

- 钢结构图纸通常包含多种视图，如平面图、立面图、剖面图等，这些视图从不同角度展示结构信息。同时，图纸上还有标注、尺寸、符号等内容。熟悉这些基本要素是看懂图纸的首要条件。
掌握常用符号和标注
- 钢结构图纸使用大量符号和标注来表示构件、连接方式、尺寸等信息。可以通过学习相关标准规范、专业教材或指南来掌握这些知识。例如，钢材的钢号冠以Q，后面数字表示屈服点数值（单位MPa），必要时可标质量等级符号（如Q345B）；钢板在图纸中通常用“ - ”代表，如 -20020010表示长200mm、宽200mm、厚10mm的钢板。
理解构件和连接方式
- 了解不同类型的钢结构构件及其连接方式的特点和用途非常重要。钢结构可分为钢架结构、框架结构、桁架结构、网架结构等。例如刚架结构由梁和柱组成多层多跨刚架，承受竖向和水平荷载；框架结构由钢梁和钢柱连接构成承重体系。常见的构件有H型钢（分为宽翼缘HW、中翼缘HM、窄翼缘HN，规格标记为H高度x宽度x腹板厚度x翼缘厚度）、工字钢、槽钢（常用于柱脚位置）等。
明确阅读顺序
- 一般按照以下步骤阅读图纸：
  - 首先查看图纸的标题和图例，这有助于了解图纸的整体结构和内容，对后续解读有引导作用。
  - 接着从平面图开始看起，然后逐步查看立面图、剖面图等其他视图，全面掌握结构的形状和布局。
  - 最后仔细阅读标注和尺寸，明确各个构件的具体规格和位置等细节信息。

二、辅助看懂土建钢结构图纸的方法

借助软件和工具
- 熟悉绘图软件：制作钢结构图纸常用CAD等绘图软件，熟悉软件功能有助于看到一些特殊标记，更好地理解图纸内容。
- 调整图纸分辨率：对于电子图纸，提高分辨率可使图纸更清晰，便于查看和解读。
- 打印图纸：将图纸打印出来查看也是个好办法，一般A3纸大小比较适合，A4纸可能因尺寸小而不方便查看内容。
进行标注和记录
- 在查看图纸过程中，对重要部分或特殊结构部分做好适当标注，这样可以使关键信息一目了然，方便再次查看和理解时快速抓住重点。
寻求专业人士帮助
- 如果在看图纸过程中遇到困难或不确定的地方，找一个专业人士一同查看是很有效的解决办法，他们的经验和知识能帮助解答疑问，加深对图纸的理解。
多实践多思考
- 多看钢结构图纸并且积极参与实际的钢结构项目，通过不断积累实际操作经验和思考图纸中的结构关系，可以逐渐提高看懂图纸的能力。
学习相关教程资料
- 有一些专门的钢结构识图教程，例如包含钢结构施工图的识读基础、基础知识、制图规定、常用符号等内容且图文结合的208页钢结构识图教程，可以帮助0基础的人快速入门并精通钢结构图纸的识读。
