如何绘制钢结构图纸

钢结构图纸是建筑施工中的重要文件，它详细描述了钢结构的尺寸、形状和连接方式。以下是绘制钢结构图纸的基本步骤：，，1. 确定设计要求：设计师需要根据项目需求确定钢结构的类型、尺寸、材料和连接方式。，，2. 创建初步设计图：在这个阶段，设计师会使用计算机辅助设计软件（如AutoCAD）或手绘草图来创建初步的设计图。这些设计图将包括所有必要的尺寸、标记和注释。，，3. 细化设计图：一旦初步设计图完成，设计师将继续细化设计图，确保所有的细节都得到充分的考虑。这可能包括修改尺寸、添加额外的标记和注释，以及优化结构布局。，，4. 审核和批准：在设计图完成后，需要进行详细的审核和批准过程。这个过程可能包括与工程师、建筑师和其他相关人员的讨论和反馈。，，5. 打印和分发：设计图将被打印出来，并分发给所有相关的人员和承包商。这将帮助他们了解项目的具体要求，并按照设计图进行施工。

一、绘制钢结构图纸的基础准备

• 熟悉构件代号与实物
  • 要记住一些基本的构件代号，如wlt屋面檩条、qlt墙面檩条、yc隅撑、xg系杆、sc水平支撑、zc柱间支撑、gl钢梁、gz钢柱等，同时要理解这些构件尺寸标注的意思，像h型钢、c型檩条、圆钢等，并且在脑海里有这些构件基本的实物印象，可以找个简单的厂房先观察了解。
• 掌握相关材料知识

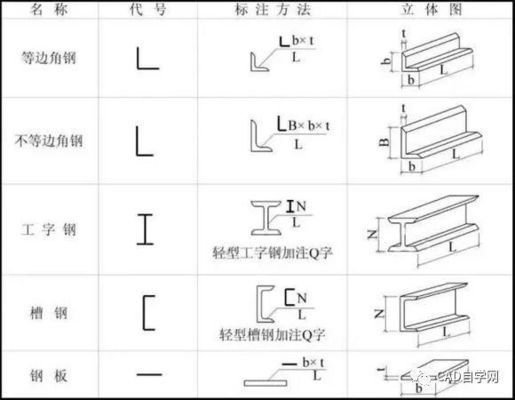

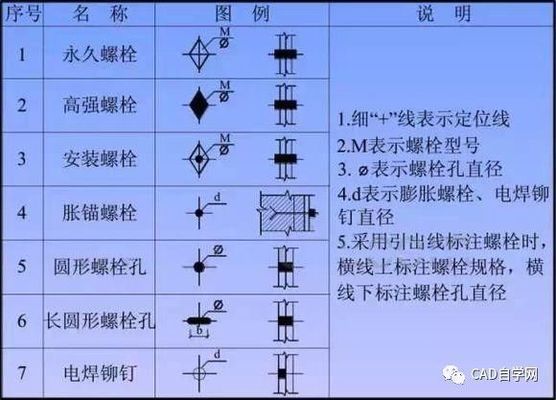

  • 熟悉角钢、工字钢、h型钢、钢管、螺栓、预埋件等方面的规格和类型，还有焊接方面的知识，焊接符号的画法等内容，这是绘制钢结构图纸的重要知识基础。
• 了解图形符号和标注方法
  • 掌握钢结构图纸中特定的符号含义，这些符号用于表示梁、柱、楼梯等不同元素或组件。学会读取和理解标注和尺寸线，因为图纸中的每个构件都有特定尺寸，这些标记是用来表示这些信息的。

二、绘制钢结构图纸的步骤

1. 按比例绘制钢架大样（如果是拆图）
   • 按1:1画钢架大样，然后根据平面布置给钢梁，钢柱，系杆，水平支撑，柱间支撑等构件编号（根据构件的尺寸，规格，材质，零件板的位置和形状）。
2. 清理并绘制零件板
   • 编号完之后，开始清理零件板（从柱身上焊接的到梁上焊接的，再到系杆，支撑系统连接的，最后是檩条，隅撑连接的）并按编号绘制好。
3. 特殊构件处理（如果是板材焊接的柱梁）
   • 如果是板材焊接的柱梁，则需要做cnc；在cnc上把各个构件的零件板给加上去，就形成了梁，柱构件图和其余的构件图。
4. 绘制其他构件
   • 绘制檩条，拉条，斜拉条和隅撑等构件。
5. 整理并制作清单
   • 整理并做零件及构件清单，这样主钢构部分便完成了。

三、不同类型钢结构图纸绘制的相关要点

• 设计图（蓝图）绘制
  • 一般是PKPM或者3D3s画的，这种软件在整体结构设计方面有较好的功能表现。
• 加工图（深化图）绘制
  • 绝大部分是用tekla建模后直接生成的，也有小部分是用CAD加一些工具箱插件画的。如果使用CAD绘制，需要掌握更多细节处理和专业知识，如上述提到的构件知识、标注方法等。

四、绘图技巧与经验积累

• 制作模板库
  • 可以做一个模板库，例如钢结构型钢规格和节点形式是有限的，制作好相应的模板，到时直接调用模板就可以了，这样可以提高绘图效率。同时，在CAD中要多利用其功能，CAD功能众多，需要不断学习和积累经验才能熟练运用。
• 多参考与实践
  • 多看看别人做好的图纸，学习他人的绘图思路、布局和表达方式。并且要多进行实践操作，在实践中不断总结经验，提高自己的绘图能力，因为只有自己上手画，才能发现问题并解决问题。
