普通螺栓抗剪承载力计算方法（普通螺栓的抗剪承载力计算）

普通螺栓的抗剪承载力计算是工程结构设计中的一个重要环节。本文旨在探讨和分析普通螺栓在承受剪切力时的理论计算方法，并给出相应的计算公式。我们讨论了影响螺栓抗剪承载力的主要因素，包括螺栓的材料性质、螺纹类型、连接件的尺寸以及剪切作用的类型等。文章详细阐述了抗剪承载力的计算步骤，从理论分析到实际应用，逐步推导出计算公式。通过案例分析，进一步验证了这些计算方法的实用性和准确性。文章总结了研究成果，并对未来的研究提出了建议。

普通螺栓抗剪承载力计算方法

普通螺栓的抗剪承载力计算是钢结构设计中的重要环节，确保连接的安全性和可靠性。以下是详细的计算方法和步骤：

1. 受力阶段

普通螺栓在抗剪连接中会经历四个主要阶段：

• 摩擦传力的弹性阶段（0~1段）：连接处于弹性状态，摩擦力较小。
• 滑移阶段（1~2段）：板件间发生水平滑移，最大滑移量为栓孔和栓杆间的距离。
• 栓杆传力的弹性阶段（2~3段）：主要靠栓杆与孔壁接触传力，N-δ关系以曲线状态上升。
• 弹塑性阶段（3~4段）：达到极限承载力Nu后，连接的剪切变形迅速增大，直到破坏。

2. 破坏形式

普通螺栓抗剪连接可能的破坏形式包括：

• 螺栓杆被剪坏：当栓杆较细而板件较厚时发生。
• 孔壁的挤压破坏：当栓杆较粗而板件较薄时发生。
• 板件被拉断：当截面削弱过多时发生。
• 板件端部被剪坏（拉豁）：当端距过小时发生。
• 栓杆弯曲破坏：当栓杆过长时发生。

这些破坏形式需要通过计算和构造措施来避免。

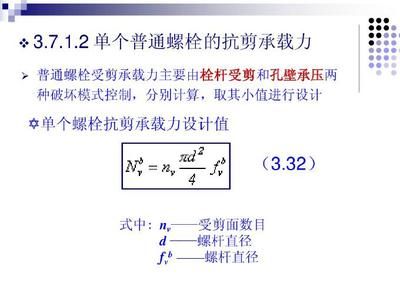

3. 单个普通螺栓的抗剪承载力设计值

单个普通螺栓的抗剪承载力设计值由以下公式确定：$N_v = \min(N_{vb}, N_{cb})$Nv?=min(Nvb?,Ncb?)

其中：

• $N_{vb}$Nvb? 是螺栓杆的抗剪承载力设计值。
• $N_{cb}$Ncb? 是孔壁承压承载力设计值。

具体计算公式如下：

• 对于抗剪承载力 $N_{vb}$Nvb?，根据螺栓直径 $d$d 和钢材等级确定。
• 对于承压承载力 $N_{cb}$Ncb?，考虑板件厚度、栓孔直径等因素。

对于双剪螺栓，其承载力设计值为单剪数值乘以2.0。

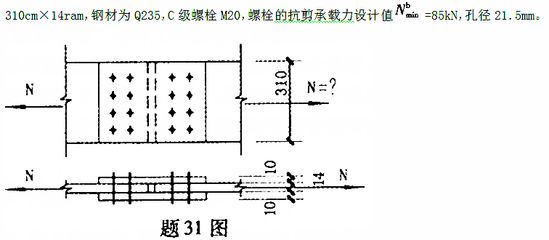

4. 普通螺栓群的抗剪计算

• 轴心力作用下：假定每个螺栓均匀受力，连接所需的螺栓数为：$n = \frac{N}{N_v}$n=Nv?N?其中 $N$N 是总外力，$N_v$Nv? 是单个螺栓的抗剪承载力设计值。

• 偏心力作用下：考虑各螺栓至形心的距离，按弹性设计方法计算各螺栓所受剪力。

5. 影响因素

影响普通螺栓抗剪承载力的因素包括：

• 螺栓材料和等级：不同材料和等级的螺栓具有不同的抗剪承载力。
• 连接板件的刚度：加强连接件的刚度可以减小杠杆作用引起的撬力。
• 螺栓布置方式：并列排列或错列排列对承载力有不同影响。

通过以上方法和考虑因素，可以准确计算普通螺栓的抗剪承载力，确保钢结构连接的安全可靠。
