异形建筑怎么画施工图

吕梁钢结构设计公司01-053阅读0评论

根据您提供的网页内容，**异形建筑的施工图绘制是一个系统化和细节丰富的过程**。以下是根据您提供的内容直接生成的摘要：，，1. **理解设计要求**：首先需要全面了解和掌握建筑设计的要求和特点，这是绘制精确施工图的基础。，，2. **绘制平面图、立面图、剖面图**：这些是施工图中的基本元素，它们帮助设计师表达建筑的整体布局和空间关系。，，3. **处理细节**：在施工图中，细节的处理至关重要。这包括对尺寸、材料、装饰等元素的精确表示，以确保施工的准确性和可行性。，，4. **三维辅助表达**：尽管二维图纸仍是常规选择，但结合三维工具（如BIM）可以提供更直观的视觉效果，帮助施工团队更好地理解和执行设计。，，5. **施工指导**：施工图不仅仅是一张图纸，它提供了详细的指导，确保施工过程中的每一个步骤都能按照设计意图进行。，，6. **预算与成本控制**：在施工图的设计阶段，还需要考虑到成本因素，合理规划预算，避免不必要的开支。，，绘制异形建筑的施工图是一个复杂但必要的过程，它需要设计师具备高度的专业技能和细致的工作态度。通过上述步骤，可以有效地将设计意图转化为实际可施工的图纸，为建筑项目的顺利进行提供保障。

一、异形建筑施工图绘制的一般步骤

（一）前期分析

找对应关系
- 拿到异形建筑设计造型后，先通过平面图和效果图，找到造型分割与平面家具（点位）的对应关系，还原出大的分割关系。例如在多边形空间设计案例中，就需要进行这样的操作来明确各部分之间的关联。
分析设计模数
- 在找到天花造型与平面布置的位置对应关系后，寻找这种造型的模数关系。这里存在两种情况：
  - 容易找到模数关系的情况：后续绘制工作可依据模数规律进行。
  - 模数关系不好找或不存在的情况：需要采用特殊的绘制和定位方法。

（二）二维异形造型绘制与标注

规则圆弧造型
- 定义为任意一个圆上截取的任意一段圆弧。标注方式可以采用圆弧两个端点的横向和纵向定位 + 圆弧半径定位方式，并且端点定位时可以用临近的建筑轴线作为参考。
不规则弧线造型
- 这种造型是给定一组控制点得到的曲线，没有半径、圆心可供定位，无法采用常规标注。通常采用网格定位法，一般做法是以一根横向、一根竖向轴线的交点为网格起铺点，然后按照1000×1000或是10进制的尺寸做网格正向排布。例如欧式线条等特殊线条需要开模定做时，若采用方案二这种网格定位（如10mm×10mm网格），同时标注造型的两个大尺寸，厂家基本可以根据网格比例判断出不规则弧线部分的尺寸。

（三）三维异形造型绘制与标注

单曲面造型
- 第一步：通过对造型的分析（把整个造型看做一个整体，先不要管这个造型是凹还是凸），画出整体的轮廓造型。
- 第二步：根据方案理解，绘制出两条弧形造型的轮廓线并添加相应表示弧面凹凸关系的造型线，再根据规则圆弧造型的标注原则进行标注。
- 第三步：把第二步中红圈区域的标准单元拿出来单独放大，绘制相关的立面和剖面，并且可以利用填充的淡显表达造型前后关系。

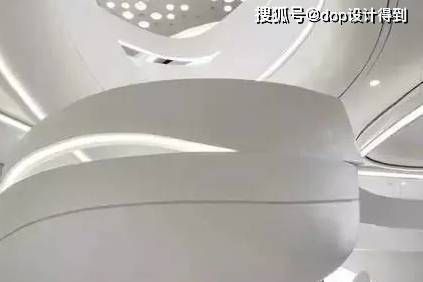

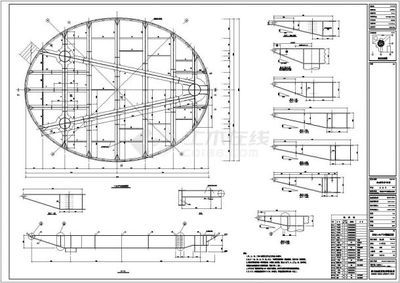

双曲面造型

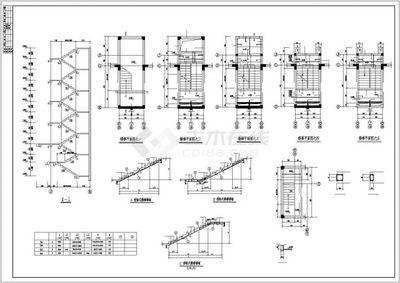

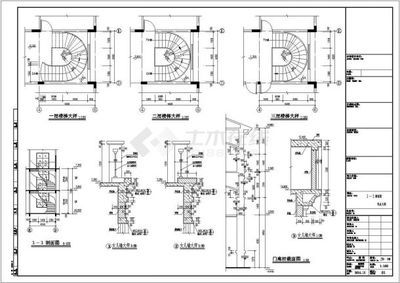

- 绘制时先不去理会透视关系、曲面关系，仍然采用三视图的逻辑来绘制，层层剥离的来表达。例如先绘制该楼板需要开洞的边界轮廓和尺寸定位，对于一些复杂部分（如楼梯等），如果有相关设计方提供的模型（如Rhino模型），可以将不同标高导出的CAD文件叠加到图纸中。但要注意在二维图纸上对三维的异形曲面进行标注可能不准且没有指导意义，施工时往往需要模型辅助相关专业进行核对和定位。

（四）异形柱施工图绘制要点

全楼柱钢筋归并：这是绘制异形柱施工图的基础工作之一。
平面柱大样画法
- 画异形柱施工图时，应注意箍筋加密与普通柱相同；柱分布筋之间设拉筋，其直径同箍筋，间距是箍筋的2倍；横向肢、竖向肢分别按计算配置一个矩形箍筋，并分别满足X、Y向计算箍筋面积的要求。
竖向筋配置
- 要满足最小间距要求，采用对称配筋，一排排不下，程序自动放两排；按固定钢筋（L形角部的角筋双向共用）和分布筋（竖向架立筋@≤200）的构造要求分别配制固定钢筋和分布筋。
核心区配筋
- 在核心区箍筋相交处，若无主筋时，应设竖向架立筋如T形柱内侧，架立筋为构造筋，隐含直径D = 14mm。

二、借助工具绘制异形建筑施工图

CAD绘制异形柱
- 在CAD中，可以用pl线自己画异形柱，然后把它设在column图层即可。如果是天正软件，则先用pl线画好，再点“标准柱”，弹出的对话框里左下角有个pl选项来进行操作。
参考已有图纸

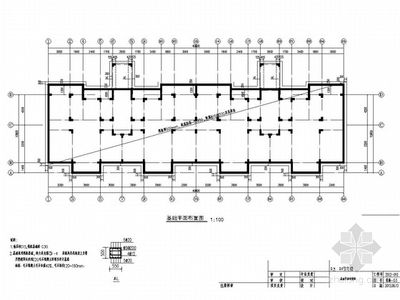

- 可以参考大量已有的异形建筑图纸，如江苏盐城某科普教育中心和监测中心建筑设计方案、某地异形住宅楼建筑cad详图、异形柱别墅整套建筑CAD图等，这些图纸涵盖不同类型的异形建筑，包含建筑立面图、剖面图、各楼层平面图、屋顶平面图等多种图纸类型，可以从中学习不同异形建筑部分的绘制方法、标注方式以及整体布局的表达等。
