钢结构原理知识点（钢结构抗震设计的具体措施）

毕节钢结构设计公司15秒前1阅读0评论

钢结构以其高强度、轻质和良好的抗震性能在现代建筑中广泛应用。地震等自然灾害对钢结构的破坏性极大，抗震设计成为钢结构设计中不可或缺的一部分。以下是钢结构抗震设计的关键点：，，1. **结构分析**：首先进行结构动力分析，确定结构的自振周期和阻尼比，以评估其对地震反应的响应。，2. **材料选择**：选用具有高韧性和延性的钢材，如低层钢和高韧性钢，这些材料在受力时能够有效吸收能量，降低结构损伤。，3. **连接设计**：确保所有连接件（如焊缝、螺栓连接）都有足够的强度和韧性，以防止地震期间的断裂。，4. **支撑系统**：使用柔性支撑系统，如桁架或拉索系统，以允许结构在地震中产生较大的位移而不发生破坏。，5. **隔震技术**：采用隔震支座或隔震平台，将结构与地面隔离，减少地震力对结构的影响。，6. **能量耗散**：通过设置消能器或使用减震装置来耗散地震能量，防止结构因过大震动而损坏。，7. **构造细节优化**：优化梁、柱和节点的设计，确保其在地震作用下的稳定性和安全性。，8. **测试与验证**：在实际工程中，通过模拟地震试验来验证设计的有效性，并根据结果调整设计以满足实际需求。

一、钢结构中钢筋绑扎相关知识点

墙筋绑扎顺序与要求
- 对于以钢材制作为主结构中的预埋筋，需清理干净后按1:6调整其保护层厚度达到规范要求。一般横筋在外、竖筋在里，所以先绑竖筋后绑横筋，并且横竖筋的间距及位置要符合设计要求。
- 墙筋作为双向受力钢筋，所有交叉点应逐点绑扎，在竖筋搭接范围内，水平筋不少于三道。
- 双排钢筋之间应绑间距支撑和拉筋，用来固定钢筋间距和保护层厚度。
- 在墙筋的外侧要绑扎或安装垫块，确保钢筋保护层厚度。
门窗洞口处墙筋操作要点
- 为保证门窗洞口标高位置正确，需在洞口竖筋上画出标高线。
连接点抗震构造与锚固要求
- 各连接点的抗震构造钢筋及锚固长度，均应按设计要求进行绑扎。
与其他工程配合要求
- 配合其他工程安装预埋管件、预留洞口等时，其位置、标高均应符合设计要求。

二、钢结构动力学分析相关知识点

侧向力获取
- 在进行动力学分析以获得侧向力之前，必须明确结构的基本要素，特别是结构的自重和侧向传力体系要有明确规划。其中最简单的动力学分析方法是底部剪力法，通过计算各楼层的自重并分布计算得出侧向力。另外，模态分析依赖于结构的自重、侧向力单元的分布和刚度。
侧向传力单元设计要点
- 从动力学中获得的力需要考虑侧向力单元的延性来折减（延性系数由规范规定），设计时注意不能过于保守，因为截面过大会降低结构延性，且会影响所有其他构件。在确定截面后，要计算出实际的延性，因为实际选取的截面往往会大于计算所要求的截面，从而导致实际延性低于理论延性。

三、与侧向单元联接的柱和主要构件设计要点

为满足“强柱”的要求，使用最大可能（probabledemand）的侧向单元的力，即考虑侧向单元的极限承载力来设计与侧向单元联接的柱和其他主要构件。

四、钢结构的其他设计要点

地基设计
- 如果地质良好（如岩石），可在最后设计地基。
隔板设计
- 要考虑隔板是刚性的还是半刚性的，其涉及支柱、弦、连接样式、剪切连接件等内容。

五、钢结构的基本概念与材料特性相关知识点

钢结构定义与特点
- 钢结构是由钢材通过焊接、铆钉或螺栓连接而成的结构形式，具有较高的承载能力和抗震性能。其特点包括强度高、自重轻、施工速度快、环保可持续等，在建筑、桥梁、工业厂房等领域广泛应用。钢结构的发展历程可追溯到20世纪初，随着技术发展，应用范围和形式不断拓展优化。钢材是钢结构的主要材料，其力学性能涵盖抗拉、抗压、抗剪、抗弯等强度，还有良好的塑性和韧性。钢材的加工工艺包含切割、弯曲、焊接、钻孔等，这些工艺对钢结构制造和安装质量至关重要。钢材的化学成分主要由铁和碳组成，同时含少量磷、硫、硅等杂质，这些杂质对钢材性能有一定影响。
钢结构应用领域
- 建筑领域：广泛应用于高层建筑、大跨度结构、工业厂房等，例如上海中心大厦、国家体育场等。
- 桥梁领域：主要用于大跨度桥梁和特殊桥梁建设，像南京长江大桥、杭州湾跨海大桥等。
- 工业领域：用于厂房、仓库等工业建筑建设，如汽车制造厂、化工厂等。
- 公共设施领域：在车站、机场、体育场馆等大型公共设施建设中也广泛应用。

六、钢结构连接方式相关知识点

焊接连接
- 定义：通过加热或加压，或者两者并用，使两个分离的金属表面达到原子间的结合，形成永久性连接的方法。
- 优点：构造简单、不削弱被连接件截面、节约材料、重量较轻、承载能力大、应力分布均匀、连接刚度大。
- 缺点：焊接过程中容易引起变形和较大的残余应力，对结构的承载能力、稳定性及疲劳强度造成影响。
螺栓连接
- 定义：通过螺栓这种紧固件把两个被连接件连成一体的连接方式。
- 优点：构造简单、装拆方便、对中性好、适用面广。
- 缺点：无（文档未明确提及更多缺点）。
铆钉连接
- 定义：通过将两个或多个金属板材或型材用铆钉铆合成一体，实现不同金属材料之间永久性连接的方法。
- 优点：承载能力大、构造简单、便于自动化作业。
- 缺点：对被连接件的要求较高、用钢量大、重量较重。
混合连接方式
- 定义：在一个结构中同时使用焊接、螺栓和铆钉等不同的连接方式，以达到更好的连接效果。
- 优点：可以根据不同的需要和场合选择不同的连接方式，以达到更好的效果。

七、钢结构稳定性分析相关知识点

稳定性概念
- 稳定性是指钢结构在外部荷载作用下，能够保持其原有平衡状态的能力。在钢结构设计中至关重要，一旦失稳，结构将发生变形，严重时可能导致结构破坏或倒塌。稳定性分析的目的是确定结构在各种可能的工作条件下，是否具有足够的稳定性。
失稳类型
- 弯曲失稳：结构在受到垂直于轴线的压力时，可能发生弯曲失稳，导致结构发生弯曲变形。
- 扭曲失稳：当结构受到不平行于轴线的压力时，可能发生扭曲失稳，导致结构发生扭曲变形。
- 剪切失稳：当结构受到剪切力作用时，可能发生剪切失稳，导致结构发生剪切变形。
稳定性计算方法
- 有限元法：利用计算机辅助设计软件，将结构离散化为有限个单元，通过分析这些单元的应力、应变状态，评估结构的稳定性。
- 静力法：通过分析结构在静力荷载作用下的平衡状态，计算出结构的临界荷载，从而评估结构的稳定性。
- 能量法：利用能量的概念，通过计算结构的变形能与外力势能之和，确定结构的稳定性。

八、钢结构抗震设计相关知识点

地震产生的惯性力可能导致钢结构构件的断裂、扭曲或移位，所以钢结构抗震设计很重要（但文档未详细阐述抗震设计具体内容）。

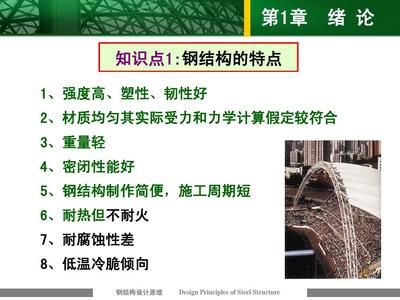

九、钢结构的其他特性

钢结构自重较轻，工作可靠性较高，钢材的抗振（震）性、抗冲击性好，制造的工业化程度较高，施工周期短，钢材的塑性、韧性好，钢材的密闭性好，强度高，但普通钢材耐锈蚀性差，耐热不耐火，低温时脆性增大。

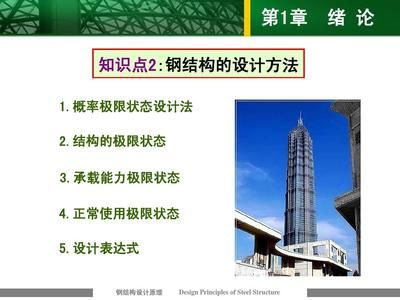

十、钢结构的极限状态设计方法

承载能力极限状态
- 整个结构或结构的一部分失去平衡（如倾覆等）。
- 结构构件或链接因超过材料的强度而破坏，包括疲劳破坏，或过度变形不适于继续承载。
- 结构转变为机动体系。
- 结构或结构构件丧失整体稳定性。
- 低级丧失承载能力而破坏。
正常使用极限状态
- 影响正常使用或外观的变形。
- 影响正常使用或耐久性能的局部破坏（包括裂缝）。
- 影响正常使用的振动。
- 影响正常使用的其他特定状态。可靠度是指结构在规定的设计使用年限内，在规定的条件下，完成预定功能的概率。
