简述钢结构施工图的基本内容

钢结构施工图是指导钢结构工程从设计到实施的蓝图，其基本内容包括：结构布局与尺寸、构件详图、材料清单、连接和固定方式、预埋件和预留孔洞、支撑系统以及施工细节等。这些内容确保了工程的顺利进行和质量达标。

钢结构施工图的基本内容

钢结构施工图是用于指导钢结构制造和安装的重要文件，它包含了钢结构设计的各种详细信息。以下是钢结构施工图的一些基本内容：

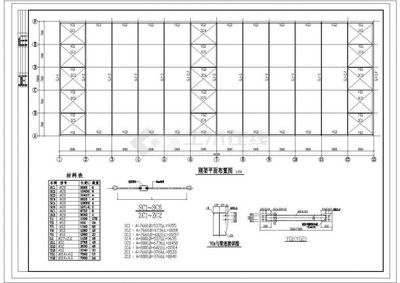

总体布局和定位

钢结构施工图首先会包括总体布局图，这是一张展示整个钢结构工程的平面布局的图纸。它会标明新建或扩建工程的具体位置，通常根据原有建筑或道路来定位，并以米为单位标注出定位尺寸。此外，还会画上风向频率玫瑰图及指北针，来表示该地区的常年风向频率和建筑物、构筑物等的朝向。

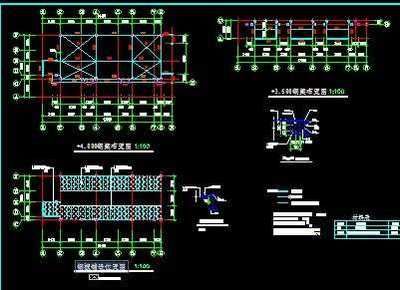

构件详图和节点详图

钢结构施工图还包括构件详图和节点详图。构件详图是对钢结构中各个构件的详细绘制，包括截面形状、尺寸、连接方式等。节点详图则是对钢结构中重要的连接节点进行详细绘制，包括焊接、螺栓连接等。这些详图能够指导施工人员进行安装和制作。

尺寸标注和符号规定

在钢结构施工图中，尺寸标注是非常重要的一部分。它包括长度、宽度、高度、角度等的标注，通常以毫米为单位。此外，施工图中还会使用规定的符号和图例来表示不同的元素和连接方式，如焊缝符号、螺栓符号等。这些符号和标注需要遵循国家颁布的统一标准，以确保图纸的准确性和可读性。

设计说明和技术要求

钢结构施工图还包含设计说明，这部分内容会对钢结构的设计依据、技术标准、结构形式、材料要求等进行说明。设计说明是理解整个施工图的关键，它提供了工程概况、设计依据、材料要求、施工要求等信息，为后续识图做好准备。

施工详图编制内容

施工详图的编制内容包括图纸目录、钢结构设计总说明、布置图（平、立、剖）、构件详图、节点详图等。图纸目录列出全套施工图的名称、页数和图纸编号，方便查找图纸。设计总说明则提供设计依据、工程的设计规模和建筑面积等全局性信息。

识图方法和步骤

识读钢结构施工图需要一定的方法和步骤。首先，应查阅图纸目录，了解整套图纸的组成和数量。然后，仔细阅读设计说明，了解工程概况和技术要求。接下来，按照从上往下、从左往右、从外往里的顺序进行阅读，逐步了解钢结构的设计要求和构造细节。在识读过程中，需要注意各部分之间的连接方式和构造要求，以及材料的选择和加工要求。

综上所述，钢结构施工图是一个包含总体布局、构件详图、尺寸标注、设计说明和技术要求等多个方面的综合性文件。它不仅是钢结构制造和安装的指导文件，也是施工现场管理和质量控制的重要依据。
