低碳钢的应力应变图是工程领域分析材料力学性能的重要工具。它能够直观地展示在特定条件下，低碳钢的应力与应变之间的关系，从而帮助工程师评估材料的强度、塑性和韧性等关键参数。通过绘制低碳钢的应力应变图，可以了解材料在不同加载条件下的行为，这对于设计结构、优化生产工艺以及预测材料失效模式都至关重要。该图还可用于指导焊接、热处理和其他加工过程的选择，确保最终产品的性能符合预期要求。掌握低碳钢的应力应变图对于从事相关领域的工程师和研究人员来说是一项基本而重要的技能。

低碳钢的应力应变图分析

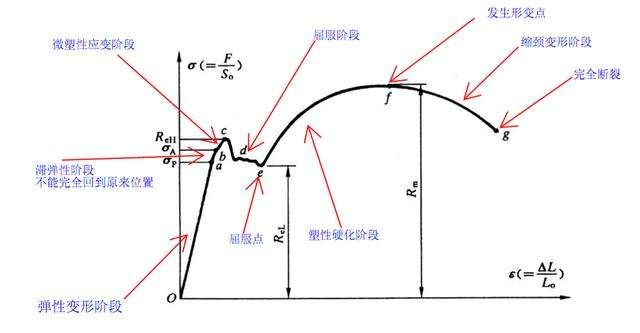

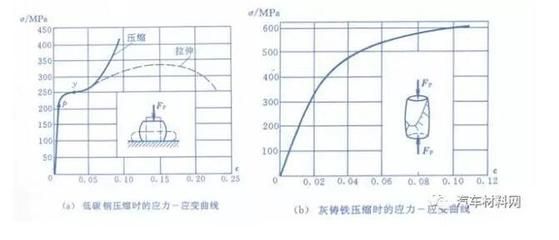

在低碳钢的应力应变图中，展示了材料在外力作用下的力学性能，包括变形和破坏过程。该图通常分为以下几个主要阶段：

1. 弹性阶段（ob）

在这一阶段，应力与应变成正比关系，材料遵循虎克定律。应力应变曲线的oa段是直线，其斜率代表材料的弹性模量。虽然超过a点后，ab段不再是直线，但在此范围内卸载，变形会随之消失，表明ab段仍然属于弹性变形。b点对应的应力值称为弹性极限（σe），它与比例极限（σp）非常接近，在工程实践中通常用比例极限代替弹性极限。

2. 屈服阶段（bc）

当应力超过弹性极限后，曲线出现锯齿形，应力不再增加而应变继续增大，材料失去了抵抗变形的能力，这一现象称为屈服。bc段称为屈服阶段，其最低点对应的应力值称为屈服点或屈服极限。在屈服阶段卸载，会产生不可逆的塑性变形，这是塑性材料破坏的重要标志。

3. 强化阶段（ce）

经过屈服阶段后，曲线从c点开始上升，表示为了增加应变，需要增加应力，材料重新获得抵抗变形的能力，这一现象称为强化。ce段称为强化阶段，曲线的最高点对应着材料的抗拉强度或强度极限，这是衡量材料强度的另一个关键指标。

4. 缩颈断裂阶段（ef）

在强化阶段之后，曲线到达e点之前，试件的变形是均匀的。然而，到达e点后，在试件最薄弱的部分，变形显著增加，横截面积迅速减小，形成缩颈现象，最终导致试件被拉断。ef段因此被称为缩颈断裂阶段。

通过这些阶段的分析，我们可以了解低碳钢在不同应力水平下的行为，这对于工程设计和材料选择具有重要意义。
