钢结构怎么看图纸算量（钢结构工程量计算软件推荐,钢结构成本控制策略）

钢结构工程量计算是确保项目预算精确和成本控制的关键步骤。为了有效进行图纸算量，推荐使用专业的钢结构工程量计算软件，这些软件可以提供详细的构件信息、材料清单以及成本估算，帮助工程师快速准确地完成工程量的计算。制定有效的成本控制策略对于保证工程的经济性至关重要。这包括对市场价格的持续监控、优化供应链管理、采用先进的项目管理工具以及实施严格的质量控制系统。通过这些措施，可以有效地降低成本并提高项目的整体经济效益。

一、看懂钢结构图纸

1. 了解图纸基本组成
   • 完整的钢结构图纸包括钢结构计总说明、桩基布置图、平面图、立面图、节点图、大样图、材料表等部分。在看项目钢结构图之前，要查看图纸目录确保图纸完整。
2. 查看钢结构设计总说明
   • 从中了解工程概况、材质、施工安装方法、除锈、防腐、刷漆结构、防火层施工、施工高度等信息。还需明确标高要求，了解绝对标高（以东海海平面为基准到施工地的高度）和相对标高（施工地面到施工高度，一般用EL▽加数字表示）的概念。
3. 明确规范标准
   • 确定梯子、平台、栏杆所使用的规范，是行业标准还是国家标准，若图纸里图例未给出，可自行到网上查询下载。
4. 按照顺序看图
   • 首先看图纸右下角方块，了解是什么图纸及其内容。然后看钢结构桩基布置图，掌握工程概况、走向、大小、轴线标注等，形成工程大概轮廓，有助于看其他图纸。接着看各层布置图，了解本层平面图组成、布置、钢结构大小、围栏型号、梯子型号和爬梯位置等，并根据规范确定梯子做法和材料。之后查看节点图，如梁的节点图，了解梁与次梁、斜撑、梯子连接点的连接方式和板材厚度等信息。
   • 也可以按照先查看图纸标题和图例，了解整体结构和内容；再从平面图开始，逐步查看立面图、剖面图等其他视图；最后仔细阅读标注和尺寸，理解具体细节的顺序来看图。

二、计算钢结构工程量

1. 了解工程图纸
   • 仔细分析钢结构工程的平面、立面、剖面图等，确定工程的结构类型、尺寸、材料及构造方式等信息，这是计算工程量的基础。
2. 计算构件体积
   • 针对每个钢结构构件，测算其体积，这需要确定截面面积、长度等参数，通过计算得出构件体积。例如，对于主梁，先算出其截面积，再乘以长度得到体积；对于腰板也采用同样的方法计算体积。

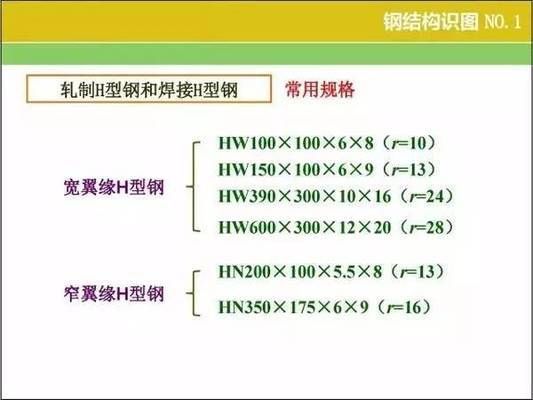

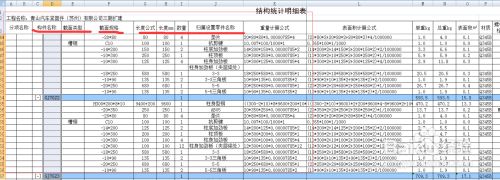

3. 计算材料用量
   • 根据构件体积计算材料用量，包括钢材的重量、型钢的数量等。钢材重量可通过体积乘以钢材密度（一般为7.85kg/cm3）得到。如根据主梁和腰板的体积算出各自的钢材重量。
4. 计算人工工时
   • 在计算钢结构工程量时，要考虑人工工时，像切割焊接、安装拆卸等工作所需的时间。根据工程的施工计划合理计算，例如已知每个腰板的切割和焊接时间以及主梁每端的安装和拆卸时间，就可以计算出总人工工时。
5. 成本计算
   • 根据前面计算出的工程量数据，结合材料价格、施工工时等信息计算出工程的成本，并进行分析和比较。

另外，在计算钢结构工程量时还需注意一些特殊情况，如不规则或多边形钢板，以其外接规则矩形面积计算；钢网架应区分球形结点等。
