梁加固图纸标注方法

梁加固图纸标注方法包括**粘碳布表示法、U型箍和压条的表示方法等**。在建筑结构加固工程中，对梁进行加固是常见的做法，以确保其安全性和延长使用寿命。以下是关于梁加固图纸标注方法的相关介绍：，，1. **粘碳布表示法**：2T-200表示梁底粘2层200mm宽的碳纤维布。， ，2. **U型箍和压条的表示方法**：1U-100@300表示U型箍100宽，间距300；1Y-100表示100宽的压条，梁两侧各一条。，，3. **节点详图的深化设计**：根据具体工程需要，节点详图应根据实际工程进行深化设计，以适应不同的加固需求。，，4. **施工图的设计深度与制图标准**：使用07SG111图集作为参考，该图集提供了详细的施工图设计表示方法和深度图样，确保了设计的规范性和可执行性。，，5. **平面注写方式**：在平面图中标注时，如果遇到“G”字样，则表示采用粘钢加固；若为“T”，则表示采用碳纤维布加固。，，梁加固图纸的标注方法是确保加固工程质量和安全的关键步骤。通过合理选择标注方法和遵循相关标准，可以有效指导施工人员进行正确的施工操作，从而保证加固效果和结构的安全性。

梁加固图纸标注方法

梁加固图纸的标注方法是确保工程质量和施工顺利进行的重要环节。以下是几种常见的梁加固图纸标注方法：

1. 列表注写法

• 定义：根据加固方法在分标准层绘制的构件（梁、板、柱等）平面布置图上，对同一编号的构件选择一个截面分别标注构件编号、起止高度、原截面尺寸、加固截面尺寸、加固材料类别及具体数量。
• 示例：

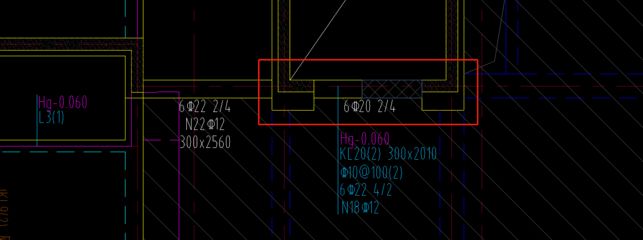

  • 红框表示：2层碳纤维布，宽度100mm，沿轴线间距均为350mm。
  • 2层碳纤维布，宽度100mm，沿轴线两端间距为300mm，分布长度为1200mm，中间区段不布置。
  • 2层碳纤维布，宽度100mm，沿轴线两端间距为300mm，分布长度为1200mm，中间区段间距为400mm。

2. 截面注写法

• 定义：根据加固方法在分标准层绘制的构件（梁、板、柱等）平面布置图上，对同一编号的构件分别直接注写原截面尺寸、加固截面尺寸、加固材料类型及数量。
• 示例：
  • 加固框架梁1；原梁截面宽度300mm，高度500mm，倒角半径25mm；2层碳布，宽度300mm，长度为梁净跨度；1层碳布U形箍，宽度200mm，轴线间距在加密区为300mm，分布长度1200mm，非加密区间轴线间距为400mm；一层压条，宽度100mm，沿梁跨通长粘贴。

3. 平面注写法

• 定义：根据加固方法在分标准层绘制的构件（梁、板、柱等）平面布置图上，对不同编号的构件分别在其上注写编号、原截面尺寸、加固材料类别及具体数量。
• 示例：
  • 一般楼层起止标高在图中另行注明。

4. 局部标注法

• 定义：在梁端支座顶面及跨中底面位置标注因抗弯承载力不足而需粘贴的钢板规格。
• 示例：
  • 局部标注格式如：100×4(A)，则表示标注部位（跨中底面或梁端顶面）所需粘贴钢板的宽度为100mm，厚度为4mm，括号内的字母表示截面大样类型。

5. 设计说明

• 内容：设计说明部分通常包含加固施工内容、设计使用年限和依据，重点精读主要材料要求和施工要求，包括材料类别、使用场景、满足什么规范强条要求等。
• 示例：
  • 设计说明应明确梁加固的具体要求，如材料的选择、施工方法、验收标准等。

看图心得分享

1. 随看随记：看图时，应随手记下主要部位的做法和尺寸，记下需要解决的问题，并逐张看，逐张记，逐个解决疑难问题，以加深印象。
2. 先粗后细：先将全部图纸粗看一遍，大体形成一个整体概念，然后再逐张细看2～3遍。细看时，主要是了解详细的做法，逐个解决粗看中提出的一些疑问，从而加深理解，加深记忆。
3. 反复对照：对图纸大体看过一遍后，再将有关图纸摆在一起，反复对照，找出内在的规律和联系，从而巩固对图纸的理解。
4. 图上标注：为了看图方便，加深记忆，可把某些图纸上的尺寸、说明、型号等标注到常用图纸上，如标注到平面图上等。这样可以加深记忆，有利于发现问题。

通过以上方法，可以有效地理解和标注梁加固图纸，确保施工的准确性和安全性。
