网架设计与施工规程是一套详细规定了网架结构设计、制造、安装和检验的规范，以确保结构的安全性、可靠性和经济性。以下是该规程可能包含的几个主要部分：，，1. 引言：介绍网架结构的特点、应用范围以及设计施工的目的。，2. 术语和符号：定义专业术语和符号，为工程人员提供清晰的参考。，3. 设计要求：明确设计标准、荷载计算、材料选择、截面尺寸、节点构造等要求。，4. 设计方法：介绍网架结构的计算方法和步骤，包括静力分析、疲劳分析和稳定性分析。，5. 设计程序：详细说明从初步设计到最终设计的各个阶段，包括设计参数的确定、结构方案的选择、荷载组合的确定、构件尺寸的计算等。，6. 施工准备：指导施工前的准备活动，如施工图纸的审查、施工人员的培训、施工机械和材料的准备等。，7. 施工工艺：描述网架结构的制作、吊装、安装和连接等施工过程的技术要求和方法。，8. 质量控制：强调在设计和施工过程中对质量的控制措施，包括原材料检验、施工过程监控、成品检验等。，9. 安全与环保：提出施工过程中的安全注意事项以及环境保护措施，确保施工安全和环境保护。，10. 竣工验收：规定竣工验收的程序和标准，包括结构性能测试、安全检查和用户验收等。，，网架设计与施工规程是一个综合性的指导文件，旨在确保网架结构的设计、施工和运行符合国家和行业的相关标准和规范。

以下是网架设计与施工规程内容的编写思路：

一、总则

目的
- 网架结构设计与施工规程的制定是为了在网架结构的设计与施工中，做到技术先进、经济合理、安全适用、确保质量。
适用范围
- 适用于工业与民用建筑屋盖及楼层的平板型网架结构（简称网架结构），其中屋盖跨度不宜大于120m，楼层跨度不宜大于40m 。

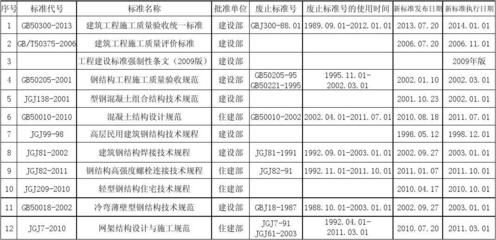

- 本规程是遵照国家标准《建筑结构设计统一标准》GBJ68 - 84、《建筑结构设计通用符号、计量单位和基本术语》GBJ83 - 85、《建筑结构荷载规范》GBJ9 - 87、《建筑抗震设计规范》GBJ11 - 89、《钢结构设计规范》GBJ17 - 88、《冷弯薄壁型钢结构设计规范》GBJ18 - 87和《钢结构工程施工及验收规范》GBJ205，结合网架结构的特点而编制的。在设计与施工中，除符合本规程的要求外，尚应遵守《网架结构工程质量检验评定标准》JGJ78 - 91及其他有关规范的规定。
- 对受高温或强烈腐蚀等作用、有防火要求的网架结构，或承受动力荷载的楼层网架结构，应符合现行有关专门规范或规程的要求。直接承受中级或重级工作制的悬挂吊车荷载并需进行疲验算的网架结构，其疲劳强度及构造应经过专门的试验确定。

二、网架选型

基于平面形状和跨度等因素的选型
- 对于平面形状为矩形的周边支承网架，当其边长比（长边/短边）不同时，有不同的选型建议。例如，宜选用斜放四角锥网架、棋盘型四角锥网架、正放抽空四角锥网架、两向正交斜放网架、两向正交正放网架、正放四角锥网架等。对于中小跨度，也可选用星型四角锥网架和蜂窝型三角锥网架。
- 当建筑要求长宽两个方向不等时，可选用两向斜交斜放网架；当平面狭长时，可采用单向折线型网架。
- 平面形状为矩形且有开口边时，可采取增加网架层数或适当增加整个网架高度等办法，网架开口边必须形成竖直的或倾斜的边桁架。
- 平面形状为矩形的多点支承网架，可根据具体情况选用正放四角锥网架、正放抽空四角锥网架、两向正交正放网架；对多点支承和周边支承相结合的多跨网架，还可选用两向正交斜放网架或斜放四角锥网架。
- 平面形状为圆形、正六边形及接近正六边形且为周边支承的网架，可根据具体情况选用三向网架、三角锥网架或抽空三角锥网架。
