螺栓抗剪能力测试

螺栓抗剪能力测试是一种评估螺栓在承受剪切力时其抵抗能力的方法。这种测试通常用于建筑、机械和其他工程领域，以确保螺栓连接的稳固性和安全性。在测试中，螺栓被固定在一个夹具上，然后施加一个垂直于螺栓轴线的力。这个力的大小和持续时间会决定螺栓是否能够有效地抵抗剪切力。通过观察螺栓在测试过程中的行为，研究人员可以确定螺栓的抗剪强度、屈服点以及破坏模式。这些信息对于设计和改进螺栓系统至关重要，因为它们可以帮助工程师选择适当的材料和设计参数，以确保螺栓能够在预期的使用条件下提供足够的抗剪性能。

一、螺栓抗剪能力测试的整体流程

1. 螺栓材料分析
   • 首先要收集螺栓样品，从生产线上随机选取一定数量的螺栓样品作为检测样本。
   • 接着选择合适的测试仪器，例如根据需要测试的参数选择光谱分析仪、拉力试验机等。
   • 然后根据材料要求设置测试仪器的相应参数，像波长范围、加载速度等。
   • 最后将螺栓样品放入测试仪器中，进行化学成分分析、拉伸测试等操作，并记录测试结果。
2. 螺栓外观检查
   • 使用目视或放大镜等工具，仔细检查螺栓表面是否有明显的缺陷，如裂纹、磨损等，还要检查是否存在腐蚀情况。
   • 根据检查情况，记录每个螺栓样品的外观检查结果。
3. 螺栓尺寸测量
   • 收集螺栓样品，从生产线上随机收集一定数量的螺栓样品作为检测样本。
   • 依据螺栓的尺寸要求，选择合适的测量工具，例如卡尺、测微计等。
   • 运用测量工具对螺栓样品的直径、长度、螺距等参数进行准确测量。
   • 将每个螺栓样品的尺寸测量结果记录下来，并与设计要求进行对比。
4. 螺栓抗剪强度测试
   • 准备测试样品，从生产线上随机收集一定数量的螺栓样品作为检测样本，将螺栓样品安装到试验装置中，确保紧固牢固。
   • 根据设计要求，设置试验装置的加载速度、加载方式等参数。
   • 启动试验装置，施加剪切力，进行螺栓的抗剪强度测试，测试过程中，记录施力过程和断裂状态。
   • 根据试验数据，计算螺栓的抗剪强度，进行数据统计和分析。

二、不同类型螺栓的抗剪能力测试相关要点

1. M14化学螺栓
   • 检测内容
     • 对于M14化学螺栓，可通过扫描电镜、光谱分析和力学性能测试，对螺栓的材料成分和性能进行全面的检测和评估，以确保其符合相关标准和规定。
   • 检测流程
     • 先对螺栓进行外观检查，排除表面缺陷和损伤；接着使用扫描电镜对螺栓的材料成分和微观结构进行分析；然后进行光谱分析，确定螺栓的化学成分；最后使用力学性能测试机对螺栓的抗拉、抗剪等性能进行测试和评估。
   • 结果解读与报告
     • 针对每一个螺栓样品，会详细记录和解读测试结果，并生成相应的检测报告，报告中包含螺栓的材料成分、微观结构、化学成分以及力学性能的测试结果，同时还会对测试结果进行分析和评估，并提供建议和指导，以确保螺栓的质量和性能。

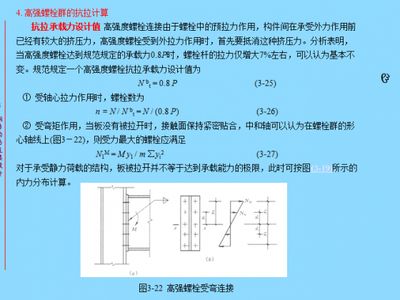

2. 高强螺栓
   • 试验目的
     • 通过试验掌握高强螺栓连接抗剪性能试验方法，包括试件设计、加载装置设计、测点布置、试验结果整理等方法；通过试验观察高强螺栓连接试件在剪力作用下的破坏过程和破坏模式；掌握数据处理的方法，将理论极限承载力和实测承载力进行对比，验证摩擦型和承压型螺栓的承载力计算公式。
   • 不同连接类型的工作性能与抗剪承载力相关因素
     • 摩擦型连接
       • 高强螺栓摩擦型连接靠接触面的摩擦力来阻止其相互滑移以达到传递外力的目的，完全不靠螺杆的抗剪和承压来传力，而是靠钢板间接触面的摩擦力传力。其剪切承载力的大小与其传力摩擦面的抗剪滑移系数和对钢板的预压力有关，一个高强螺栓的抗剪承载力设计值为$Nb = 0.9nPvf$Nb=0.9nPvf（式中$n$n为传力摩擦面数；$f$f为摩擦面的抗滑移系数；$P$P为每个高强螺栓的预拉力，取值时要考虑扭紧螺栓时扭矩产生的剪应力将降低螺栓的抗拉强度、施加预应力时补偿预应力损失的超张拉、材料抗力的变异等因素）。
     • 承压型连接

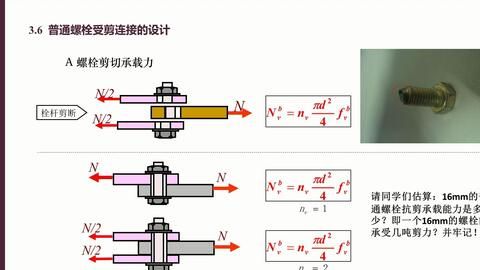

       • 高强螺栓承压型连接的传力特征是剪力超过摩擦力时，构件之间发生相对滑移，螺杆杆身与接触，使螺杆受剪和受压，破坏形式与普通螺栓相同，抗剪连接计算方法与普通螺栓相同。
