碳纤维加固施工工艺流程主要包括以下几个步骤：，，1. 准备阶段：首先需要对被加固的构件进行详细的检查和评估，确定碳纤维布的铺设位置、长度和宽度。然后根据设计要求裁剪碳纤维布，并确保其尺寸符合要求。，，2. 底胶处理：在碳纤维布的表面涂上一层底胶，以增加与混凝土之间的粘结力。底胶通常采用环氧树脂或乙烯基树脂等高性能材料制成。，，3. 粘贴碳纤维布：将裁剪好的碳纤维布平铺在被加固的构件表面，然后用专用工具将其压实，使碳纤维布紧贴于构件表面。对于较大的构件，可能需要使用多个碳纤维布进行重叠粘贴。，，4. 固化处理：将碳纤维布表面的底胶完全固化后，再进行下一步的施工。固化时间一般为数小时至数天不等，具体时间取决于底胶的类型和固化条件。，，5. 检查与验收：最后进行质量检查和验收工作，确保碳纤维布的粘贴效果达到设计要求。如有问题，应及时进行调整和修复。，，通过以上五个步骤，即可完成碳纤维加固施工工艺流程。

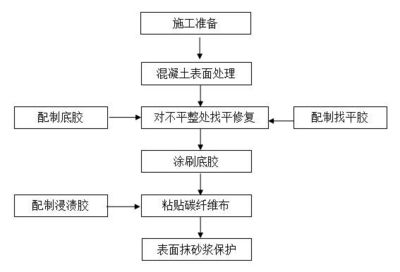

碳纤维加固施工工艺流程

虽然我无法直接提供图片，但我可以为您提供详细的碳纤维加固施工工艺流程的文字描述，帮助您更好地理解这一过程。

施工准备

首先，需要准备好施工环境，确保环境温度适宜（通常为5℃以上），并且符合配套胶粘剂的要求。此外，还需要根据具体加固部位及现场施工情况搭设脚手架，以便于施工。

混凝土表面和基层处理

清除被加固部位表面的抹灰层或其他粘合面层，打磨混凝土表面至平整，厚度控制在1~2mm。使用高压吹风机吹去混凝土表面浮粒，直至露出混凝土结构新面。对于油垢、污物、浮尘等，需先清理、冲刷，再打磨粘结面，除去2~3mm厚表层并吹除胶粒。待混凝土表面干净后，用脱脂棉蘸丙酮擦拭表面即可涂胶。

定位及测量

混凝土打磨后，及时组织专业人员到现场量取粘贴碳纤维布的定位和下料尺寸，按加固设计部位放线定位，并将需粘贴碳纤维布的位置刻画在混凝土表面上。

配制并涂刷底胶

按照要求对碳纤维胶粘剂开展配比，用电动搅拌机搅拌混合。将配制好的碳纤维胶粘剂匀称擦抹于粘贴位置的水泥混凝土表层。

找平处理

对于混凝土表面的较大孔洞、凹陷等部位，应提前用高粘结性能的修复材料修补平整，以保证其与原混凝土粘结良好。

粘贴碳纤维加固

将裁剪好的碳纤维加固按照放线具体位置敷于涂抹的碳纤维胶粘剂的水泥混凝土表层，碳纤维加固应充足展开，不能有皱褶，用特制滚筒沿碳纤维加固方位多次滚压，使胶液充足浸渍碳纤维加固。

凝固维护保养

工程施工结束后24小时之内避免淋雨或返潮，同时注意维护，避免硬块磕伤工程施工表层。平均温度为20~25时，凝固时间不少于3天；平均温度为10℃时，凝固时间不少于7天。

检测

碳纤维加固的实际粘贴总面积不可低于设计总面积，具体位置误差不可超过10mm。碳纤维加固与混凝土相互之间的粘结产品质量，可以用小锤轻轻敲击或手压碳纤维加固表层的方法查验，总有效粘结总面积不可低于95%。

通过上述步骤，您可以详细了解碳纤维加固的施工工艺流程。如果您需要图片资料，建议您访问相关的建筑加固网站或咨询专业的加固公司获取。
