网架结构是一种由众多杆件通过节点连接而成的空间结构形式，广泛应用于大跨度建筑如体育馆、展览中心等。网架结构的标准主要包括以下几个方面：，，1. 材料要求：网架结构的主要材料包括钢材和铝材，应符合国家相关标准和规定，保证材料的质量和性能。，，2. 设计要求：网架结构的设计应遵循相关的设计规范，包括荷载计算、稳定性分析、地震影响分析等，确保结构的安全性和可靠性。，，3. 施工要求：网架结构的施工应严格按照工程图纸和技术规范进行，保证施工质量，并采取相应的安全防护措施。，，4. 验收标准：网架结构在竣工后应进行严格的验收工作，包括结构尺寸、承载能力、稳定性等方面的检查，确保结构达到设计要求和使用要求。，，网架结构的设计和施工需要严格遵守相关标准和规范，以确保结构的安全性和可靠性。

网架结构标准

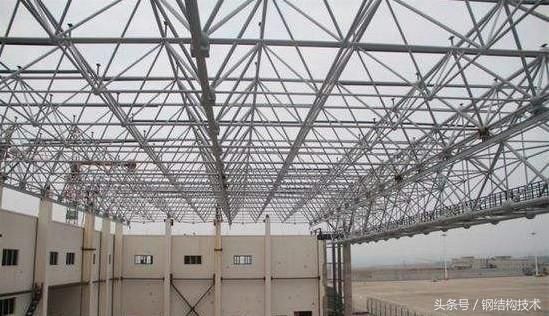

网架结构是一种广泛应用于工业与民用建筑屋盖及楼层的空间铰接杆件体系。以下是关于网架结构的一些标准和规范：

适用范围

网架结构通常包括双层平板网架结构、三层平板网架结构、双层曲面网架结构、组合网架结构等多种形式。这些结构形式涵盖了由平面桁架系组成的两向正交正放网架、两向正交斜放网架、两向斜交斜放网架、单向折线形网架，以及由四角锥体和三角锥体组成的各种网架。

编制参考标准及规范

在设计和施工网架结构时，需要参考一系列的标准和规范。这些标准和规范包括但不限于：

《建筑工程施工质量验收统一标准》GB50300-2001
《钢结构工程施工质量验收规范》GB50205-2001
《网架结构设计与施工规程》JGJ7-91
《网架结构技术规程》DB08-52-96。

结构形式和尺寸

网架结构的设计需要根据建筑功能和设计要求来确定其形式和尺寸。这包括网架的形状、跨度、高度、网格密度等参数。此外，还需要选择合适的钢材和节点形式，确定网架杆件和节点的材料、尺寸和承载能力。

荷载和承载能力

网架结构的荷载和承载能力分析是设计过程中的重要环节。需要根据网架的使用环境、荷载类型和大小进行荷载计算和承载能力分析，以确定网架的承载能力和安全系数。

构造和连接

网架结构的构造和连接方式对于保证其稳定性和安全性至关重要。在设计时，需要确定网架的构造和连接方式，同时满足施工方便和美观的要求。

防腐和防火

考虑到网架结构的环境因素，防腐和防火设计也是不可忽视的部分。需要确定合适的涂装材料、防火措施和安全疏散通道，以提高网架结构的耐久性和安全性。

安装工艺标准

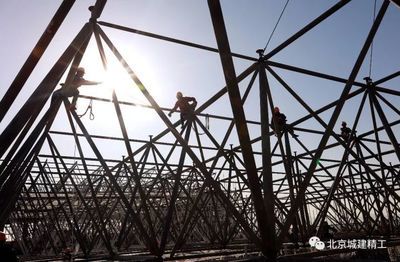

网架结构的安装工艺标准包括高空散装法、高空滑移法或地面拼装总体吊装（提升）等安装工艺。这些工艺标准涵盖了材料、机具、作业条件等多个方面，以确保安装过程的安全和质量。

钢材选择

对于承重结构的钢材，应根据结构的重要性、荷载特征、结构形式、应力状态、连接方法、钢材厚度和工作环境等因素综合考虑，选用合适的钢材牌号和材性。常用的钢材牌号包括Q235钢、Q345钢、Q390钢和Q420钢，其质量应符合现行标准《碳素结构钢》GB/T700和《低合金高强度结构钢》GB/T1591的规定。

综上所述，网架结构的设计和施工需要遵循一系列的标准和规范，以确保其安全、质量和耐久性。
