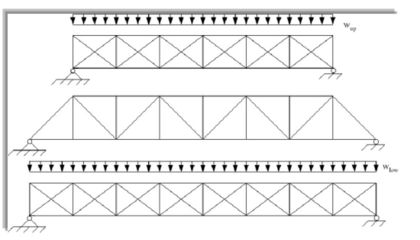

桁架是一种常见的工程结构，它是由一系列垂直的杆件通过节点连接而成的一种框架结构。桁架的连接方式主要有两种：一种是螺栓连接，另一种是焊接连接。螺栓连接是通过螺栓将杆件固定在节点上，这种方法适用于需要频繁拆卸或者更换的场合。焊接连接则是通过焊接的方式将杆件固定在节点上，这种方法适用于需要长期稳定使用的场合。

桁架的常见连接方式

节点式连接
- 这是桁架连接方式中最为常见的一种，采用多个节点把支撑构件和张力构件连接起来，以保持整个桁架结构稳定。可分为单节点式连接和双节点式连接两种，前者适用于水平或者小角度斜截面的构件连接，后者适用于大角度斜截面的构件连接。在节点式连接中，通常使用螺栓的方式连接构件，其优点是拆装方便，维修更换也比较方便。
板式连接
- 将桁架构件通过钢板连接在一起，主要分为剪力板式连接和对接板式连接两种。剪力板式连接常用于连接小角度斜截面的构件，其连接处设置一个或多个钢板，来保证桁架结构的稳定；对接板式连接则用于连接大角度斜截面的构件，它在连接处设置多个板件，形成一个对接面，使桁架构件在连接处形成紧密的连接。板式连接的优点在于连接牢固、稳定性强，适用于大跨度桁架的搭建。
焊接连接
- 指将桁架构件通过电焊的方式连接在一起。与其它连接方式相比，焊接连接可以使桁架结构更加坚固稳定，抗倒塌性能更强，并且可以省去螺栓和钢板的连接过程，节省了建造时间和材料成本。
桁架与柱连接方式（针对交错桁架结构体系）
- 先将钢桁架置于牛腿上，铺设预制楼板，拧紧节点板与柱子的螺栓，此阶段牛腿承担全部竖向剪力；然后现浇混凝土，新增荷载产生的竖向剪力由牛腿和节点板共同承担，水平拉力由节点板螺栓传递。
采用桁架连接节点连接（一种新型连接方式）
- 例如一种桁架连接节点包括节点球（其上设置有至少一个螺栓孔）、锥头（构造为锥筒形结构，并由锥筒小端位置形成贯穿孔）、连接螺栓（由锥头的锥筒小端穿出，并适于与螺栓孔通过螺纹连接）。这种连接方式可有效减小节点球的大小，无需采用大量焊接形式进行装配。

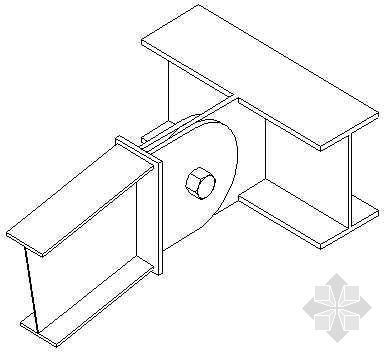

夹板连接（钢结构与桁架连接方式）
- 通过夹板将钢结构与桁架固定在一起。
钢桁架转角处的特殊连接方式（针对钢桁架节点连接结构）
- 例如一种钢桁架节点连接结构，桁架转角处连接节点杆件为长直管状结构，在该桁架转角处连接节点杆件外壁环向均布设有多根桁架a腹杆，桁架a腹杆与桁架转角处连接节点杆件直角正交连接，这种结构可以很好地应用于诸如体育馆、体育场等大型建筑钢结构连接中。
