屋顶光伏系统是利用太阳能发电的一种可再生能源技术，其核心组成部分是安装在建筑物顶部的光伏组件。这些组件通常采用多种安装方式，包括固定式、跟踪式和自立式系统。固定式系统是将光伏板直接固定在屋顶上，无需额外支撑结构；跟踪式系统则通过机械装置或电动驱动实现对太阳光线的追踪，以提高能量转换效率；自立式系统允许光伏板在风力或其他外力作用下自由移动，以适应不同角度的阳光照射。，，每种安装方式都有其独特的特点。固定式系统简单可靠，维护成本较低，但可能无法充分利用日照资源；跟踪式系统可以显著提高发电效率，但需要较大的初期投资和维护费用；自立式系统能够最大化地捕捉到阳光，但可能会受到天气条件的影响。选择适合的安装方式需考虑地理位置、气候条件、经济预算和技术能力等因素。

一、工业厂房安装方式及特点

（一）钢结构标准厂房

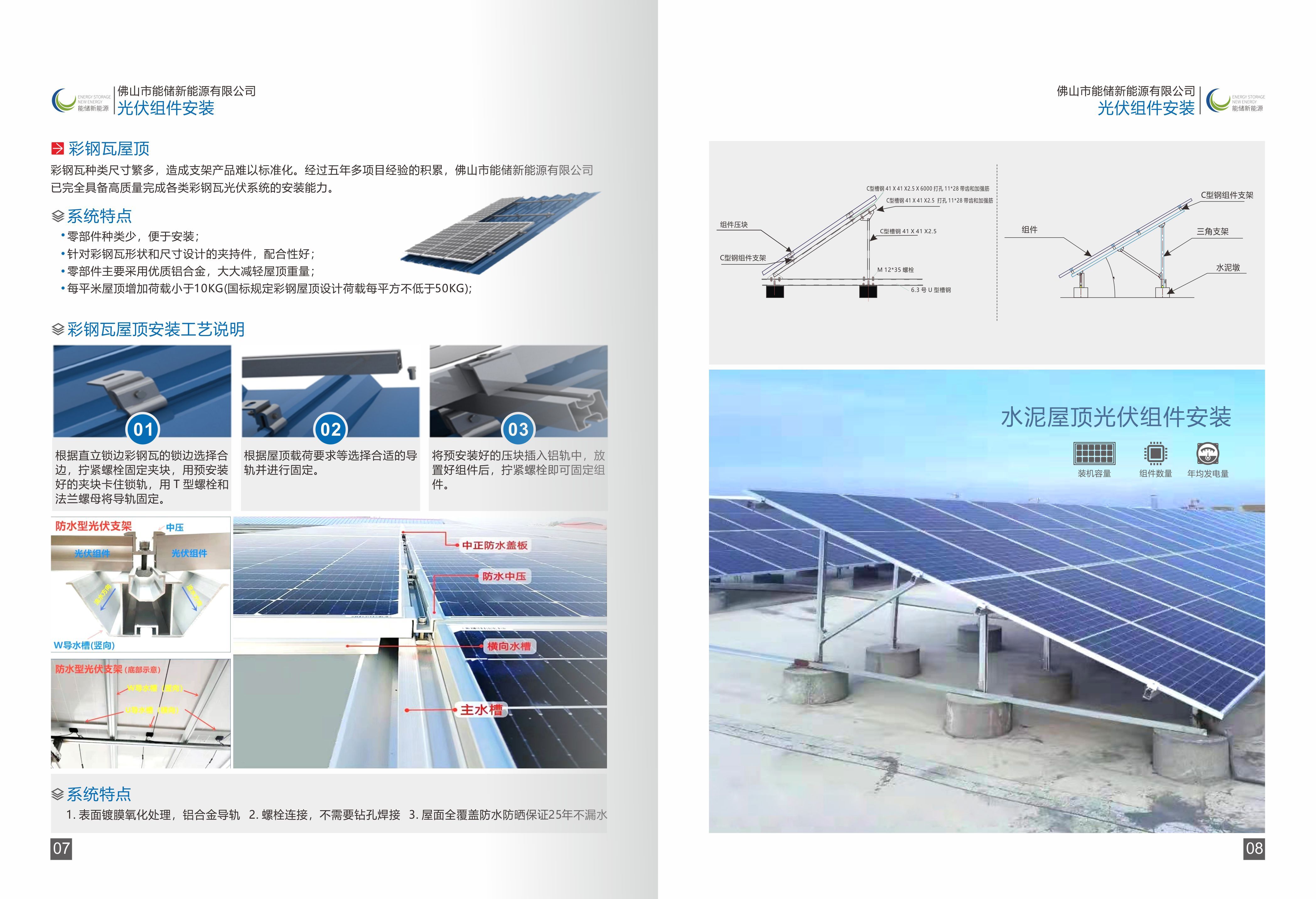

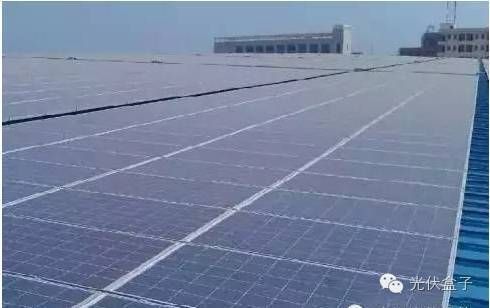

附着到屋顶瓦面安装
- 特点：这种安装方式简单，能节省前期投资成本。一般适用于彩钢瓦屋顶为主的钢结构厂房，将光伏发电组件附着在屋顶瓦面即可。

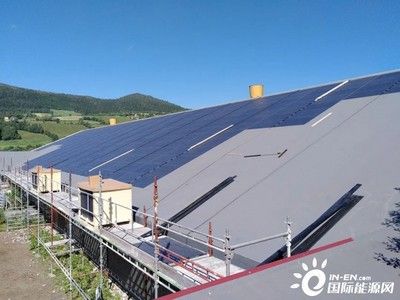

BIPV结构安装
- 特点：安装方式较为复杂，不过它加上了防水排水功能。前期投资成本相对较高，同样适用于钢结构厂房的彩钢瓦屋顶。

（二）水泥建筑厂房

水泥配重基础安装
- 特点：较为灵活经济，是水泥平顶厂房安装光伏发电的主要形式，投资成本较低。
钢结构安装
- 特点：前期投资成本较高，但它是屋顶再利用较好的方式，适合水泥平顶的建筑厂房。

二、户用家庭光伏系统安装方式及特点

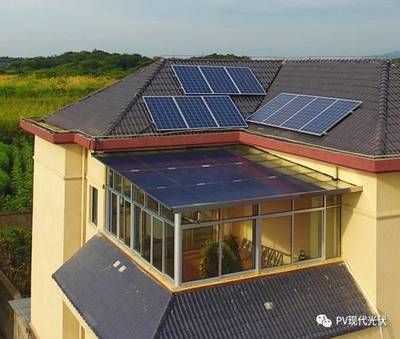

光伏阳光房、光伏阳光棚
- 特点：可将光伏发电与阳光房、阳光棚相结合，在满足发电需求的同时，还能起到一定的空间利用功能，如遮阳、挡雨等，但结构相对复杂，需要考虑整体的稳固性和美观性等因素。
瓦面屋顶光伏发电
- 特点：适用于有瓦面的屋顶，安装时需要根据瓦面的形状、坡度等因素进行设计和施工，要确保光伏组件与瓦面结合牢固，避免对瓦面造成损坏，同时也要考虑防水等问题。
平顶光伏发电系统
- 特点：对于水泥平顶来说，需要考虑屋顶的承载能力、排水等情况。这种方式在安装时相对较为规整，但也要注意避免积水、积灰等问题影响发电效率。

三、其他安装方式及特点

混凝土基础安装（适用于混凝土平面屋顶）
- 按施工方式分类及特点：
  - 预制水泥基础和直接浇筑基础
    - 优点：承载能力强，抗洪抗风效果好，受力可靠，不破坏水泥屋顶，强度好，精度高，且施工简单、方便、不需要大的施工设备。
    - 缺点：增加屋顶的负荷，所需的钢筋混凝土量大、人工多、施工周期长，整体造价较高。
  - 独立底座基础（方形柱、圆形柱）
    - 方形柱基座连接方式及特点：
      - 支架与水泥基础基座螺丝连接：连接方式相对简单，便于安装和拆卸维护。
      - 支架连同水泥基础一起浇筑：整体性较好，结构稳固。
      - 支架直接压在混凝土基础凹槽下：安装较为便捷，能保证一定的稳定性。
      - 混凝土直接放置在支架上：施工相对容易，但稳定性可能略逊一筹。
    - 圆形柱基座连接方式及特点：
      - 支架与混凝土基础基座螺丝连接：具有连接方便的特点。
      - 支架连同水泥基础一起浇筑：能增强结构的整体性和稳定性。
  - 复合底座基础（条形基础）
    - 特点：将前后支架连接为一体，具有更好的抵抗载荷能力。其与支架的连接方式可分为支架与混凝土基础基座螺丝连接和支架连同水泥基础一起浇筑。
夹具安装（适用于彩钢瓦屋顶和琉璃瓦斜屋顶）
- 特点：重量轻、成本较低、可靠性高、安装便捷。
- 不同类型夹具特点：

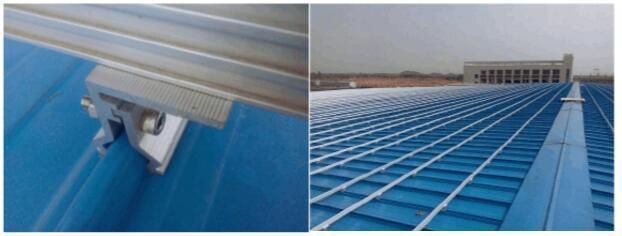

  - 彩钢瓦的安装夹具（夹持，适用于角驰三型、直立锁边结构）：能够较好地适应特定类型的彩钢瓦结构，实现稳固安装。
  - 马鞍支座（适用于角驰三型、直立锁边结构、梯形结构）：可通过粘接或螺栓固定的方式进行安装，适应多种彩钢瓦类型。
  - 琉璃瓦挂钩固定基础：可以用螺栓固定于横梁上或者用膨胀螺栓固定于混凝土楼板上，适用于琉璃瓦屋顶的安装。
支架与屋顶粘接安装
- 特点：这种方式直接将支架与屋顶进行粘接，操作相对简单，但对粘接材料和屋顶表面的要求较高，需要确保粘接的牢固性和耐久性。
