桁架结构施工方案设计是确保建筑项目成功的关键步骤。该设计包括了详细的工程规划、材料选择、施工流程以及安全措施。设计师会进行现场勘查，确定合适的位置和尺寸以适应建筑需求。根据结构要求选择合适的材料，如钢材或铝材，并制定相应的加工计划。施工过程中，采用先进的机械设备进行组装，同时确保所有操作符合安全规范。设计中还需考虑结构的可维护性和耐久性，以确保长期使用的稳定性。施工完成后进行全面的质量检查，确保桁架结构的安全与功能性。通过这些综合考量，可以有效提升建筑的安全性和使用寿命。

以下是一个桁架结构施工方案设计的基本框架：

一、工程概况

在开始桁架结构施工方案设计前，需要对工程有一个全面的了解，包括工程地点、桁架结构的用途、结构形式（如跨径、宽度等）等信息。例如，像某工程位于三环路过丁万河段，管道以钢桁架形式架空过河，采用三跨连续钢桁架跨越丁万河，跨径为36 + 48+ 36m，总宽（包括结构宽度）一定数值，桥梁上部结构采用钢桁架，竖腹杆、斜腹杆、斜撑等采用焊接H钢等情况需要掌握清楚 。

二、施工前准备

1. 施工图纸确认

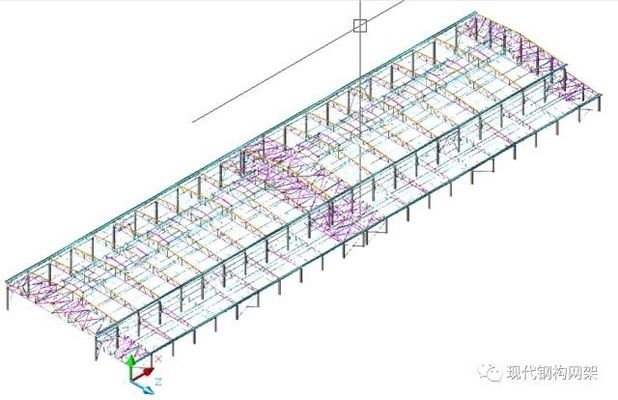

   • 施工图纸是施工的依据，施工人员需要详细确认图纸。要确保对桁架结构的尺寸（如各杆件的长度、截面尺寸等）、位置（在整个工程中的坐标位置等）和构造（杆件之间的连接方式等）等信息完全理解。例如，在一些桁架结构施工中，要明确主梁、副梁、支撑杆等构件在图纸中的具体规格和相对位置关系 。
2. 施工材料准备
   • 根据施工图纸确定所需的桁架结构材料，包括各类杆件（如主梁、副梁、支撑杆等）、连接材料（如螺栓、焊条等）。
   • 对材料质量进行严格把控，确保材料符合相关标准要求。在材料进场时，要进行验收工作，检查材料的质量证明文件、外观质量等。例如，钢材的强度、化学成分等指标需要符合设计规定，焊接材料要与被焊接的钢材相匹配 。
3. 施工场地准备
   • 施工现场应具备足够的空间，以满足桁架结构的拼装和吊装要求。如果空间不足，可能会影响施工设备的停放、构件的堆放等操作。
   • 场地的地面和基础要稳定，特别是对于需要进行吊装作业的区域，以确保吊装作业的安全进行。例如，在吊装重型桁架构件时，若地面承载能力不足，可能导致地面塌陷等安全事故。
   • 保证施工现场具备可靠的电力、水源和通讯设施，以满足施工过程中的焊接、切割等设备的用电需求，施工人员的用水需求以及施工中的通讯联络需求。
4. 施工组织建立
   • 建立完善的施工组织机构，明确各部门（如技术部门、安全管理部门、质量检验部门等）的职责和工作流程。各部门之间要相互协作，确保施工顺利进行。
   • 建立质量管理体系，制定质量控制目标和质量检验标准，以确保施工质量符合相关标准和规范。

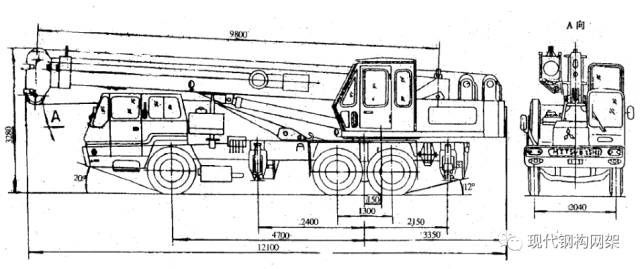

   • 选择合适的施工机械与工具，如起重机械（汽车吊、履带吊等），根据桁架结构的重量、吊装高度等因素确定起重机械的型号和参数。同时，准备好焊接设备、切割设备、打孔设备和打磨设备等必要的施工机械和工具 。

三、桁架结构安装施工步骤

1. 钢构件加工制作（若为工厂预制）
   • 按照设计图纸要求，在工厂内对钢构件进行加工制作。
   • 确保钢构件的尺寸、形状和焊接质量符合设计要求，对关键部位进行无损检测。例如，对焊接的节点部位，可以采用超声波检测等方法检查焊接质量是否存在内部缺陷，保证钢构件加工精度和稳定性符合要求，加工误差不超过允许范围 。
2. 安装主梁
   • 根据施工图纸确定主梁的位置和间距。

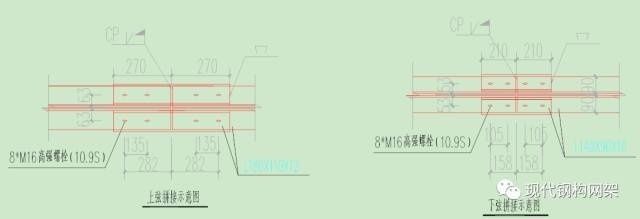

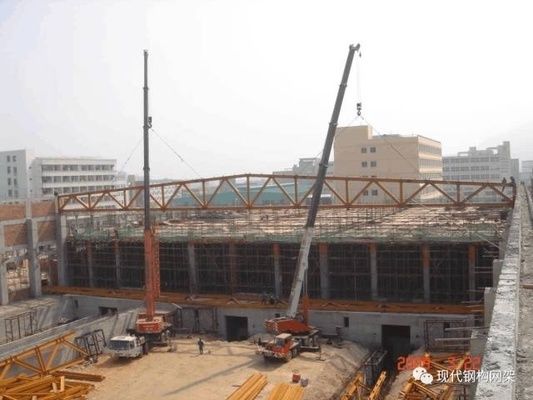

   • 使用吊车或起重机将主梁吊装至预定位置，并与建筑基础通过螺栓或焊接等方式进行连接。在吊装过程中，要注意吊装的准确性和稳定性，避免主梁发生碰撞或变形 。
3. 安装副梁
   • 根据施工图纸确定副梁的位置和间距。
   • 使用吊车或起重机将副梁吊装至主梁上，并与主梁进行连接。确保副梁的位置和角度符合设计要求，并进行必要的调整。例如，通过测量仪器检查副梁的水平度和垂直度，若不符合要求则及时调整 。
4. 安装支撑杆
   • 根据施工图纸确定支撑杆的位置和长度。
   • 使用吊车或起重机将支撑杆吊装至主梁和副梁之间的连接点，并进行紧固。保证支撑杆的稳定性和坚固性，使桁架结构形成稳定的受力体系 。
5. 安装附件
   • 根据需要，安装其他附件，如防护罩、楼梯等。确保附件的安装牢固可靠，并且不影响桁架结构的稳定性和安全性。例如，防护罩的安装要牢固，不能因为风荷载等外力作用而松动或脱落 。
6. 现场安装质量检测与验收
   • 根据设计图纸和现场实际情况，合理安排安装顺序，确保安装精度和稳定性。
   • 遵循相关标准和规范，对安装完成的钢构件进行质量检测和验收，确保符合要求。检测内容包括对焊接接头、螺栓连接等进行外观检查，确保无明显缺陷；采用超声波、射线等方法对焊接接头进行无损检测，确保焊接质量；对钢结构的尺寸进行测量，确保符合设计要求；对防腐涂层进行厚度、附着力等检测，确保防腐效果良好等 。

四、施工注意事项

1. 施工图纸准确性
   • 在施工前、施工中和施工后都要对施工图纸进行准确性的核对，确保施工过程符合设计要求。任何对图纸的误解或施工与图纸不符都可能影响桁架结构的性能和安全性。
2. 材料质量
   • 对桁架结构安装所使用的材料要进行严格的检验和验收，材料质量必须符合相关标准要求。不合格的材料可能导致桁架结构的强度不足、耐久性差等问题。
3. 安全措施
   • 施工现场要设置合理的安全措施，如设置安全网、防护栏、为施工人员配备安全带等。施工过程中要严格遵守国家和地方的安全规范和标准，确保施工人员和设备的安全。例如，在高处作业时，施工人员必须系好安全带，防止坠落事故。同时，要定期进行安全培训和演练，提高施工人员的安全意识和应急处理能力 。
4. 质量检查
   • 在施工过程中，要进行质量检查，及时发现和纠正施工中的质量缺陷和问题。建立质量检查制度，明确质量检查的内容、方法和频率等。
5. 环境保护
   • 在施工过程中，要注重环境保护，避免对周围环境造成污染和影响。例如，控制施工噪音和粉尘，合理利用施工材料和资源，避免浪费和过度消耗；对施工产生的废弃物进行分类处理，可回收利用的废弃物应进行回收利用，不可回收利用的废弃物应按规定处理，减少对环境的污染 。

五、施工进度控制

1. 制定施工进度计划
   • 根据工程规模、工期要求和资源状况，制定详细的施工进度计划，明确各阶段的任务、时间节点和负责人。
2. 确定关键线路
   • 找出施工过程中的关键线路，确保关键工序的工期得到优先保障，合理分配资源。例如，对于桁架结构施工，钢构件的加工制作和主梁的安装可能是关键工序，如果这些工序延误，可能会影响整个工程的工期。
3. 预留缓冲时间
   • 考虑到各种不确定因素，如天气变化、设备故障等，为关键线路上的工序预留一定的缓冲时间，以应对可能的延误。
4. 实时监控与调整
   • 根据实际需要，适时调整人力、物力和财力等资源配置，以满足施工进度的要求。同时，不断优化施工工艺，提高工作效率，缩短工期。对进度控制过程中出现的问题进行总结，吸取教训，为今后的施工提供借鉴 。

六、工程造价控制

1. 优化设计方案
   • 通过优化设计方案，降低工程成本，例如选择合适的材料、结构和工艺。在满足桁架结构性能要求的前提下，选择性价比高的材料，简化不必要的结构复杂设计等。
2. 采购管理
   • 在材料和设备采购过程中，进行市场调研，选择质量可靠、价格合理的供应商。同时，合理安排采购数量和时间，避免材料积压和浪费，降低采购成本。
3. 施工管理
   • 在施工过程中，合理安排施工工序，避免不必要的返工和浪费。控制施工质量，减少因质量问题导致的维修和整改成本。同时，合理利用施工设备和人力资源，提高施工效率，降低施工成本。
