砖混结构基础圈梁图集是一套专门针对砖混结构建筑中基础与圈梁的设计、施工和验收标准而编制的图纸集。该图集包含了丰富的细节，包括了各种砖混结构的圈梁设计规范、施工要求以及相关的技术指标和验收标准。，，在砖混结构中，圈梁是一种重要的结构元素，它起到加强建筑物的整体稳定性、提高抗震性能的作用。砖混结构基础圈梁图集对于建筑设计人员来说具有重要的参考价值。通过阅读图集，可以了解到圈梁的具体设计要求、施工方法以及验收标准，从而确保建筑物的安全和质量。，，砖混结构基础圈梁图集是一套非常重要的参考资料，对于砖混结构建筑的设计、施工和验收具有重要意义。

砖混结构基础圈梁图集图片

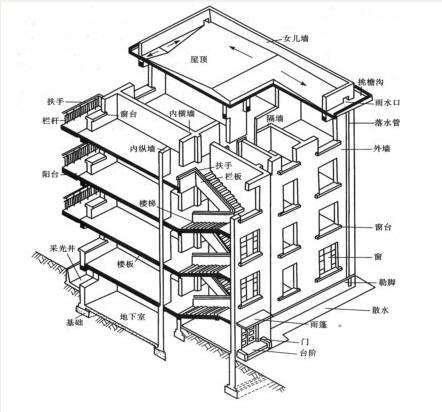

砖混结构的基础圈梁图集图片通常包含了圈梁的详细尺寸、配筋信息以及构造要求等内容。这些图集是建筑设计和施工的重要参考资料，可以帮助设计师和施工人员更好地理解和执行设计意图。以下是关于砖混结构基础圈梁的一些详细信息：

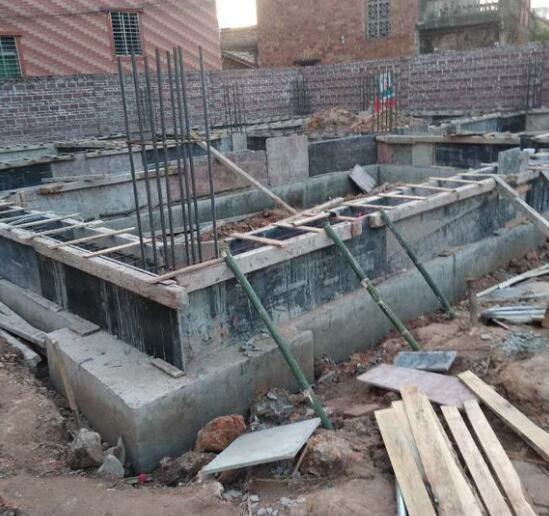

圈梁的基本要求和设置

圈梁是砖混结构中重要的组成部分，它的主要作用是加强房屋的整体性和提高安全系数。圈梁应连续地设在同一水平面上，并形成封闭状。当圈梁被门窗洞口截断时，应在洞口的上部增设附加圈梁，以保证结构的完整性。附加圈梁与圈梁的搭接长度不应小于其中到中垂直间距的2倍，且不得小于1m。

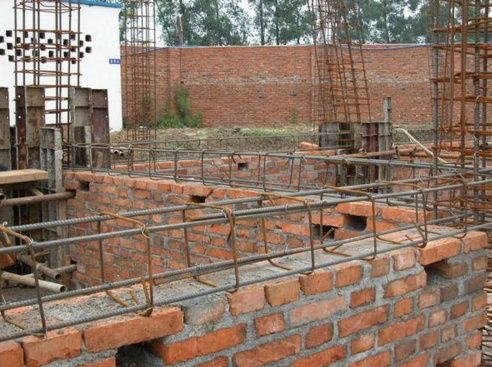

圈梁的尺寸和配筋

钢筋混凝土的圈梁宽度一般与墙厚相同，当墙厚h≥240mm时，宽度不宜小于2h/3。圈梁的高度则不应小于120mm。纵向钢筋不应少于4∮10，绑扎接头的搭接长度一般按受拉钢筋考虑，箍筋间距不应大于300mm。

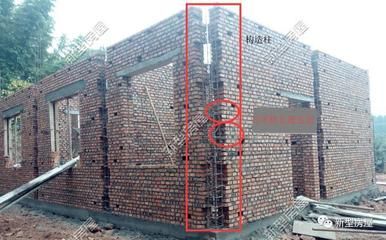

圈梁与其他构件的连接

刚弹性和弹性方案房屋的圈梁应与屋架、大梁等构件可靠连接。这种连接有助于提高结构的整体稳定性和抗震性能。

圈梁的特殊处理

在某些情况下，例如当采用现浇钢筋混凝土楼(屋)盖的多层砌体结构房屋的层数超过5层时，可以在槽口标高处设置一道圈梁，并隔层设置圈梁，与楼(屋)面板一起现浇。未设置圈梁的楼面板嵌入墙内的长度不应小于120mm，并沿墙长配置不少于2∮10的纵向钢筋。

圈梁图集的使用

圈梁图集提供了详细的构造细节和设计要求，包括圈梁的几何尺寸、钢筋配置、混凝土强度等级等。在设计和施工过程中，应严格按照图集的要求进行操作，以确保结构的安全和耐久性。

获取图集的方法

可以通过专业的建筑资料网站或软件平台获取砖混结构基础圈梁的图集。例如，造价通建设行业大数据服务平台提供了砖混结构圈梁图集的知识分享和资料下载服务。

综上所述，砖混结构基础圈梁图集图片包含了圈梁的设计要求、尺寸、配筋以及其他相关技术细节。这些图集是建筑设计和施工不可或缺的参考资料。
