砖混结构中的圈梁布置是确保建筑结构稳定性和抗震性能的关键要素。圈梁通常设置在建筑物的外墙或承重墙附近，其主要作用包括：，，1. 增强墙体的整体性：通过圈梁将墙体分割成多个小单元，提高整体结构的承载能力，减少因地震等外力导致的局部破坏。，2. 提供额外的支撑：圈梁可以作为墙体与基础之间的连接点，为墙体提供额外的水平支撑力，有助于抵抗侧向压力。，3. 控制裂缝扩展：在墙体发生裂缝时，圈梁能够限制裂缝的宽度和深度，防止裂缝的扩散，从而保护整个建筑结构的安全。，，具体布置时，圈梁应遵循以下原则：，，- 合理位置：根据建筑物的具体尺寸和荷载情况，选择适当的位置布置圈梁，以确保其能有效承担荷载并发挥预期的作用。，- 适当间距：圈梁之间的距离应根据建筑物的高度、跨度以及地质条件等因素确定，以保证其足够的强度和刚度。，- 材料选择：圈梁的材料应具有良好的抗压、抗弯性能，同时还要考虑到施工方便和经济性。

砖混结构圈梁的布置方法

砖混结构的圈梁布置是一个重要的建筑环节，它对于提高建筑物的整体稳定性和抗震能力有着至关重要的作用。以下是根据搜索结果总结的砖混结构圈梁的布置方法：

圈梁的基本要求

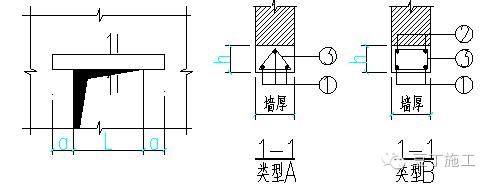

圈梁应该连续地设在同一水平面上，并形成封闭状。当圈梁被门窗洞口截断时，应在洞口的上部增设附加圈梁，以保持结构的完整性。附加圈梁与圈梁的搭接长度不应小于其中到中垂直间距的2倍，且不得小于1m。

圈梁的具体布置

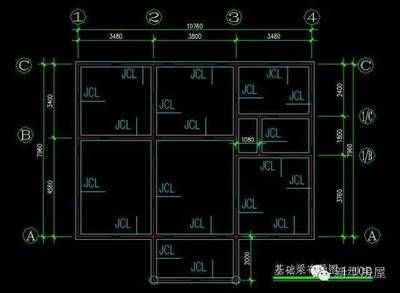

1. 地圈梁：地圈梁必须布置，通常设置于-0.050标高处，设置于此标高可以协同基础及其与基础之间的墙体共同作用，能够很好地调节基础的不均匀沉降。地圈梁同墙宽，高度180~240mm，配4根12钢筋，箍筋直径6间距200mm。

2. 顶层圈梁：在一层顶和顶层顶标高处各设置一道圈梁。圈梁同墙宽，高度120~240mm，配4根10或4根12钢筋，箍筋直径6间距250mm或200mm。

3. 中间层圈梁：如果为三层建筑，二层可不设圈梁。但建议按一层顶同样设置，提高结构整体性。

圈梁与构造柱的关系

圈梁与梁一般不连接，但与构造柱连成一体，增强结构的整体性和抗震性能。在设计过程中，需要考虑圈梁和构造柱的相互作用，以确保建筑的安全性和稳定性。

注意事项

在布置圈梁时，需要注意以下几点：

• 圈梁的宽度一般与墙厚相同，高度不低于120mm，纵向钢筋不少于4∮10，箍筋间距不大于300mm。
• 在现浇钢筋混凝土楼(屋)盖的多层砌体结构房屋层数超过5层时，除在槽口标高处设置一道圈梁外，可隔层设置圈梁，并与楼(屋)面板一起现浇。
• 未设置圈梁的楼面板嵌入墙内的长度不应小于120mm，并沿墙长配置不少于2∮10的纵向钢筋。

结论

综上所述，砖混结构圈梁的布置需要遵循一定的规范和要求，以确保建筑的安全性和稳定性。虽然我无法提供具体的图片，但上述文字描述的步骤和注意事项可以帮助您更好地理解和实施圈梁的布置工作。如果您需要更详细的指导或图纸，建议咨询专业的建筑师或工程师。
