桁架结构是一种常见的建筑和工程结构形式，它由一系列垂直的杆件通过节点连接而成。在桁架设计中，板式连接是一种常用的连接方式，它可以将多个板件牢固地连接在一起，形成整体的结构。，，板式连接的主要优点是结构简单、施工方便。在桁架结构中，板式连接通常用于连接两个或多个板件，形成一个稳定的框架。这种连接方式可以有效地传递荷载，保证结构的刚度和稳定性。，，板式连接也有一些局限性。由于板件之间的连接是通过螺栓或其他紧固件实现的，因此存在一定的间隙和松动的可能性。这可能导致结构性能的降低，甚至发生意外事故。，，为了克服这些缺点，许多工程师和建筑师采用了各种创新的设计和技术手段，如采用高强度螺栓、预紧力调整等方法来提高板式连接的稳定性和可靠性。还可以通过优化连接方式、增加支撑系统等方式来进一步提高桁架结构的性能和安全性能。

桁架结构的连接方式

节点式连接
- 这是最为常见的一种桁架连接方式，采用多个节点把支撑构件和张力构件连接起来，以保持整个桁架结构的稳定。它可分为单节点式连接和双节点式连接两种。单节点式连接适用于水平或者小角度斜截面的构件连接，双节点式连接适用于大角度斜截面的构件连接。在节点式连接中，通常使用螺栓连接构件，这种连接方式的优点是拆装方便，维修更换也比较便捷。
板式连接
- 剪力板式连接：常用于连接小角度斜截面的构件，其连接处设置一个或多个钢板，来保证桁架结构的稳定。
- 对接板式连接：用于连接大角度斜截面的构件，它在连接处设置多个板件，形成一个对接面，使桁架构件在连接处形成紧密的连接。板式连接的优点在于连接牢固、稳定性强，适用于大跨度桁架的搭建。
焊接连接
- 将桁架构件通过电焊的方式连接在一起。与其它连接方式相比，焊接连接可以使桁架结构更加坚固稳定，抗倒塌性能更强，并且能够省去螺栓和钢板的连接过程，节省了建造时间和材料成本。

此外，在一些特殊的桁架结构中，也存在其他连接方式，例如在自动扶梯桁架连接结构中，桁架单片的上下方管通过在桁架上下方管连接处的对向设置缺口，将精加工板安装在缺口并与桁架方管固定为一体，对向的精加工板再通过上下两块固定板上下包夹，并采用多组紧固件对穿连接固定，对接完毕后，在对接处采用对角斜拉条加固。

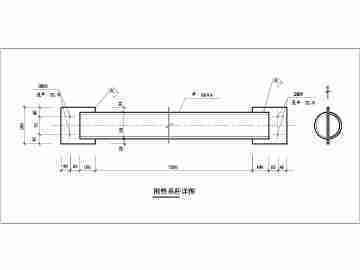

从一些工程实例的图纸中，还可以看到如梁柱刚接节点的栓接方式、梁柱刚接节点的焊接方式、箱型柱与H梁焊接 - 高强螺栓刚接、钢管柱与H梁焊接 - 高强螺栓刚接等连接方式，这些连接方式主要应用于钢结构框架结构中的梁与柱的连接等情况。还有如在钢桁架转角处连接节点杆件外壁环向均布设置多根桁架腹杆，使桁架腹杆与桁架转角处连接节点杆件直角正交连接的方式等，可应用于诸如体育馆、体育场等大型建筑钢结构连接中。
