水箱钢架图

概述

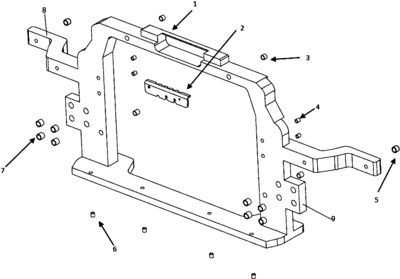

水箱框架是汽车前舱中承担固定散热器、连接底盘件、支撑发动机盖、安装传感器等功能的总成部件，因其与其它总成零部件的装配点多，故对其刚度、防腐性能等要求较高。以下是关于水箱钢架的一些详细信息。

结构组成

水箱框架通常由上横梁组件、下横梁组件、立柱组件、吸能盒和支座等部分组成。这些组件共同构成了水箱框架的基本结构，确保了水箱的稳定性和安全性。

上横梁组件

上横梁组件呈水平状态布置，其左右两侧与车体骨架以可拆卸方式连接。这种设计使得上横梁组件能够有效地固定水箱，并且便于维护和更换。

下横梁组件

下横梁组件水平布置，其左右两端通过吸能盒与立柱组件装配。吸能盒的设计可以有效地吸收和缓冲汽车正面冲撞时的撞击能量，减少冲击力对水箱框架的伤害。

立柱组件

立柱组件包括左右对称布置的两部分，在其每一部分中均设置上端板、立柱本体和下端板。立柱本体为空腔结构，立柱本体下部与吸能盒的后立面固定连接。这种设计不仅提高了水箱框架的刚度，还减轻了整体重量。

吸能盒

吸能盒为上下方向贯通的中空梯形套管结构，在套管内腔设置纵横交错的支撑筋。吸能盒的前立面上设有与下横梁组件配合的X向装配孔，侧立面向后延伸形成与立柱本体配合的吸能盒法兰装配面。这种设计可以有效地分散和吸收冲击力，保护水箱不受损坏。

支座

支座一端与吸能盒的内侧立面固定装配，另一端与车体底盘件连接。支座的作用是进一步增强水箱框架的整体稳定性，确保水箱在汽车行驶过程中不会发生移位。

材料选择

水箱框架的材质一般分为三种：金属材质、树脂材质（我们常叫塑料）和金属+树脂材质。金属材质的水箱框架具有较高的强度和刚度，适合承受较大的冲击力。树脂材质的水箱框架则相对较轻，易于加工和更换。金属+树脂材质的水箱框架结合了两者的优势，既保证了强度又减轻了重量。

制作工艺

水箱框架的制作过程通常包括钢材冲压件成型、点焊、弧焊、螺栓连接等工序。为了提高生产效率和降低成本，现代水箱框架的制作越来越倾向于使用铝合金材质，并通过挤压工艺成型。这种工艺不仅简化了加工过程，还降低了生产成本，满足了汽车整车轻量化的要求。

结论

综上所述，水箱钢架是由多个组件组成的复杂结构，每个组件都有其特定的功能和设计。通过合理的材料选择和先进的制作工艺，可以制造出既坚固又轻便的水箱钢架，确保汽车在各种工况下的稳定性和安全性。
