桁架结构是一种由一系列三角形或梯形的杆件组成的结构，这些杆件通过节点连接在一起，共同承担载荷。在桁架结构中，腹杆是位于上下弦之间的杆件，它们起到连接和传递载荷的作用。腹杆的长度对于桁架结构的承载能力和稳定性至关重要。，，计算腹杆长度时，需要考虑多个因素，包括载荷类型、载荷大小、材料性质、支撑条件等。腹杆的长度需要通过计算来确定，以确保桁架结构能够安全地承受预期的载荷。这可能涉及到使用力学公式、有限元分析或其他计算方法来评估腹杆的应力分布和变形情况。，，为了优化桁架结构的性能，设计者需要确保腹杆的长度满足特定的要求，以实现最佳的载荷传递效果和结构稳定性。这可能涉及到对腹杆进行精确的测量和调整，以确保它们在实际应用中的可靠性和安全性。

桁架的腹杆

定义与分类

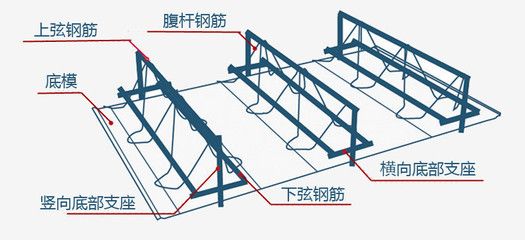

腹杆是桁架结构中的重要组成部分，位于桁架的上弦杆和下弦杆之间，起到支撑和传递力的作用。腹杆根据其与水平线的相对位置，可以分为竖杆和斜杆两种类型。

功能与作用

腹杆的主要功能是增强桁架的整体稳定性，分散和传递荷载，从而提高结构的承载能力和刚度。在桁架结构中，腹杆与弦杆共同工作，形成一个稳定的三角形单元，这种设计能够有效地抵抗各种外力，如垂直荷载、水平风荷载等。

设计与计算

在桁架设计中，腹杆的布置和尺寸需要根据具体的荷载条件和结构要求进行详细计算。例如，当腹杆的长度与直径之比大于24时，可以假定腹杆两端为铰接；如果比值小于24，则可能需要考虑刚接。此外，腹杆的计算长度也是一个关键参数，它影响着腹杆的稳定承载力。在某些情况下，腹杆的计算长度可能会取其几何长度，而在其他情况下，则可能需要根据《钢结构设计规范》中的相关规定进行调整。

结构与连接

桁架腹杆的结构形式多样，可以采用管材、H型钢、槽钢等多种材料。在实际施工中，腹杆通常通过焊接或螺栓连接的方式与弦杆相连。然而，不同的连接方式会对桁架的性能产生影响，例如，焊接连接能够传递弯矩，而螺栓连接则可能需要额外的支撑来确保结构的稳定性。

特殊形式

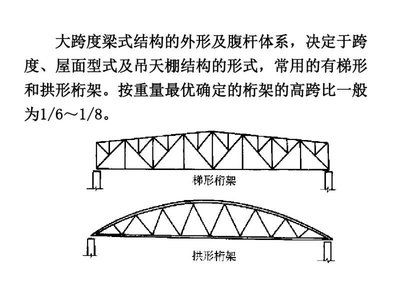

除了传统的桁架腹杆外，还有一些特殊形式的腹杆设计，如交叉腹杆和再分式腹杆体系。交叉腹杆通常用于大跨度、高荷载的桁架结构中，以提高结构的强度和刚度。再分式腹杆体系则是一种优化的腹杆布置方式，旨在进一步提高桁架的承载能力。

结论

综上所述，桁架的腹杆是桁架结构中的关键组件，其设计和计算涉及到多个方面，包括腹杆的类型、布置、尺寸、连接方式以及特殊形式的选择。合理的设计和精确的计算对于确保桁架结构的安全性和功能性至关重要。
