桁架的支撑有哪几种形式（桁架的支撑形式）

沈阳钢结构设计10秒前1阅读0评论

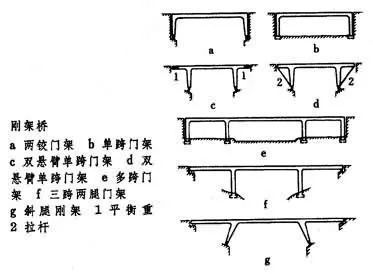

桁架的支撑形式主要包括以下几种：，，1. 固定支撑：桁架结构在两端或一端设置固定的支撑点，这些支撑点可以是柱子、梁或其他固定结构。这种支撑方式可以提供稳定的结构稳定性，适用于需要承载较大重量和承受较高载荷的情况。，，2. 滑动支撑：桁架结构在中间部分设置可移动的支撑点，如滑轨、滚轮等。这种支撑方式允许桁架在水平方向上进行移动或调整，以适应不同的工作条件和负载需求。滑动支撑通常用于需要灵活调整位置或跨度较大的场合。，，3. 旋转支撑：桁架结构的一端或两端设有可旋转的支撑点，如轴承、铰链等。这种支撑方式允许桁架绕某个轴心进行旋转，以适应复杂的空间布局和多样化的工作需求。旋转支撑通常用于需要调整角度或方位的场合，如建筑施工中的起重机械或大型游乐设施。

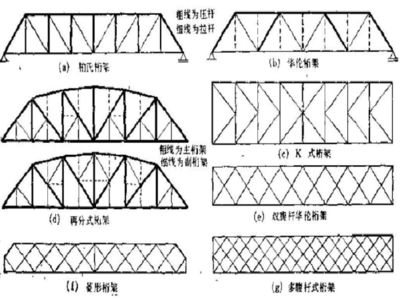

桁架的支撑形式

桁架的支撑形式主要包括以下几种：

支撑形式	位置	布置原则
上弦横向水平支撑	相邻两榀桁架上弦杆之间的横向水（斜）平面内	设置在房屋的两端，或当有温度缝时设置在温度缝区段的两端

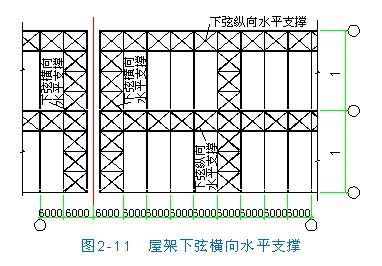

下弦横向水平支撑	与上弦横向水平支撑布置在同一柱间	当桁架跨度比较小（L≤18m），且没有悬挂式吊车，或虽有悬挂吊车但起重吨位不大，厂房内也无较大的振动设备时，可不设下弦横向水平支撑
纵向水平支撑	在屋架下弦（三角形屋架可在下弦或上弦）端节间沿厂房纵向水平面内	当房屋内设有托架，或有较大吨位的重级、中级工作制的桥式吊车，或有壁行吊车，或有锻锤等大型振动设备，以及房屋较高、跨度较大，空间刚度要求较高时，均应布置纵向水平支撑

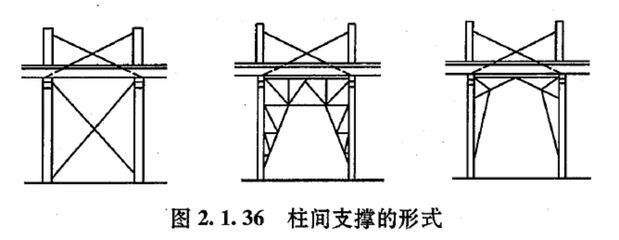

垂直支撑	屋架跨度中央或跨度1/3附近或天窗架侧柱处	所有厂房中均应设置垂直支撑
系杆	与横向支撑节点相连	对于不设横向支撑的其它屋架，屋架上、下弦的侧向稳定性则由与横向支撑节点相连的系杆来保证
