在砖混结构中，圈梁是连接承重墙体和楼板的重要结构元素。锚固构造图详细描述了圈梁与砖墙之间的锚固方式，包括预埋件、膨胀螺栓、化学锚栓等不同形式的锚固方法。这些构造图通常包含尺寸标注、材料要求和施工步骤，以确保圈梁能够牢固地锚固于砖墙上，从而提供足够的承载力和稳定性。，，锚固构造图还可能包括对施工过程中可能出现的问题的预防措施和解决方案，以及如何确保施工质量符合设计规范。如果圈梁的锚固深度不足，可能会导致建筑结构不稳定；而如果锚固过紧，可能会损害砖墙的结构完整性。通过遵循这些构造图，工程师和施工人员可以有效地避免这些问题，并确保建筑的安全和耐用性。

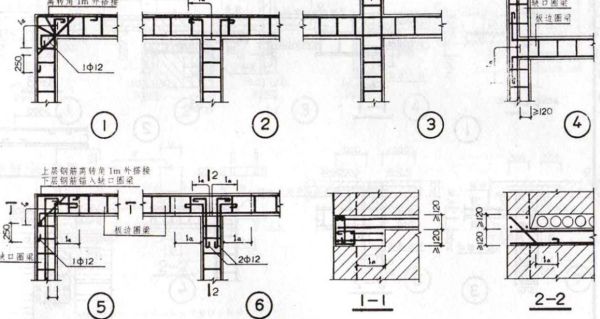

砖混结构圈梁锚固构造图

砖混结构圈梁的锚固构造是确保建筑结构安全的重要组成部分。以下是根据提供的搜索结果，对砖混结构圈梁锚固构造的详细解释。

圈梁的基本要求

圈梁在砖混结构中起到加强房屋整体性的作用，特别是在抗震设计中至关重要。圈梁应连续地设在同一水平面上，并形成封闭状。当圈梁被门窗洞口截断时，应在洞口的上部增设一些相同截面的附加圈梁。

圈梁的构造要求

1. 宽度和高度：钢筋混凝土的圈梁宽度宜与墙厚相同，当墙厚h≥240mm时，宽度不宜小于2h/3；高度则不应小于120mm。

2. 钢筋配置：纵向钢筋不应少于4∮10，绑扎接头的搭接长度应按受拉钢筋考虑，箍筋间距不应大于300mm。

3. 与其他构件的连接：圈梁应与屋架、大梁等构件可靠连接，以增强结构的整体性和抗震性能。

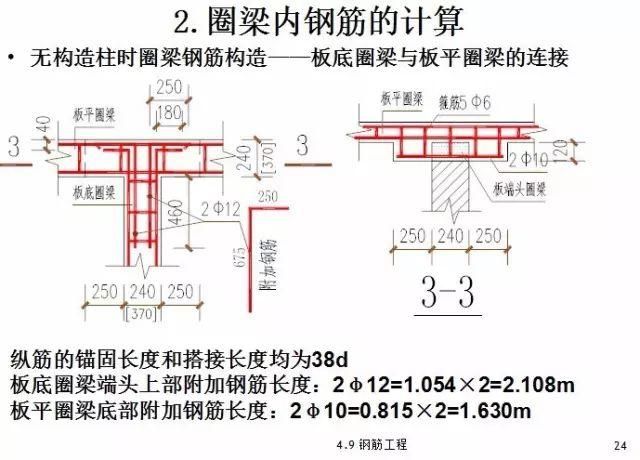

锚固长度的要求

圈梁、构造柱钢筋锚固长度应按《建筑抗震结构详图》GJBT—465，97G329(三)(四)有关规定执行。具体的锚固长度会根据钢筋的类型、直径以及所使用的混凝土强度等因素而有所不同。

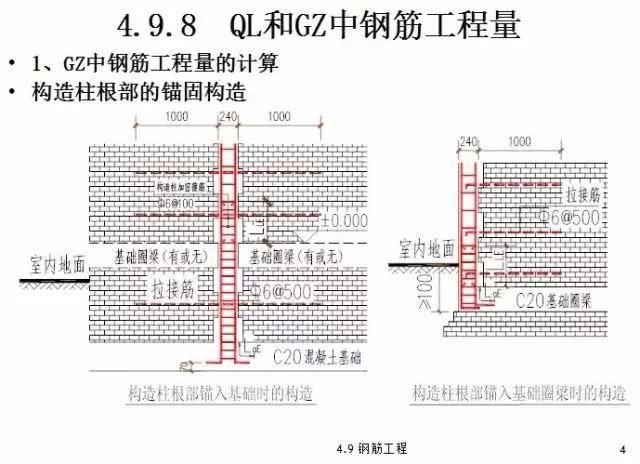

构造柱的设置

构造柱的设置也是砖混结构中不可或缺的一部分。构造柱应与圈梁连接，构造柱的纵筋应穿过圈梁，保证构造柱的纵筋上下贯通。隔层设置圈梁的房屋，应在无圈梁的楼层设置配筋砖带。

结语

虽然我无法直接提供砖混结构圈梁锚固构造图，但是通过上述信息，您可以咨询专业的建筑师或工程师，他们可以根据这些详细的要求为您绘制详细的锚固构造图。此外，您还可以查阅相关的建筑规范和标准，以获取更具体的设计指导。
