桁架是一种重要的结构形式，它由一系列平行的梁和一些垂直的支撑杆组成。根据其结构和用途的不同，桁架可以分为多种类型。最常见的分类包括：，，1. 平面桁架：这种桁架在水平方向上有多个支撑点，通常用于建筑结构的屋顶和墙体。，2. 空间桁架：这种桁架在垂直方向上也有多个支撑点，常用于桥梁、大跨度建筑等需要高强度和稳定性的结构中。，3. 拱桁架：这种桁架通过拱形结构来承受载荷，常用于桥梁、隧道等工程中。，4. 梁桁架：这种桁架由多个梁组成，每个梁都与一个或多个支撑点相连，常用于工业设备、车辆等重载场合。，5. 悬臂桁架：这种桁架的特点是一端悬空，另一端固定，常用于风力发电机塔等特殊结构中。，6. 折线桁架：这种桁架的特点是在平面内呈现出折线形状，常用于某些特殊的机械结构中。

桁架的分类

桁架是一种由杆件通过焊接、铆接或螺栓连接而成的支撑横梁结构，其杆件主要承受轴向拉力或压力，从而能充分利用材料的强度。根据不同的标准，桁架可以分为多种类型，以下是几种常见的分类方式：

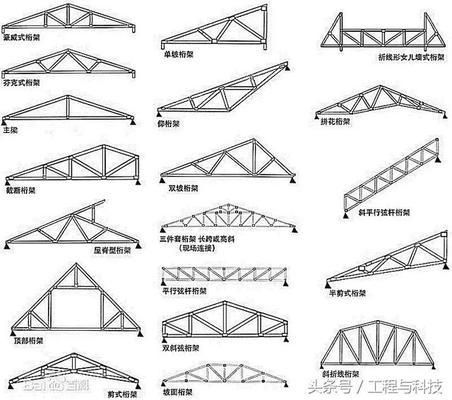

按照桁架的外形分类

1. 平行弦桁架：这种桁架的弦杆和腹杆长度一致，节点统一，常用于布置双层结构，有利于标准化生产，但杆力分布不够均匀。

2. 折弦桁架：形状呈抛物线型，杆力分布均匀，材料使用经济，但构造较复杂，常用于桥梁上。

3. 三角形桁架：形状呈三角形，杆力分布更不均匀，构造布置困难，但斜面符合屋顶排水需要，常用于屋盖上。

4. 多边形桁架：也称折线形桁架，上弦的节点位于二次抛物线上，如上弦是呈拱形可减少节间荷载产生的弯矩，但制造较为复杂。

5. 空腹桁架：基本取用多边形桁架的外形，没有斜腹杆，仅以竖腹杆和上下弦进行相连接，杆件轴力的分布和多边形桁架相似，但在不对称荷载的作用下杆端弯矩值变化较大。

按照几何组成方式分类

1. 简单桁架：由一个基本铰结三角形依次增加二元体组成。

2. 联合桁架：由几个简单桁架按几何不变体系的简单组成规则联合组成。

3. 复杂桁架：不同于前两者的其他静定桁架。

按照受水平推力分类

1. 无推力梁式桁架：与实梁结构相比掏空率大，抗弯抗剪。

桁架的材质分类

1. 铝质桁架：轻巧、灵活、安全可靠，可随意组合，拆装方便，可分为三管铝质桁架、四管铝质桁架、铝管焊接桁架。

2. 钢质桁架：粗管与细管、三角形与四边形的组合，刚度大、跨度大、造型宏伟。

3. 齿柱桁架：外形美观，结构灵活，材质轻便，千变万化的造型配上色彩各异的灯管，使整个展位更加绚丽、明亮。

4. 球节球杆：十八孔铝球节，可与直径为22mm和30mm的两种铝合金球杆连接，其中Ф30球杆槽口还可与八通展具联接。

5. 插板：插板宽有150、200mm两种规格，造型有圆形、三角形等，外形美观，轻巧灵活，可使展台产生通透效果，艺术感强。

6. 铝焊接桁架：质地轻便、外形新颖、美观、可用于各种展台造型。

7. 蝶形桁架：可广泛用于各种不同行业的展览会、拆装、运输方便。

8. LH系列：直管与斜管的搭配，可广泛用于各种造型的展台，全组装式结构，安装拆卸方便，可实现大跨度连接。

以上是桁架的一些常见分类，不同类型的桁架适用于不同的应用场景，根据具体需求选择合适的桁架类型是非常重要的。
