桁架结构安装工艺流程图

桁架结构安装工艺流程

虽然我无法直接提供图片，但我可以为您描述桁架结构安装的一般工艺流程，您可以根据这些信息绘制或寻找相应的流程图。

1. 施工准备

在开始安装之前，需要进行一系列的准备工作。这包括检查安装支座及预埋件，复验安装定位所用的轴线控制点和测量标高使用的水平点，放出标高控制线和桁架轴线的吊装协助线。此外，还需要复验钢结构安装的预埋件，其轴线、标高、水平度、预埋螺栓位置及露出长度等。

2. 桁架拼装

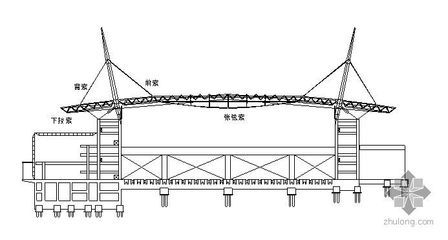

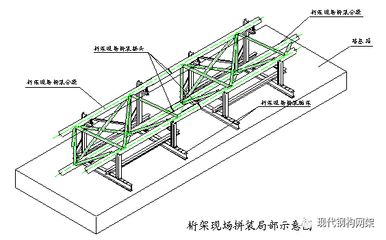

桁架拼装是安装过程中的一个重要环节。首先，需要对半成品构件按有关图纸要求进行检查验收，并应经现场监理工程师签字认可，才可开始拼装焊接。拼装焊接应在平整的地面上进行，并应由专业工人操作。先按照构件出厂时的编号，将钢管桁架预拼起来，进行尺寸校核，确认无误后方可进行焊接。

3. 桁架安装

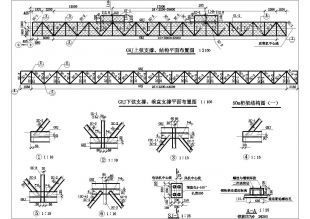

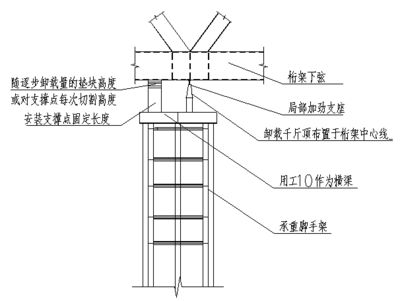

在桁架拼装完成后，接下来就是桁架的安装。桁架起吊时离地50cm时暂停，检查无误后再连续起吊。安装第一榀桁架时，在松开吊钩前初步校正；瞄准桁架支座中心线就位，调整桁架垂直度，并检查桁架测向波折，将桁架临时固定。第二榀桁架同样方法吊装就位好后，不要松钩，用钢管临时与第一榀桁架固定，随着安装水平钢梁及斜梁，最后校正固定，务使第一榀桁架与第二榀桁架形成一个拥有空间刚度和牢固的整体。

4. 连结与固定

桁架安装后，需要进行连结与固定。这包括检查现场连结部位的质量，桁架安装质量主要检查桁架跨中对两支座中心竖向面的不垂直度。桁架支座的标高、轴线位移、跨中挠度，经测量做出记录。

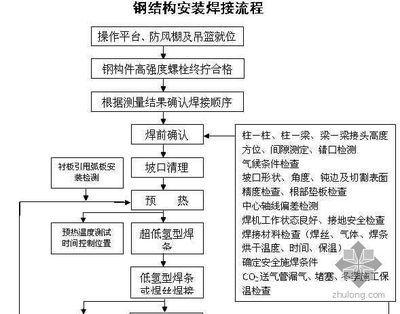

5. 检查、验收

在安装完成后，需要进行详细的检查和验收。这包括对焊缝进行检查验收，验收时现场监理工程师应在场并签署验收意见。此外，还需要对钢结构安装工程的质量进行查验评定，确保构件符合设计要求和施工规范的规定。

6. 除锈、刷涂料

最后，为了保护桁架结构并延长其使用寿命，需要进行除锈和刷涂料。这包括连结处焊缝无焊渣、油污，除锈合格后方可涂刷涂料。涂层干漆膜厚度应符合设计要求或施工规范的规定。

结论

以上就是桁架结构安装的一般工艺流程。请注意，具体的安装流程可能会根据不同地区、不同项目的要求有所差异。在实际施工中，应严格按照设计要求和相关规范进行操作。
