摘要：本研究旨在探讨砖混结构承重墙开洞加固的图解方法。通过分析现有文献和实践经验，提出了一套详细的开洞加固方案，包括开洞位置的选择、加固材料的选择和施工工艺的设计。在开洞位置的选择上，考虑了墙体的受力情况和安全系数，确保加固后的结构能够承受预期的荷载。在加固材料的选择上，选用了具有良好粘结性能和耐久性的材料，如聚合物砂浆、钢筋网等。施工工艺的设计则包括了开洞后的清理、修补、钢筋网的铺设以及聚合物砂浆的涂抹等步骤。通过案例分析，验证了该加固方案的有效性和可行性。结果表明，采用本研究提出的开洞加固图解方法，可以有效地提高砖混结构承重墙的承载能力和安全性。

砖混结构承重墙开洞加固方法

砖混结构承重墙开洞加固是一个技术性很强的过程，需要专业的知识和技能。以下是几种常见的加固方法：

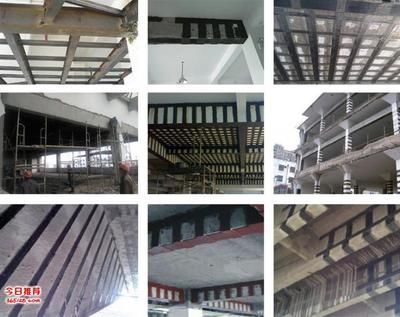

1. 碳纤维加固和粘钢加固

对于较小的门洞，通常采用碳纤维加固或粘钢加固。这两种方法具有施工速度快、重量轻且不增加截面大小的优点。然而，它们仅适用于混凝土结构。

2. 现浇大梁和增加钢结构梁

如果需要开较大的门洞，可以采用现浇大梁或增加钢结构梁的方法。在安装时，需要注意观察楼下承重墙是否有损坏，以确保加固的受力点正确。现浇大梁时，必须使用灌浆料，并按照特定的施工方法进行操作，包括搅拌均匀的灌浆料从一个方向灌入灌浆部位，必要时可借助竹条或钢钎导流，可适当振捣或轻轻敲打模板。灌浆完毕后，根据验收规范的规定进行养护。在灌浆料浇筑完毕后对梁覆盖和浇水，养护时间不得少于四天，浇水次数应能保持混凝土处于润湿状态。为保证浇注的灌浆料有良好的强度，灌浆料的用量要根据实际用量配制，且在40min内用完。灌浆开始后要连续浇浆，不要中断，并且要尽量缩短灌浆时间。

3. 加设加固板和加固筋

在门洞周围加设加固板和加固筋，可以增加墙体的刚度和抗剪能力，以及抗拉能力。这些加固板和加固筋可以采用钢板、钢筋混凝土板或钢筋等材料，具体尺寸和布置应根据墙体的承重情况和设计要求来确定。

4. 加固墙体连接

对于墙体的连接部位，如墙体与梁柱的连接、墙体与地基的连接等，需要进行加固处理，以保证连接的稳定性和承载能力。

注意事项

在进行砖混结构承重墙开洞加固时，需要注意以下几点：

• 卸载和支持工作：在开门洞之前，需要注意卸载并做好支撑工作。如果上一层楼是仓库或放置重物的地方，需要将重物卸掉以减轻重量。如果预制板的受力点在开门洞的位置，需要先做好支撑。
• 避免破坏承重墙：砖混结构的墙通常是承重墙，不应随意拆除。如果需要开门洞，应通过加固方法来增强结构的稳定性和承载能力。

由于我无法为您提供具体的加固图，您可以尝试联系专业的加固公司或设计师，他们可以根据您的具体情况提供详细的加固方案和图纸。
