摘要：本文主要研究了砖混楼房圈梁结构图的设计和施工方法。介绍了圈梁结构的基本原理和设计要求，包括其承载力、刚度和稳定性等方面的要求。通过分析不同类型砖混楼房的圈梁结构特点，提出了相应的设计方法和施工技术。通过案例分析，验证了设计的有效性和施工的可行性。研究表明，合理的圈梁结构设计可以有效地提高建筑的整体性能，降低工程风险。

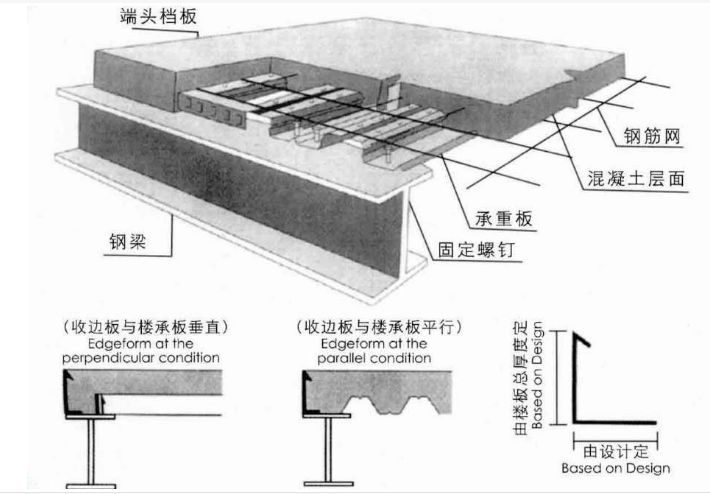

砖混楼房圈梁结构图

砖混结构是一种常见的建筑结构形式，其中竖向承重结构的墙、柱等采用砖或者砌块砌筑，横向承重的梁、楼板、屋面板等采用钢筋混凝土结构。圈梁是砖混结构中的一个重要组成部分，它通常设置在板底或门窗洞口顶部，并兼有过梁的作用。圈梁的设置可以加强房屋的整体性，提高安全系数，特别是在没有考虑抗震设计的情况下。

圈梁的设置要求

在砖混结构中，圈梁的设置要求主要包括以下几个方面：

1. 连续性和封闭性：圈梁宜连续地设在同一水平面上，并形成封闭状。当圈梁被门窗洞口截断时，应在洞口的上部增设相同截面的附加圈梁。附加圈梁与圈梁的搭接长度不应小于其中到中垂直间距的2倍，且不得小于1m。

2. 与屋架、大梁的连接：对于刚弹性和弹性方案房屋，圈梁应与屋架、大梁等构件可靠连接。

3. 尺寸和配筋：钢筋混凝土的圈梁宽度一般宜与墙厚相同，当墙厚h≥240mm时，宽度不宜小于2h/3。圈梁的高度不应小于120mm。纵向钢筋不应少于4∮10，绑扎接头的搭接长度按受拉钢筋考虑，箍筋间距不应大于300mm。

4. 多层砌体结构房屋的圈梁设置：当采用现浇钢筋混凝土楼(屋)盖的多层砌体结构房屋的层数超过5层时，除在槽口标高处设置一道圈梁外，可隔层设置圈梁，并与楼(屋)面板一起现浇。

圈梁结构图的内容

砖混楼房圈梁结构图通常包括以下内容：

• 平面布置图：显示圈梁在建筑平面中的位置和尺寸。
• 剖面图：展示圈梁在垂直方向上的结构细节，包括高度、宽度和配筋情况。
• 详图：包括圈梁与其他结构构件（如屋架、大梁）的连接细节，以及附加圈梁的设置和搭接长度。

如何获取砖混楼房圈梁结构图

要获取砖混楼房圈梁结构图，可以参考以下途径：

• 专业网站：一些专业的建筑网站提供了砖混结构圈梁的CAD详图，包括平面布置图、剖面图和详图等。这些图纸设计精准，内容详实，可供设计师下载参考。
• 建筑设计院：可以委托专业的建筑设计院进行设计，并获取详细的结构图纸。
• 建筑书籍和资料：一些专业的建筑书籍和资料中也会提供砖混结构圈梁的详细图纸和设计说明。

综上所述，砖混楼房圈梁结构图是确保建筑结构安全和稳定的重要文件。通过了解圈梁的设置要求和结构图的内容，可以更好地掌握砖混结构的设计要点。
