多层砌体房屋现浇钢筋混凝土圈梁是建筑施工中的一个重要环节，旨在提高建筑物的稳定性和抗震性能。该结构通常由钢筋混凝土制成，其作用包括：，，1. 增强墙体结构的整体性：通过在墙体内部设置圈梁，可以有效分散并传递地震力，减少对单一构件的依赖，从而提升整个结构的抗震能力。，2. 改善空间布局：圈梁的存在使得墙体更加稳定，有利于优化房间的功能布局，如将承重墙与非承重墙分隔开来，以适应不同的使用需求。，3. 提高施工质量：现浇钢筋混凝土圈梁需要精确计算和施工，确保与主体结构紧密结合，防止未来可能的结构问题。，4. 增加安全性：在地震等自然灾害发生时，圈梁能够有效限制墙体的倒塌范围，保护人员安全。，5. 延长建筑物寿命：合理的设计和施工能够避免因材料疲劳或损伤导致的结构失效，从而延长建筑物的使用年限。

一、定义与作用

在多层砌体房屋中，现浇钢筋混凝土圈梁是沿砌体墙水平方向设置成封闭状的按构造配筋的混凝土梁式构件。其作用主要有以下几点：

增强房屋整体刚度：使房屋结构在受到外力作用时，各部分能够协同工作，抵抗变形，从而提高房屋的整体稳定性。
增加建筑物的整体性：将砌体结构中的各个部分连接成一个整体，避免因局部破坏而导致整体结构的失稳。
提高砖石砌体的抗剪、抗拉强度：在承受水平荷载（如地震力、风荷载等）时，增强砌体抵抗剪切和拉伸破坏的能力。
防止由于地基不均匀沉降、地震或其他较大振动荷载对房屋的破坏：当地基发生不均匀沉降或房屋受到较大振动荷载时，圈梁能够将荷载均匀分布，减少墙体裂缝的产生，保护房屋结构的安全。

二、设置要求

（一）设置位置

单层房屋
- 砖砌体房屋：檐口标高为5 - 8m时，应在檐口标高处设置圈梁一道；檐口标高大于8m时，应增加设置数量。
- 砌块及料石砌体房屋：檐口标高为4 - 5m时，应在檐口标高处设置圈梁一道；檐口标高大于5m时，应增加设置数量。
- 对有吊车或较大振动设备的单层工业房屋：除在檐口或窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。

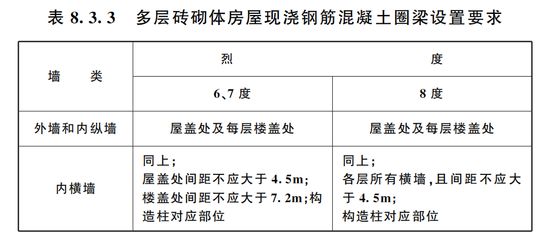

多层砌体民用房屋
- 宿舍、办公楼等：层数为3 - 4层时，应在檐口标高处设置圈梁一道；当层数超过4层时，应在所有纵横墙上隔层设置。
- 设置墙梁的多层砌体房屋：应在托梁、墙梁顶面和檐口标高处设置现浇钢筋混凝土圈梁，其他楼层处应在所有纵横墙上每层设置。
多层砌体工业房屋：应每层设置现浇钢筋混凝土圈梁。

（二）圈梁尺寸

正常的民房圈梁一般为240x240和240x300两种。一砖墙时，墙圈梁的断面尺寸240mm * 240mm即可；一砖半混水墙时，也有采用和墙厚相同断面宽度的，此时上下各用三根主筋；一砖半清水墙时，通常采用240mm * 240mm断面，窗口处段面呈L型，圈梁凸出部分要附加勾筋和分布筋。窗户洞口不是决定圈梁断面大小主要因素，窗口宽度过大时，应在窗口处增加圈梁断面高度，一般按窗口宽度的1/12，并在窗口每侧伸入墙内240mm。

（三）圈梁配筋

一般主筋4Φ12 - 14，上下各两根，箍筋Φ6@200 - 250；一砖半混水墙时，主筋直径和箍筋间距同上述情况（主筋4Φ12 - 14，上下各两根，箍筋Φ6@200 - 250），只是上下各用三根主筋。

三、相关注意事项

圈梁宜连续地设在同一水平面上，并形成封闭状：当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁。附加圈梁与圈梁的搭接长度不应小于其中到中垂直间距的二倍，且不得小于1m。
纵横墙交接处的圈梁应有可靠的连接：刚弹性和弹性方案房屋，圈梁应与屋架、大梁等构件可靠连接。
钢筋混凝土圈梁的宽度宜与墙厚相同：当墙厚h≥240mm时，其宽度不宜小于2h/3。
对于屋（楼）盖的多层砌体结构房屋：当层数超过5层时，除在檐口标高处设置一道圈梁外，可隔层设置圈梁，并与楼（层）面板一起现浇。
