一、连接的基本要求

纵筋的贯通性
- 构造柱的纵筋应穿过圈梁，保证构造柱的纵筋上下贯通。这一要求确保了构造柱在结构体系中的连续性，能够有效地传递荷载和抵抗外力。
节点处钢筋位置关系
- 一般情况下，圈梁和构造柱交接处，圈梁钢筋应放在构造柱钢筋的内侧，即将构造柱当作圈梁的支座，这样的布置对结构有利。但在某些特殊情况下，如当构造柱与圈梁边缘对齐时，为了使圈梁充分发挥其对结构构件的约束作用，圈梁的纵向钢筋放置在最外侧，构造柱主筋从圈梁纵向钢筋的内侧穿过。

二、不同位置的连接做法

地圈梁与构造柱节点
- 地圈梁钢筋应在外、构造柱钢筋应在内。理由是构造柱传递下来的荷载通过地圈梁分散传递到下面的基础，从而达到对结构受力更为有利的目的，发挥梁承柱的作用。
二层楼面及以上圈梁与构造柱节点
- 圈梁钢筋在内、构造柱的钢筋在外。当下一楼层出现不均匀沉降时，砖墙的刚度要比该层的构造柱低，上一层的荷载就有可能通过圈梁分散给下层的墙和构造柱，构造柱要承担相应被分散后的部分荷载，这时构造柱起支撑圈梁的作用，类似于框架柱的作用，即柱承梁的作用，这样更能有利于发挥圈梁和构造柱提高结构整体刚度的作用。
非屋面层与屋面层构造柱和圈梁的连接区别
- 对于非屋面层是圈梁主筋锚入构造柱主筋；对于屋面层不伸出屋面做女儿墙构造柱的构造柱则是构造柱主筋锚入圈梁主筋内。

三、其他相关构造要求

构造柱方面

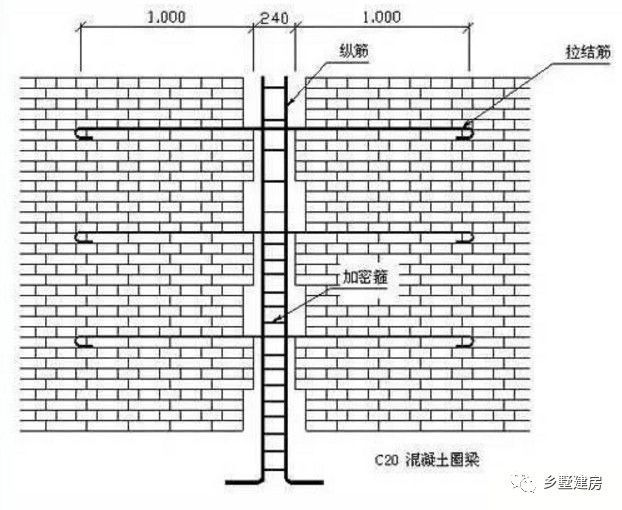

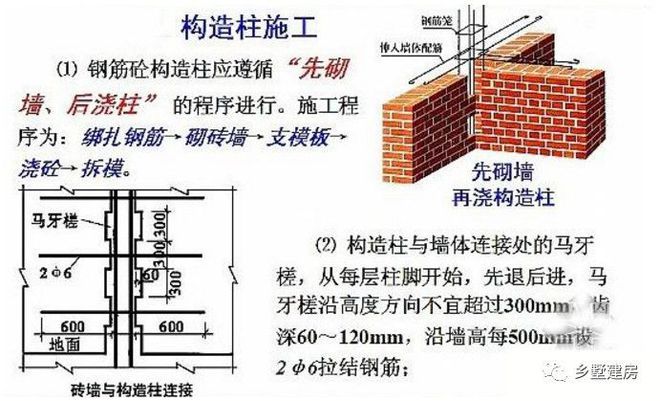

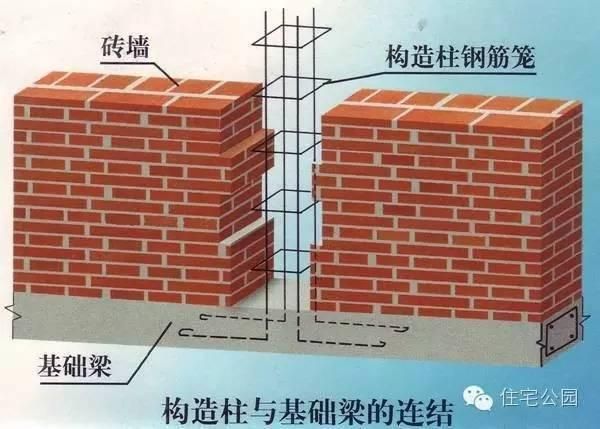

- 构造柱与墙连接处宜砌成马牙槎，并应沿墙高每隔500mm设2φ6拉结钢筋，每边伸入墙内不小于1m或伸至洞口边。构造柱的最小截面可采用240×180mm，房屋四角的构造柱可适当加大截面尺寸，施工时应先砌墙后浇柱，构造柱的混凝土强度等级不宜低于C15，钢筋级别一般为1级钢，混凝土保护层厚度为20mm，并不得小于15mm，也不宜大于25mm。纵向钢筋应采用4φ12，箍筋间距不宜大于250mm，且在柱上、下端宜适当加密；7度时超过6层，8度时超过5层，9度时构造柱纵向钢筋宜采用4φ14，箍筋间距不应大于200mm。构造柱可不单独设置基础，但应伸入地下500mm，宜在柱根设置120mm厚的混凝土座，将柱的竖向钢筋锚固在该座内，这样有利于抗震，方便施工。当有基础圈梁时，可将构造柱竖向钢筋锚固在低于室外地面下50mm的基础圈梁内。若遇基础圈梁高于室外地面（室内、外高差较大），仍应将构造柱伸入室外地面下500mm，在柱根设置120mm厚的混凝土座。当墙体附有管沟时，构造柱埋置深度应大于沟的深度。
圈梁方面
- 圈梁应连续设置在墙的同一水平面上，并尽可能的形成封闭圈，当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁，附加圈梁与截面圈梁的搭接长度不应小于其垂直间距的二倍，且不得小于1米。纵横墙交接处的圈梁应有可靠的连接，刚弹性和弹性方案房屋，圈梁应与屋架、大梁等构件可靠连接。圈梁的宽度易与墙厚相同，当墙厚大于等于240毫米时，圈梁的宽度不易小于2/3墙厚；圈梁高度应为砌体厚度的倍数，并不小于120毫米；设置在软弱粘性土、液化土、新近填土或严重不均匀土质上的基础内的圈梁，其截面高度不应小于180毫米。圈梁兼作过梁时，过梁部分的钢筋应按计算用量另行增配。
