管道桁架跨越

管道桁架跨越是一种桥梁结构设计，它利用桁架结构来承载跨越河流或山谷的管道。这种设计通常用于运输石油、天然气或其他流体介质。桁架跨越的主要特点包括其独特的几何形状和材料选择。，，在设计过程中，工程师需要仔细考虑管道的位置、大小以及所需的支撑条件。这可能涉及到对现有地形的详细分析，以及对可能的地质条件进行评估。为了确保管道的安全和稳定，桁架的设计必须能够承受各种负载，包括风载、雪载和地震载荷。，，管道桁架跨越的设计需要考虑多种因素，包括管道的重量、流速、温度变化以及潜在的腐蚀问题。还需要考虑到维护和检修的需求，以确保管道的长期运行。，，管道桁架跨越是一种复杂的工程挑战，需要高度的技术知识和经验来完成。随着技术的发展和经验的积累，这种设计方法已经变得越来越普遍和有效。

一、管道桁架跨越的定义与结构

• 定义：桁架跨越属于梁式跨越结构，是长输油气管道常用的跨越河流方式之一。其上部结构通常采用三角形或者梯形的空间钢结构，管道敷设在桁架上弦或者下弦平面之上，下部结构一般为钢筋混凝土桥墩及基础。

二、管道桁架跨越的技术特点

• 适用跨度：一般适用于跨度较小的河流跨越，跨度通常小于90米。
• 刚度与稳定性：整体钢度大、稳定性较好，技术比较成熟，在国内的设计、施工中得到了广泛运用。

三、管道桁架跨越的施工要点

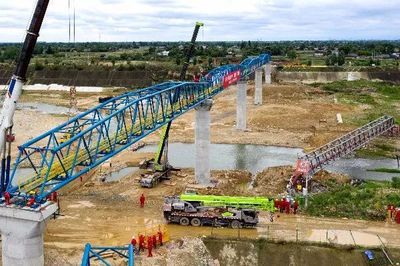

• 施工方法：大跨度管道桁架跨越多采用牵引(顶推)方法施工，但施工荷载和外界因素会导致桁架杆件产生复杂的应力状态，所以过程控制对整个施工成败具有关键作用。

四、工程实例

• 西气东输一线黄河跨越工程：采用桁架跨越方式，工程位于宁夏回族自治区中卫县境内沙坡头附近，首次采用多跨桁架结构，单榀桁架长85米、高6米、宽4.5米，重54吨，采用连续跨越的方式通过黄河，总跨越长为540米。
• 中缅油气管道（境外段）米坦格河跨越：是中缅油气管道缅甸段唯一的跨越工程，也是全线的控制性工程，位于缅甸曼德勒省，三跨，单榀重量达60吨，共195m，是首个大口径油气管道共用的跨越工程，位于高地震烈度区，设计地震峰值加速度达0.4g，首次采用了牵引法架设桁架。
