承重砖墙开洞施工方案设计

郑州钢结构施工工程12秒前1阅读0评论

承重砖墙开洞施工方案设计是一项重要的工程任务，它涉及到确保建筑结构安全和功能性。在设计过程中，需要综合考虑以下几个关键因素：，，1. 结构分析：首先进行详细的结构分析，评估墙体的承载力、稳定性和可能的裂缝影响。这通常包括使用计算机模拟和有限元分析来确定墙体的应力分布和潜在弱点。，，2. 安全标准：遵循当地建筑规范和安全标准，确保所有的施工活动都符合国家或地区的法规要求。，，3. 开洞位置：选择适宜的开洞位置，以减少对墙体完整性的影响，并避免对相邻结构造成损害。通常建议在非承重区域进行开洞。，，4. 开洞尺寸：根据墙体的具体条件和预期的使用需求，确定合适的开洞尺寸。开洞大小应足以满足功能需求，同时保持足够的结构强度。，，5. 支撑系统：设计适当的支撑系统来维持墙体的稳定性。这可能包括使用钢筋、混凝土块或其他加固材料。，，6. 施工顺序：制定一个清晰的施工流程，从准备阶段到最终的封闭工作，每一步都应仔细规划和执行。，，7. 质量控制：在整个施工过程中实施严格的质量控制措施，确保所有操作达到预定的安全和质量标准。，，通过这些步骤，可以确保承重砖墙开洞施工既安全又高效，同时满足建筑的功能和美观要求。

一、施工前准备

定位和测量
- 精确确定承重砖墙上开洞的位置和尺寸，包括高度、宽度和深度。使用专业测量工具，如激光测距仪、水平仪等，确保开洞位置不会影响建筑结构的稳定性和安全性。这是因为承重墙在建筑结构中承担重要的支撑作用，任何不当的开洞都可能导致结构问题。引用自[1]：“首先，确定墙壁上开洞的位置和尺寸。使用测量工具，精确地确定开洞的高度、宽度和深度。确保开洞位置不会影响建筑结构的稳定性和安全性。”
规划和设计
- 根据开洞的目的（如安装门窗等），制定详细的施工方案和设计图纸。考虑到承重砖墙的结构和承重能力，合理确定开洞的形状和尺寸。对于承重砖墙，由于其特殊性，开洞形状一般要尽量规则，减少应力集中点。引用自[1]：“根据开洞的目的，制定施工方案和设计图纸。考虑到墙壁的结构和承重能力，确定开洞的形状和尺寸。”
获取许可证和审批
- 按照当地的建筑法规和规定，提交必要的申请以获取相关的许可证和审批文件。在很多地区，对承重砖墙的改造都有严格的规定，未经许可的开洞属于违规行为，可能面临处罚并对建筑安全造成威胁。引用自[1]：“在进行墙壁开洞施工之前，确保获得相关的许可证和审批文件。根据当地的建筑法规和规定，提交必要的申请，并等待批准。”
准备施工材料和工具
- 材料：根据施工方案准备材料，如砖块（用于可能的修补）、水泥、砂浆等用于完善开洞边缘和结构修补。如果需要对开洞后的墙体进行加固，可能还需要钢材等加固材料。
- 工具：常用的工具包括电钻、锤子、木锯等，若采用水钻切割方式还需要准备水钻设备。引用自[1]：“根据施工方案和设计图纸，准备所需的施工材料和工具。常用的材料包括砖块、水泥、石膏板等，常用的工具包括锤子、电钻、木锯等。确保所有材料和工具都在施工前到位，并保持良好的状态。”

二、施工过程步骤

确保施工区域安全
- 在施工前，清理施工区域，移除可能影响施工的障碍物，如家具、装饰物品等。用安全标识标明施工区域，防止无关人员进入，避免造成意外伤害。引用自[1]：“确保施工区域安全在施工前，清理施工区域，确保周围的环境安全。移除可能影响施工的障碍物，并用安全标识标明施工区域。”
标记开洞位置
- 根据设计图纸，在承重砖墙上准确标记出开洞的位置和尺寸。使用直尺和水平仪确保标记的准确性，这有助于后续施工按照预定计划进行，减少误差。引用自[1]：“标记开洞位置根据设计图纸，在墙壁上标记出准确的开洞位置和尺寸。使用直尺和水平仪来确保标记的准确性。”

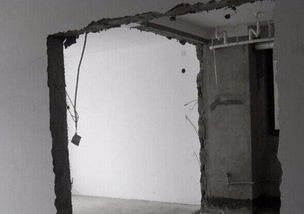

打开砖墙表面
- 可采用水钻或锤子等工具，从标记位置开始打开砖墙表面。如果使用水钻，要注意控制钻孔的深度和方向；若使用锤子，操作需小心，避免过度破坏周围结构，确保墙体的稳定性。引用自[1]：“打开墙壁表面使用电钻或锤子，从标记的位置开始打开墙壁表面。小心操作，确保不会损坏周围结构和墙壁的稳定性。”
清理碎片和残留物
- 开洞后，及时清理开洞区域的砖块碎片、灰尘等残留物。可使用吸尘器清理灰尘，用铲子清理较大的砖块碎片，保证开洞区域及周围的清洁，为后续施工创造良好条件。引用自[1]：“清理碎片和残留物开洞后，清理开洞区域的碎片和残留物。使用吸尘器或刷子来清理墙壁的内部和周围。”
安装支撑结构
- 对于承重砖墙开洞，安装支撑结构尤为重要。
- 预制过梁安装：

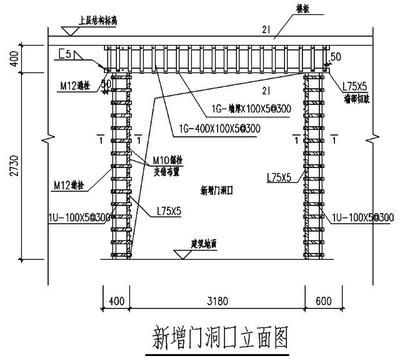

  - 可以采用在开洞洞口上填塞预制过梁的方法。先在洞口上皮砖墙一侧开一个与预制过梁尺寸大小相同的洞口，再在洞口上皮砖墙另一侧开一个相同大小的洞口，然后将预制过梁放入。引用自[2]、[3]：“在开洞洞口上填塞预制过梁的方法。即首先在洞口上皮砖墙一侧开一个预制过梁尺寸大小与洞口相同的洞口，然后再与洞口上皮砖墙另一侧开一个相同大小的洞口，将预制过梁放入。”
- 构造柱设置：
  - 对洞边砖墙进行留槎切割，留槎尺寸及间距为60×300@600，切割完成后，现浇80mm宽的竖向混凝土带作为构造柱，用以支撑预制过梁并对洞边砖墙补强。构造柱的竖向分布筋为Φ8@200，主筋为3Φ10。引用自[2]、[3]：“洞两边用于补强的后作构造柱的设计构造及施工作法。首先对洞边砖墙进行留槎切割，通过咬槎保证现浇混凝土带与砌体共同工作，留槎尺寸及间距为60×300@600，切割完成后，现浇80mm宽的竖向混凝土带作为构造柱，用以支撑预制过梁并对洞边砖墙补强。现浇混凝土带均为构造配筋，竖向分布筋Φ8@200，主筋为3Φ10。”
完善开洞边缘
- 使用砂浆完善开洞的边缘，使开洞边缘与周围砖墙表面平齐，并充分固定。如果有需要，还可以对边缘进行抹灰等处理，保证外观的一致性。引用自[1]：“完善开洞边缘使用砂浆或石膏板，完善开洞的边缘。确保开洞边缘与周围墙壁表面平齐，并充分固定。”
结构修补
- 如果开洞过程导致了原有结构的损坏，根据需要进行修补工作。例如，使用水泥砂浆对墙体的微小裂缝或破损处进行修补，恢复墙体的强度和稳定性。引用自[1]：“结构修补如果开洞导致了原有结构的损坏，根据需要进行修补工作。使用适当的材料，如水泥砂浆，进行结构修补，以恢复墙壁的强度和稳定性。”
表面处理
- 根据需要对开洞区域进行表面处理。可以使用与原墙体颜色相近的油漆或墙壁涂料等材料，使开洞区域与周围砖墙表面在外观上保持一致。引用自[1]：“表面处理最后，根据需要对开洞区域进行表面处理。可以使用油漆或墙壁涂料等材料，使开洞区域与周围墙壁表面一致。”

三、安全事项

个人防护装备
- 施工人员必须佩戴安全帽、手套和护目镜等个人防护装备，防止在施工过程中受到砖块掉落、灰尘入眼等伤害。
通风条件
- 确保施工现场通风良好，由于开洞过程中会产生粉尘，良好的通风可以防止粉尘和有害气体（如水泥粉尘中的化学成分）的积聚，保护施工人员的呼吸道健康。
工具设备使用
- 确保使用合适的工具和设备，并在施工前检查其状态。例如，电钻的电源线是否破损，水钻的钻头是否锋利等。当使用电动工具时，注意电源线的安全，防止触电事故；确保工具的操作正确和稳定，避免因操作不当造成意外伤害。
注意周围人员和设备
- 在施工过程中，要时刻注意周围的人员和设备。特别是在使用大型工具或进行拆除作业时，防止施工过程对周围人员造成伤害或对其他设备造成损坏。
