桁架施工图应包括**简图、杆件长度与内力标注、起拱等**内容。，，桁架施工图是钢结构工程中不可或缺的技术文件，它不仅指导着实际的施工过程，还确保了工程的质量与安全。在设计阶段，工程师需要根据建筑的功能要求和结构特点来绘制出精确的施工图。施工图不仅要详细展示构件的几何尺寸和内力分布，还要考虑到施工过程中的实际需求，如安装顺序、材料供应、工人操作等。

桁架施工图包含内容

桁架施工图通常包含以下内容：

结构设计相关说明
- 结构设计总说明，如结构形式（如钢结构中的排架、桁架结构等）、结构安全等级（如二级）、地基基础设计等级（如丙级）、抗震设防烈度（如7度）、抗震风压（如0.4kN/㎡）、雪压（如0.4kN/㎡）等设计参数说明。
- 设计依据，例如相关工程初步设计文件、批复文件，以及遵循的设计规范，像交通部部颁标准《公路工程技术标准》(JTJ001 - 97)、《公路桥涵设计通用规范》(JTJ021 - 89)等。
- 设计荷载说明，如栏杆竖向力（如1.2kN/m）、水平力（如2.5kN/m），风载（如基本风压900Pa），地震荷载（如采用地震动峰值加速度0.10g）等。
基础相关图纸
- 基础平面布置图，展示基础在平面上的位置分布情况。
- 基础详图，详细描述基础的结构构造，如承台及基础梁平面图等，包含尺寸、配筋等详细信息。
- 地脚锚栓平面布置图，明确锚栓的位置布局。
桁架自身相关图纸
- 桁架平面布置图，例如桁架梁平面布置图、桁架柱平面布置图，展示桁架在平面中的布置位置和相互关系。

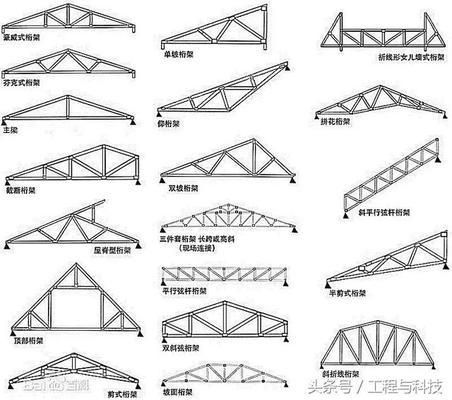

- 桁架立面图、剖面图，从不同角度（立面、剖面）呈现桁架的外形、高度、杆件的布置等结构特征。
- 桁架杆件相关图
  - 杆件几何尺寸图，准确标注杆件的长度、截面尺寸等参数。
  - 杆件内力图，显示杆件在受力情况下的内力分布情况。
  - 杆件安装图，指导杆件的安装顺序和位置关系。
- 节点详图，对桁架的连接节点进行详细绘制，包括节点处杆件的连接方式、焊缝要求（如帖角焊、单斜边半渗透槽焊、双斜边全渗透槽焊、双斜边半渗透槽焊等）、螺栓连接等细节内容。
其他相关图纸
- 屋面相关图纸
  - 屋面节点详图，对于屋面结构的节点构造进行详细说明。
  - 屋面板布置图，展示屋面板的铺设位置和方式。
- 檩条相关图纸，如檩条布置图，确定檩条的安装位置和布局方式。
- 柱相关图纸，例如钢柱详图、柱间支撑平面图等，详细描述柱的结构和支撑情况。
