桁架结构支座设计是确保结构稳定性和承载能力的关键步骤，其安装过程中可能遇到的常见问题包括：，，1. 定位不准确：支座在安装时如果位置偏移或未正确对准，可能导致整个结构受力不均，影响结构的稳定性。，2. 安装偏差：支座的安装角度、高度或水平方向上的偏差都可能导致结构受力不均衡，增加疲劳损伤的风险。，3. 材料选择不当：支座的材料强度、刚度和耐久性不符合设计要求，会影响结构的长期性能。，4. 连接问题：螺栓、销钉等连接件的紧固不足或过度紧固都会影响支座的可靠性和整体稳定性。，5. 环境因素：恶劣的环境条件，如温度变化、湿度过大或腐蚀性气体，可能对支座材料造成损害，进而影响结构的性能。

桁架结构支座设计

桁架结构支座的设计是一个复杂的过程，涉及到多种技术和材料的选择。以下是基于提供的搜索结果的一些关键点和设计考虑因素。

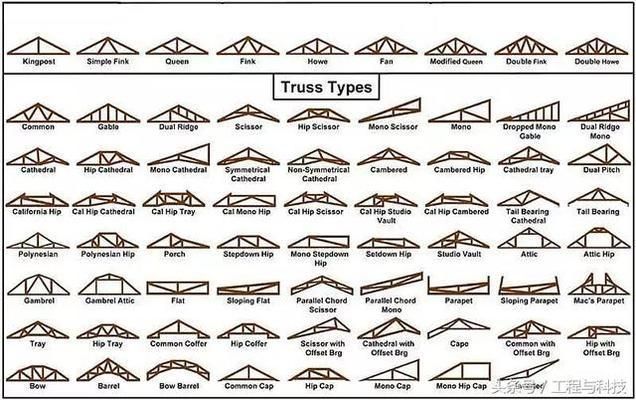

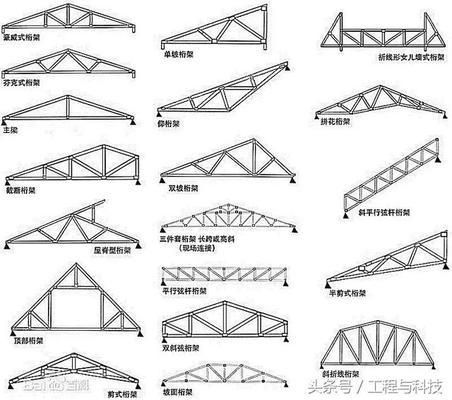

桁架结构支座的基本构成

桁架结构支座通常由多个杆件和节点组成，这些杆件通过连接元件在节点处固定。在钢结构桁架球型（铰）支座的例子中，支座由上座板、下座板、凸形中间板以及两块不同形状的板组成。下座板中间为一凹形球面，与凸形中间板相对应，通过球面与之滑动来满足梁端的转动。上座板上的四氟板与中间钢板上的另一四氟板组成第二滑动面，完成上下结构体因温差等因素产生的伸缩位移。

设计性能和技术参数

在设计桁架结构支座时，需要考虑其主要技术性能，包括：

承受竖向载荷：支座应能够承受垂直方向的载荷。
抗竖向拉力：确保在竖向地震时上下结构不脱节。
抗水平力：保证水平地震时结构不脱落。
适应径向和环向位移：支座应能够适应径向和环向的位移要求。
适应任意方向的转角：支座应能够适应任意方向的转角要求。
减震性能：支座应具有良好的减震性能。
均匀传力：通过球面传力，不出现力的缩颈现象，作用在上、下结构的反力比较均匀。
长寿命：支座不用橡胶承压，不存在橡胶老化对支座的影响，使用寿命长。

技术参数

桁架结构支座的技术参数包括：

竖向承载力分为500KN~10000KN十四个级别。
抗水平力为竖向承载力的20%。
抗竖向拉力为竖向承载力的30%。
设计转角为0.08rad（可根据用户要求另行设计）。
径向位移量±20mm-±50mm，环向位移量±60mm-±100mm。

安装和固定

桁架结构支座的安装方式主要有锚固和焊接锚固。由于支座的螺栓孔和施工现场预留的螺栓孔位置可能不一致，因此不推荐采用螺栓安装。现场焊接技术比较成熟，推荐采用焊接方式进行连接。在焊接时，必须设置预埋钢板，与接触的一面还应焊接锚固筋，以求一定的强度和刚度。预埋钢板应有适当数目的、直径不大的、均匀分布的排气孔。焊接时不应连续施焊，要采用断续焊接的方式逐步焊满，以避免焊接时局部温度过高而使支座或预埋钢板变形。
