砖混结构的承重墙开门洞加固方案设计图是针对需要对砖混结构中的承重墙进行开口或开洞的工程而制定。该方案的设计要点包括确保结构的稳定性、安全性和耐久性，同时满足建筑功能和使用需求。设计过程中，首先需评估开口位置的承重能力和墙体的结构完整性，然后选择合适的加固方法，如增加钢筋、使用碳纤维布或喷射混凝土等。还需考虑开口尺寸、形状及与周边结构的连接方式，并确保加固后的墙体能够承受预期的荷载。在施工阶段，应严格按照设计图纸和施工规范执行，并进行必要的监测和验收，以确保加固效果达到设计要求。

砖混承重墙开门洞加固方案设计图

砖混结构的承重墙开门洞后，为了确保结构的安全性和稳定性，需要采取相应的加固措施。以下是几种常见的加固方法及其设计要点：

1. 置换混凝土加固法

适用情况：适用于受压区混凝土强度偏低或有严重缺陷的梁、柱等混凝土构件的加固。

设计要点：

• 材料选择：选用高强度等级的混凝土。
• 施工方法：将原有混凝土去除，重新浇筑高强度混凝土。
• 注意事项：施工周期较长，可能会影响正常使用。

2. 绕丝法

适用情况：适用于混凝土结构构件截面承载力不足或需要施加横向约束力的情况。

设计要点：

• 材料选择：选用高强度钢丝。
• 施工方法：在混凝土构件表面绕丝，增加构件的抗弯能力和稳定性。
• 注意事项：适用于较小面积的加固，不适合大面积应用。

3. 锚栓锚加固法

适用情况：适用于混凝土强度等级为C20、C60的混凝土承重结构的改造、加固。

设计要点：

• 材料选择：选用高强度螺栓和锚栓。
• 施工方法：在承重墙上打孔，插入锚栓，通过螺栓连接加固件。
• 注意事项：不适用于严重风化的结构和轻质结构。

4. 加大截面加固法

适用情况：适用于梁、板、柱、墙等混凝土构件的加固。

设计要点：

• 材料选择：选用与原结构相同的混凝土。
• 施工方法：在原构件外增加一层混凝土，增加构件的截面尺寸。
• 注意事项：施工周期较长，可能会影响正常使用，且加固后的建筑物净空会有所减小。

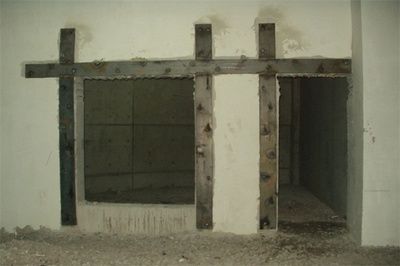

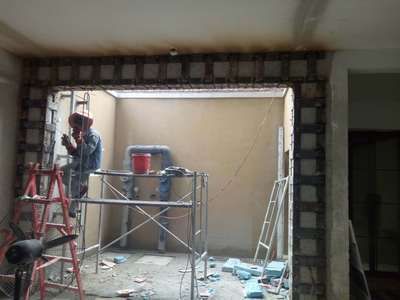

5. 粘接外包型钢加固法

适用情况：适用于需要大幅度提高承载能力的混凝土结构加固。

设计要点：

• 材料选择：选用高强度钢材。
• 施工方法：在混凝土构件表面粘贴型钢，通过化学粘结剂固定。
• 注意事项：用钢量较大，不适用于高温场所。

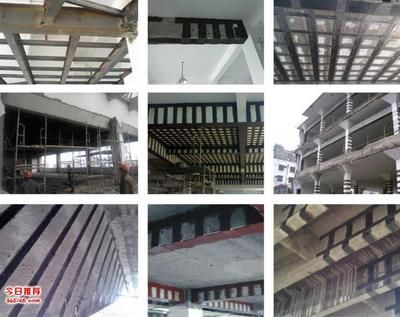

6. 粘贴纤维增强塑料加固法

适用情况：适用于各种受力性质的混凝土结构构件和一般建筑物的加固。

设计要点：

• 材料选择：选用高性能纤维增强塑料。
• 施工方法：在混凝土构件表面粘贴纤维增强塑料布。
• 注意事项：需要专门的防火处理，具有耐腐蚀、耐潮湿等优点。

设计图注意事项

• 荷载计算：根据实际荷载情况，计算加固后的结构承载能力。
• 节点设计：确保加固部位与原结构的良好连接，避免应力集中。
• 施工细节：标注详细的施工步骤和质量控制要求。
• 安全措施：制定施工现场的安全管理措施，确保施工人员和建筑物的安全。

由于设计图的具体绘制需要专业的建筑设计软件和专业知识，建议由具备资质的结构工程师进行设计。如果您需要具体的加固方案设计图，建议联系专业的建筑加固公司或设计院进行详细咨询和设计。
