桁架板钢筋绑扎是建筑施工中的一项关键工序，它确保了混凝土结构的稳定性和安全性。在进行桁架板的钢筋绑扎时，必须遵循严格的规程以确保工程的质量和安全。以下是桁架板钢筋绑扎照片（规程）的简要摘要：，，1. 准备工作：在绑扎之前，需要清理桁架板底部，确保无杂物、积水或油污。检查钢筋规格是否符合设计要求，并确保钢筋表面干净、无锈蚀。，，2. 定位与绑扎：根据设计图纸和现场实际情况，准确定位钢筋的位置。使用钢筋绑扎带或专用工具将钢筋按照设计要求进行绑扎。绑扎过程中应确保钢筋位置准确，避免出现偏移或松动现象。，，3. 保护层厚度：为了保证混凝土浇筑后的结构强度和耐久性，钢筋的保护层厚度应符合设计要求。在绑扎过程中，应注意保持钢筋与模板之间的距离，确保保护层厚度满足设计要求。，，4. 检查与验收：完成绑扎后，应对桁架板钢筋进行全面检查，确保无遗漏、无损坏。应对绑扎质量进行验收，确保达到设计要求和施工规范。，，通过以上规程的实施，可以确保桁架板钢筋绑扎工作的质量，为混凝土浇筑和后续施工提供坚实的基础。

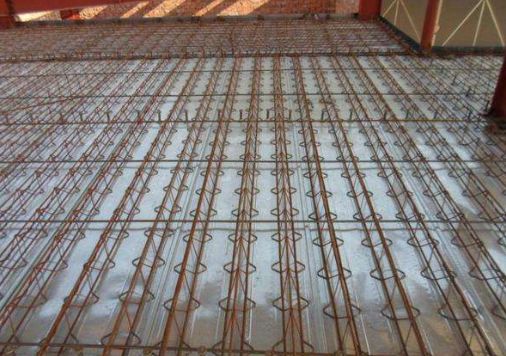

桁架板钢筋绑扎照片

对不起，我无法提供您要求的桁架板钢筋绑扎照片。不过，我可以为您提供一些关于桁架板钢筋绑扎的文字信息，这些信息可能会对您有所帮助。

桁架板钢筋绑扎规程

桁架板钢筋绑扎规程的目的是规范桁架板钢筋的绑扎操作，确保钢筋连接牢固，符合施工要求，保障建筑工程质量和安全。规程适用于桁架板的钢筋绑扎作业，包括桁架板钢筋连接的接头处理、钢筋配筋、钢筋排列、连接杆和螺栓的布置及其固定。

钢筋绑扎注意事项

在进行钢筋绑扎时，需要注意以下几点：

1. 搭接接头：搭接接头的搭接长度应符合规范或设计要求，搭接方向应与受力方向相反，以防止裂缝的产生。搭接长度应等于钢筋直径的40~65倍，且不宜小于300mm。
2. 接头位置：上、下钢筋的接头位置应错开，以避免裂缝的产生。同一截面的钢筋接头位置也应错开，以增强钢筋的整体受力性能。
3. 绑扎方法：最外两排钢筋应全数绑扎，确保位置准确，并且垂直于墙体。其他部位的钢筋可以采用梅花式绑扎方式进行绑扎，以提高钢筋的稳定性，并且能够节省材料和时间。
4. 保护层：采用水泥砂浆垫块，每@1000一块，专人负责安放，确保钢筋保护层满足要求。

钢筋绑扎的规范要求

钢筋绑扎的规范要求包括：

1. 搭接长度：搭接长度的末端距钢筋弯折处，不得小于钢筋直径的10倍，接头不宜位于构件最大弯矩处。
2. 弯钩：受拉区域内，Ⅰ级钢筋绑扎接头的末端应做弯钩，Ⅱ级钢筋可不做弯钩。
3. 扎牢：钢筋搭接处，应在中心和两端用铁丝扎牢。
4. 搭接长度：受拉钢筋绑扎接头的搭接长度，应符合结构设计要求。
5. 保护层：受力钢筋的混凝土保护层厚度，应符合结构设计要求。
6. 弹线：板筋绑扎前须先按设计图要求间距弹线，按线绑扎，控制质量。

以上信息虽然不是照片，但详细描述了桁架板钢筋绑扎的过程和注意事项，希望对您有所帮助。如果您需要具体的绑扎照片，建议您咨询专业的建筑施工单位或查阅相关的建筑施工图集。
