砖墙砌体构造柱及圈梁的设置规范（构造柱与圈梁施工要点）

宝鸡加固设计公司10秒前1阅读0评论

砖墙砌体结构中的构造柱与圈梁是重要的抗震和承载构件。本规范详细阐述了这两种构件的设置标准、施工要点及验收要求。，，1. 构造柱：构造柱应沿墙体全长均匀布置，其间距不宜超过3米。构造柱的截面尺寸和配筋应根据墙体受力情况和设计要求确定。施工过程中，应确保构造柱的垂直度、位置准确，并采用合适的砂浆进行固定。，，2. 圈梁：圈梁应设置在墙体的四角或纵横墙交接处，其宽度不应小于120mm。圈梁的钢筋应按照设计要求配置，且应与构造柱连接。施工时应确保圈梁的垂直度和位置准确，并采用合适的砂浆进行固定。，，3. 施工要点：施工前应熟悉图纸和施工方案，确保施工人员具备相应的技能和经验。施工过程中应采取有效的质量控制措施，如使用合格的材料、设备等。应加强现场管理，确保施工安全和质量。，，4. 验收要求：施工完成后，应对构造柱和圈梁进行检查验收，确保其质量和性能达到设计要求。验收时应检查构件的尺寸、位置、钢筋配置等是否符合规定，以及砂浆的强度等指标是否达标。

砖墙砌体构造柱及圈梁的设置规范

构造柱的设置规范

构造柱的设置规范主要包括以下几个方面：

规范要求	适用条件
设置于抗震墙中	按照抗震规范要求

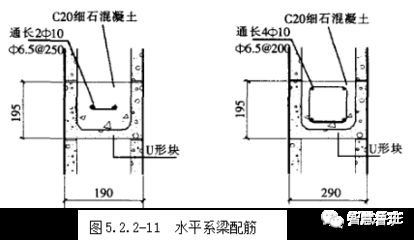

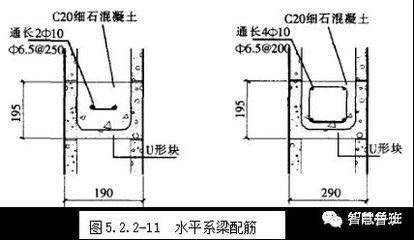

加构造柱或钢筋混凝土水平系梁	120(或100)厚墙墙高小于等于3m，开洞宽度小于等于2.4m；180(或190)厚墙墙高小于等于4m，开洞宽度小于等于3.5m
设置构造柱	墙体转角处无框架柱时、不同厚度墙体交接处
设置构造柱	墙长大于5m(或墙长超过层高2倍)时
设置构造柱	较大洞口两侧、无约束墙端部

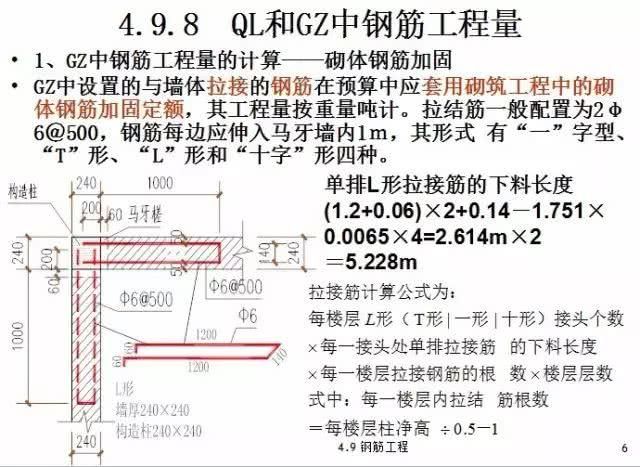

拉结筋为2Φ6@500	沿墙体全高布置

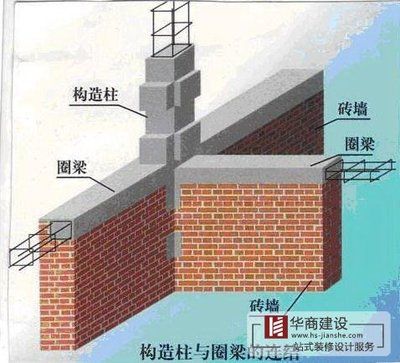

圈梁的设置规范

圈梁的设置规范包括以下几点：

规范要求	适用条件
宜连续设置在同一水平面上	不能截断，不可避免有门窗洞口堵截时，在门窗洞口上方设置附加圈梁
附加圈梁伸入支座不得小于2倍的高度	为被堵截圈梁的上平到附加圈梁的下平，且不得小于1000mm
每边伸入支座不小于240mm	过梁设置在门窗洞口的上方，宜与墙同厚

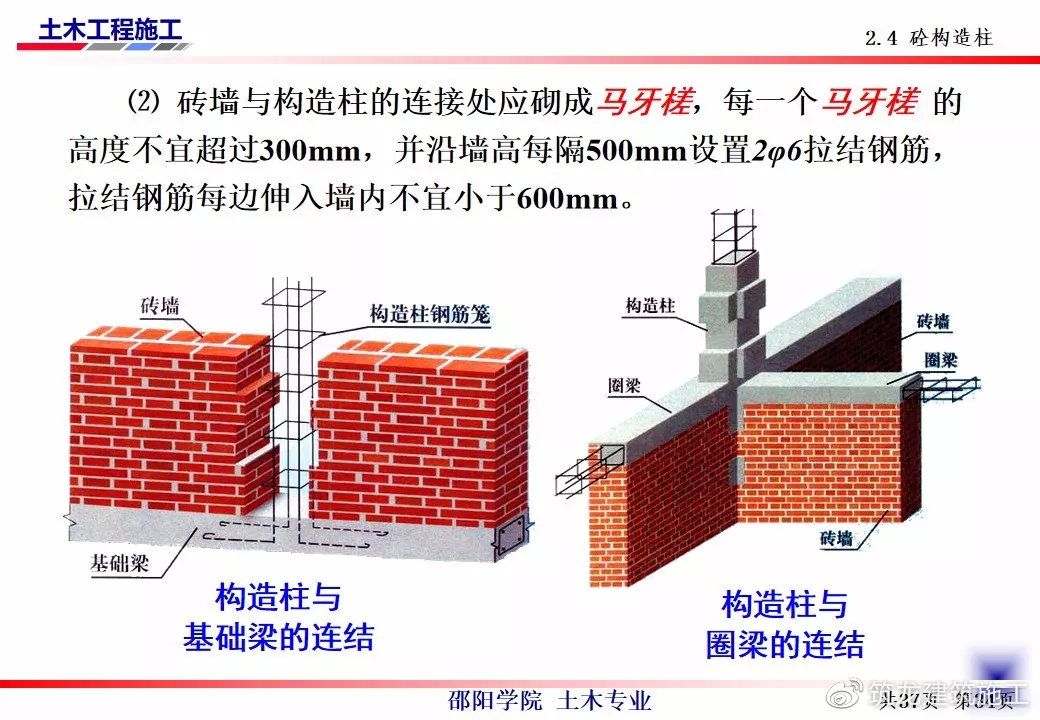

与砖墙体要在结构工程有水平拉接筋连接	构造柱在建筑物6、0mm设置2(6拉结筋，钢筋每边伸入墙内大于1000mm

以上规范是为了确保砌体结构的抗震性能和稳定性，同时也是为了在不增大截面尺寸的情况下，通过设置构造柱和圈梁来提高砌体的抗剪承载能力。
