砖墙设置圈梁（多层砌体工业房屋圈梁设置标准）

在多层砌体工业房屋中，圈梁的设置是结构设计的重要组成部分。根据相关标准，圈梁主要起到以下作用：，，1. 提高结构整体性：通过设置圈梁，可以增强建筑物的整体稳定性，防止在地震或其他外力作用下发生局部破坏。，2. 增强抗侧力能力：圈梁能够有效抵抗水平荷载，如风压和地震力，从而提高建筑物的抗侧性能。，3. 控制沉降：圈梁可以在一定程度上限制建筑物的不均匀沉降，保证建筑的安全使用。，4. 提供刚度：圈梁的存在增加了结构的刚性，有助于改善建筑物的抗震性能。，，在具体设置时，圈梁的位置、数量和间距需要根据建筑物的具体条件进行计算和确定。圈梁应设置在建筑物的主要承重墙之间，以最大程度地发挥其增强结构稳定性的作用。圈梁的设置还应考虑与其他构件（如楼板、墙体等）的协同作用，确保整个建筑物的结构安全。

一、圈梁设置的基本要求

• 布局要求
  • 圈梁宜连续地设在同一水平面上，并形成封闭状；当圈梁被门窗洞口截断的时候，应在洞口的上部增设相同截面的附加圈梁。附加圈梁与圈梁的搭接长度不应小于其中到中垂直间距的2倍，且不得小于1m。
  • 刚弹性和弹性方案房屋，圈梁应与屋架、大梁等构件可靠连接。
• 尺寸与配筋要求
  • 钢筋混凝土的圈梁宽度一般与墙厚相同，当墙厚$h\geq240mm$h≥240mm时，宽度不宜小于$2h/3$2h/3；圈梁的高度不应小于$120mm$120mm。纵向的钢筋不应少于$4∮10$4∮10，绑扎接头的搭接长度按受拉钢筋考虑，箍筋间距不应大于$300mm$300mm 。

二、不同类型建筑砖墙圈梁设置

• 多层砌体结构民用房屋
  • 住宅、办公楼等层数为$3 - 4$3?4层时，应在檐口标高处设置圈梁一道；当层数超过$4$4层时，除应在底层和檐口标高处各设置一道圈梁外，至少应在所有纵、横墙上隔层设置。
• 多层砌体工业房屋
  • 应每层设置现浇混凝土圈梁。
• 设置墙梁的多层砌体结构房屋
  • 应在托梁、墙梁顶面和檐口标高处设置现浇钢筋混凝土圈梁。
• 砖砌体结构房屋
  • 檐口标高为$5 - 8m$5?8m时，应在檐口标高处设置圈梁一道；当檐口标高大于$8m$8m时，应增加设置数量。
• 砌块及料石砌体房屋
  • 檐口标高为$4 - 5m$4?5m时，应设置圈梁一道；当檐口标高大于$5m$5m时，应增加设置数量。
• 有吊车或较大振动设备的单层工业房屋
  • 除在檐口或窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。

三、特殊情况的圈梁设置

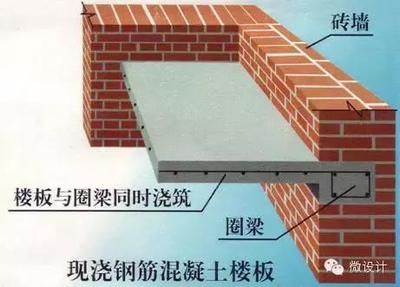

• 在采用现浇钢筋混凝土楼(屋)盖的多层砌体结构房屋的层数如果是超过$5$5层的时候，除在槽口标高处设置一道圈梁外，可隔层设置圈梁，并与楼(屋)面板一起现浇。未设置圈梁的楼面板嵌入墙内的长度不应小于$120mm$120mm，并沿墙长配置不少于$2∮10$2∮10的纵向钢筋。
• 当墙高大于$4m$4m之时，构造要求在墙半高来进行设置圈梁，圈梁基本上都是设置于板底或者是门窗洞口顶部并兼过梁。
