楼房改造加固设计图纸怎么看的

摘要：楼房改造加固设计图纸是建筑结构改造和维修中的重要文档，它详细描述了材料规格、数量和施工方法。要正确解读这些图纸，首先需要了解其基本结构，包括材料名称、规格尺寸、单位重量等信息。一般加固施工图纸包括图纸目录、总平面图、设计及施工说明（总说明）、做法表（建筑构造、加固）；节点详图（节点大详图）、平面图、立面图、剖面图等，要统一整合查看切莫断章取义。目前我国建筑业应处于新建与改造并重阶段并逐步向第三阶段发展，大量建筑已存在明显的安全隐患，急需对其进行加固改造设计。随着社会的发展和人们生活方式的改变，一大批旧建筑使用功能需要变更，旧城改造成... 加固设计图纸的审核是建设单位必须进行的程序，以确保加固工程的质量和安全性。审核过程中，审核人员会对加固设计图纸进行细致的检查，包括...

一、查看图纸目录

首先要查看图纸目录，从而了解图纸的组成和内容。图纸目录一般包含每张图纸的名称、内容和编号等信息。通过它可以对房屋的设计情况有所了解，例如原始建筑测量图、装饰平面布局图等是否存在于其中等内容。

二、熟悉图纸上的符号含义

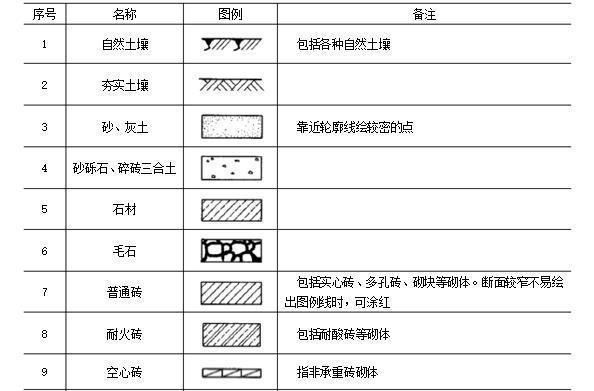

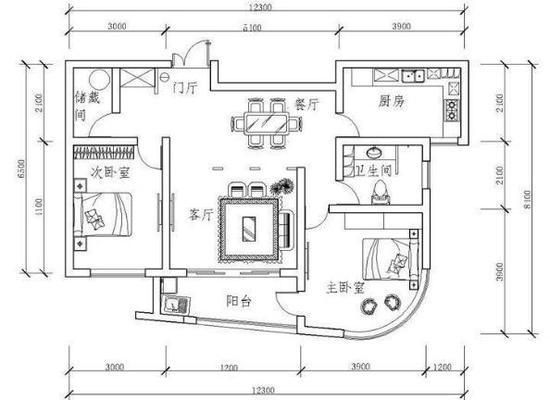

• 建筑构件符号
  • 门一般用扇形表示，且能表示门的开启方向（往里面开等情况）；窗户一般由3根线链接，而飘窗则在下端多一条虚线等。理解这些符号有助于准确把握设计意图。
• 加固相关特殊符号
  • 在加固图纸中可能会有特定符号表示加固的方式，例如用特定的图标表示碳纤维加固、粘钢加固等位置和范围。如果是梁柱加固，可能有符号区分加大截面法加固和复合砂浆钢筋网加固法的区域等，需要结合图纸说明来确定这些符号的意义。

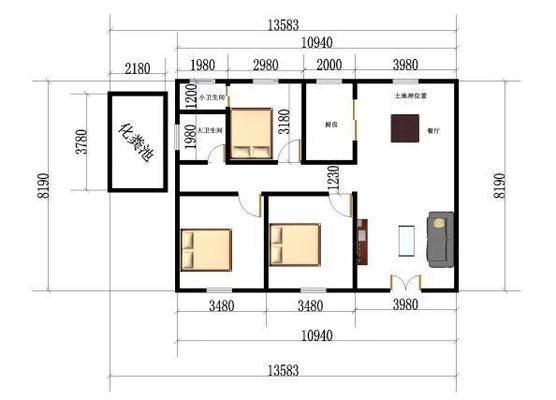

三、明确工程平面尺寸关系

• 不同类型尺寸
  • 细部尺寸：指各个构件的具体尺寸，例如一根梁的截面尺寸等。
  • 轴线间尺寸：是指轴线之间的距离，它对于确定建筑物的布局和结构框架非常关键。
  • 总尺寸：指整个建筑物的尺寸。通过检查这些尺寸之间的关系，可以判断图纸的准确性和一致性。

四、关注加固相关的特定内容

• 加固部位明确
  • 在图纸中会明确标识出需要加固的部位，如楼板开洞后的加固位置、梁的加固段等。例如某工程因为二楼开洞，在图纸上就会详细标注出对部分板、梁进行加固处理的具体部位。
• 加固材料与方法
  • 加固材料：若采用碳纤维加固，图纸会说明碳纤维的规格（如300g碳纤维）等信息；若是粘钢加固，可能会提及钢板的材质等要求。
  • 加固方法：会表明是采用加大截面法、复合砂浆钢筋网加固法，还是碳纤维加固、粘钢加固等具体的加固方法，同时可能会有相应的详图展示操作方式，像梁柱加固中如何进行加大截面法操作的构造详图等内容。

五、理解结构相关的内容

• 结构平面图查看
  • 对于多层楼房，要查看各层的结构平面布置图，包括新增柱基础平面图、各节点加固大样图等。了解结构的布局，如柱子的位置、梁的走向等，以及加固后结构的变化情况，像原框架柱配筋图在加固后的变化等。
• 结构加固设计说明
  • 这部分内容会详细阐述结构加固的设计依据、设计标准、荷载取值等重要信息。例如抗震设防要求提高后，结构加固是如何满足新的抗震标准的等内容在其中会有解释。
