楼房改造加固设计图的绘制是一个涉及多个专业领域和复杂计算的过程。以下是对楼房改造加固设计图案例分析的描述：，，在设计开始阶段，需要进行现场勘察，了解建筑物的结构特点、使用情况以及周围环境等因素。这有助于确定加固方案的目标和范围。，，根据建筑物的实际状况和使用需求，选择合适的加固方法和材料。对于老旧建筑，可以考虑采用碳纤维布、预应力混凝土等先进加固技术。，，在设计方案制定过程中，需要综合考虑结构安全性、经济性以及施工可行性等多个因素。这包括对建筑物的结构进行有限元分析、计算加固后的结构承载能力等。，，将设计方案转化为图纸，包括平面布置图、立面图、剖面图以及节点详图等。这些图纸应详细描述加固措施的具体位置、尺寸和材料要求，以便于施工人员按照设计要求进行施工。，，楼房改造加固设计图的绘制是一个复杂而细致的过程，需要综合考虑多个因素并遵循相关法规和技术规范。通过合理的设计，可以确保建筑物的安全性和稳定性，延长其使用寿命。

楼房改造加固设计图绘制相关要素

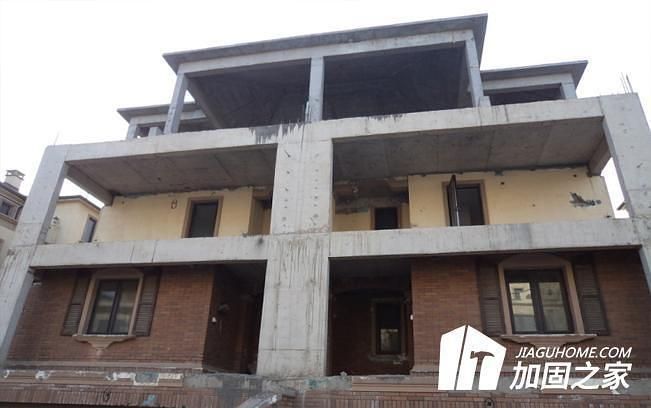

了解建筑结构现状
- 对原建筑结构进行详细的勘查和检测，包括结构体系（如框架结构、框架 - 核心筒结构等）、构件尺寸（柱、梁、板等的截面尺寸）、混凝土强度、钢筋配置以及结构的使用情况等信息的收集。这是绘制改造加固设计图的基础，只有准确掌握现有结构的情况，才能合理地进行改造加固设计。例如在某商业、办公综合大楼的改造加固项目中，就需要对原设计方案、已建部分的结构情况（包括构件尺寸、配筋、混凝土强度等）进行详细了解和检测。
明确改造加固目标
- 功能需求方面
  - 如果是为了增加建筑物的使用功能，如将办公区域改为商业区域，需要考虑空间布局的调整，包括增加或拆除隔断墙、改变房间的大小和形状等，这些都会反映在设计图上。
  - 若是对住宅进行改造加固，可能是为了增加房间数量、改善采光通风等，相应地在设计图中要体现出新开窗户的位置、新砌墙体的位置等。
- 结构安全方面
  - 根据结构鉴定结果，针对结构存在的问题（如抗震性能不足、某些构件承载能力不够等）确定加固措施。例如，如果柱子的轴压比大于规范限值要求，可能需要对柱子进行加固，设计图中就要标明柱子加固的方式（如增大截面法、外包钢法等）以及加固的范围和尺寸。
选择合适的绘图软件
- AutoCAD
  - 这是建筑设计领域广泛使用的专业绘图软件。它具有强大的二维绘图功能，能够精确绘制建筑平面图、剖面图、立面图等。在楼房改造加固设计中，可以利用其绘制原建筑结构的图纸，并在上面叠加改造加固的内容，如新增的结构构件、加固的部位等。
  - AutoCAD还支持三维建模功能，对于复杂的结构改造，可以先建立三维模型，直观地展示改造前后的结构变化，便于检查结构的合理性和空间关系。
- PKPM系列软件（如PMCAD、SATWE等）
  - 这些软件主要用于结构分析和设计。在楼房改造加固设计中，可以利用PMCAD进行结构平面布置的绘制和修改，准确输入原结构和改造部分的信息。然后通过SATWE等软件进行结构的内力分析和配筋计算，根据计算结果调整设计图中的构件尺寸和配筋等内容。
绘制基本结构图纸
- 平面图
  - 绘制原建筑的各层平面图，标注出房间功能、墙体位置、门窗位置和尺寸、柱子和梁的位置等基本信息。在平面图上清晰地表示出改造加固的部分，如新增的墙体用不同的线型或颜色表示，拆除的墙体用虚线表示等。
  - 对于结构加固部分，要标明加固构件的位置、加固范围（如柱子加固的高度范围）等。

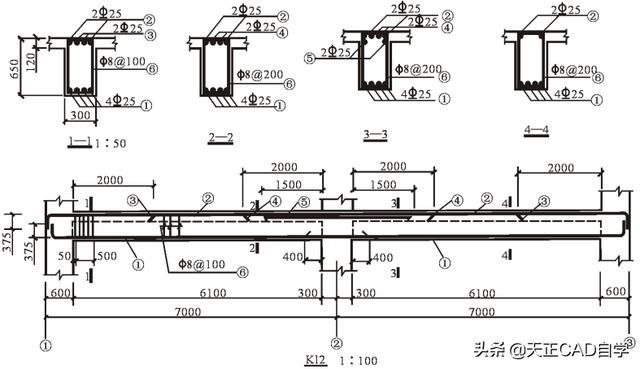

- 剖面图
  - 选择具有代表性的剖面位置，绘制剖面图，展示建筑的内部结构关系，包括楼层高度、梁和板的高度关系、楼梯的位置和形式等。在剖面图中同样要体现出改造加固的内容，如新增的楼板、加固后的梁等。
- 立面图
  - 绘制建筑的各个立面图，反映建筑的外观形状、门窗排列、外墙装饰等情况。如果改造加固涉及到外立面的改变，如增加幕墙、改变外墙材料等，要在立面图中准确表示出来。
标注和说明
- 在设计图上进行详细的标注，包括尺寸标注（构件的长度、宽度、高度、间距等）、标高标注（各楼层的标高、梁底和板底的标高）、材料标注（混凝土的强度等级、钢材的型号等）。
- 对改造加固的特殊要求和施工注意事项进行文字说明，如加固施工顺序、新旧结构连接的要求等。
