彩钢板屋顶结构图怎么画

朝阳钢结构设计公司33秒前1阅读0评论

彩钢板屋顶结构图的绘制是一个涉及多个步骤的过程，包括**设置绘图环境、绘制基础线、添加材料细节等**。具体分析如下：，，1. **设置绘图环境**， - **启动CAD软件**：使用CAD软件打开一个新的文件，这通常涉及到选择“新建”或“文件”菜单中的相关选项。， - **配置绘图参数**：在CAD界面中，选择合适的单位和精度来适应工程需求。如果彩钢板的厚度不同，需要调整单位和精度来确保准确度。，，2. **绘制基础线**， - **创建水平线**：在图纸上画出屋顶的基础平面，这通常通过绘制一条水平线来实现。， - **确定标高**：根据建筑的设计要求，确定屋顶结构的标高，这有助于后续的斜面和坡度的绘制。，，3. **绘制斜面和坡度**， - **制作斜面**：使用CAD软件中的直线或曲线工具，根据屋顶设计的角度和长度，绘制出斜面。， - **形成坡度**：在斜面上进一步绘制，形成屋顶的坡度，这将影响雨水的流向和排水效率。，，4. **添加材质和细节**， - **绘制彩钢板**：在屋顶结构图中添加彩钢板，包括颜色、厚度和中间苯板等信息。， - **标注尺寸和规格**：对于檩条和大梁等构件，标明其直径、厚度和与墙体接合处的钢筋规格等详细信息。，，5. **检查和保存**， - **进行校核**：在完成所有绘图步骤后，仔细检查图纸上的每一个细节，确保没有错误。， - **保存图纸**：将完成的屋顶结构图保存为PDF或DWG格式，以便未来的参考和修改。，，在绘制彩钢板屋顶结构图时，还需要注意以下几点：，，- 确保所有尺寸和规格的准确性，这对于保证屋顶结构的稳定性和安全性至关重要。，- 注意材料的兼容性和连接方式，特别是在处理彩钢板与金属部件之间的连接时，要遵循相关的行业标准。，- 考虑到实际施工中的便利性和可行性，可能需要对某些设计进行调整，以满足现场施工的需要。，，绘制彩钢板屋顶结构图是一项需要细致入微的工作，它不仅要求设计师具备一定的绘图技能，还需要

一、绘制彩钢板屋顶结构图的基础准备

熟悉建筑相关知识
- 了解彩钢板屋顶的结构组成部分，例如钢梁、檩条、支撑结构等的作用和连接方式。这是准确绘制结构图的基础，只有掌握了这些结构知识，才能在图纸上合理地呈现各部件的关系。
确定绘图比例和尺寸
- 根据实际工程需求，选择合适的绘图比例，如1:100、1:50等。同时准确测量屋顶的实际尺寸，包括长度、宽度、坡度等，确保绘制的结构图与实际情况相符。

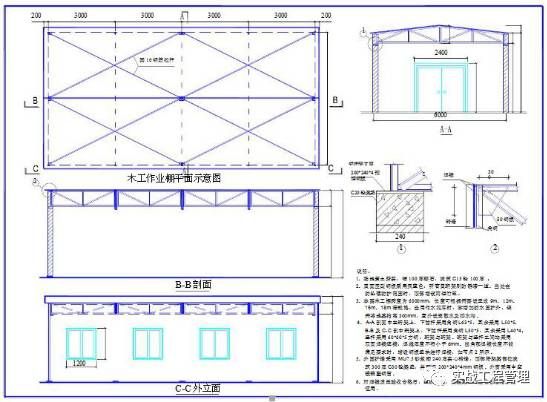

二、彩钢板屋顶结构图绘制的主要内容

（一）平面布局

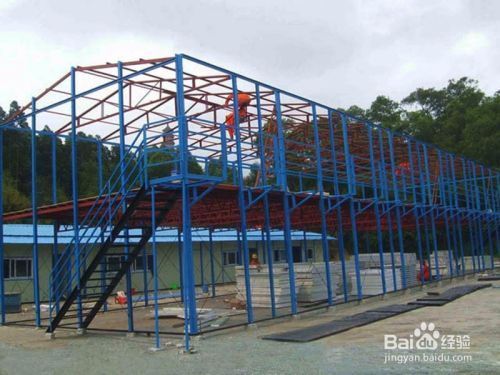

钢梁布置
- 在平面图上准确画出钢梁的位置和走向。钢梁是彩钢板屋顶的主要支撑结构，要标注出钢梁的间距、型号等信息。例如，若采用工字钢作为钢梁，需注明工字钢的规格尺寸，如I20a，表示高度为200mm的工字钢。
- 钢梁的连接节点也需要详细绘制，可以使用局部放大图来展示节点处的螺栓连接、焊接等连接方式。

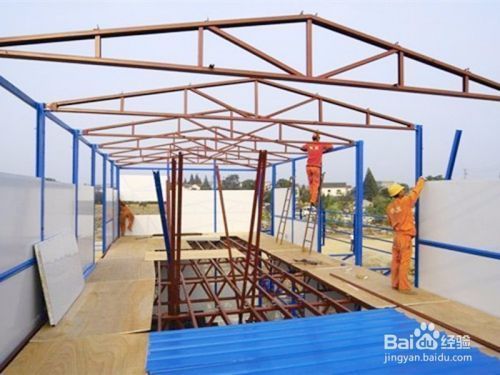

檩条分布
- 画出檩条的排列方式，檩条通常垂直于钢梁布置。标注檩条的间距，一般根据彩钢板的规格和承载要求确定，常见间距为1 - 1.5m。
- 同样，檩条与钢梁的连接节点也需重点绘制，如采用螺栓连接时，要标明螺栓的规格和数量。

（二）剖面结构

屋顶坡度表示
- 通过剖面图准确表示出屋顶的坡度。可以用坡度比（如1:5）或者角度（如11.3°）来表示。彩钢板屋顶的坡度一般根据排水要求和当地气候条件确定，以保证排水顺畅。

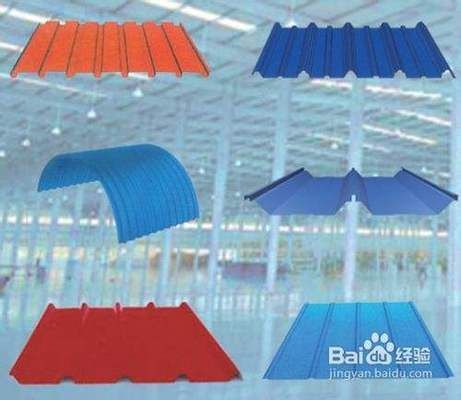

- 在剖面图上画出彩钢板的铺设方式，彩钢板通常是相互搭接并固定在檩条上。标注出彩钢板的厚度、型号等信息，例如采用0.5mm厚的YX51 - 380 - 760型彩钢板。
支撑结构展示
- 画出支撑结构，如隅撑、水平支撑等的位置和连接方式。这些支撑结构有助于增强屋顶的整体稳定性。

三、使用绘图工具绘制彩钢板屋顶结构图

传统绘图工具（如绘图板、丁字尺、三角板等）
- 如果采用传统绘图方式，首先用绘图板固定图纸，使用丁字尺绘制水平线条，三角板绘制垂直线条和倾斜线条。
- 使用铅笔绘制初稿，绘制过程中要保证线条的平直和准确，之后可以使用针管笔进行描线，使线条更加清晰。
计算机辅助设计（CAD）软件
- 在CAD软件中，新建一个绘图文件，设置好绘图单位和精度。
- 根据之前确定的比例和尺寸，使用绘图命令绘制各种结构部件。例如，使用直线命令绘制钢梁、檩条的线条，使用圆命令绘制螺栓等部件。
- 利用CAD的图层功能，将不同类型的结构部件（如钢梁层、檩条层、标注层等）分别放在不同的图层上，方便后期的编辑和管理。
- 对绘制好的结构部件进行标注，标注内容包括尺寸、型号、材料等。CAD软件提供了多种标注工具，可以准确、快速地完成标注工作。

四、注意事项

符合相关标准和规范
- 在绘制彩钢板屋顶结构图时，要遵循国家和地方的建筑结构设计规范，确保结构的安全性和可靠性。例如，在确定钢梁和檩条的截面尺寸时，要根据屋顶的荷载计算结果，并满足相关规范的要求。
标注清晰准确
- 结构图中的标注信息要清晰、准确，避免模糊不清或容易引起歧义的标注。这有助于施工人员准确理解设计意图，保证施工质量。
