房屋钢筋柱子结构设计图的绘制需要遵循一定的步骤和原则，以确保设计的准确性和可行性。以下是绘制房屋钢筋柱子结构设计图的一些基本步骤：，，1. 确定设计参数：在开始绘制之前，首先需要确定设计参数，包括柱子的高度、直径、混凝土强度等级等。这些参数将影响柱子的尺寸和形状。，，2. 绘制柱子截面草图：根据设计参数，绘制一个大致的柱子截面草图。这包括确定柱子的长度、高度、宽度以及钢筋的位置和数量。，，3. 绘制钢筋布置图：根据柱子截面草图，绘制钢筋的布置图。这需要考虑到钢筋的间距、直径和数量，以确保柱子的结构稳定性。，，4. 添加细节和标注：在钢筋布置图的基础上，添加一些细节和标注，如箍筋、预应力筋、混凝土保护层厚度等。这些细节有助于确保设计的精确性和安全性。，，5. 审查和修改：对设计图进行检查和修改，确保其符合设计要求和规范标准。如果有必要，可以请教专业人士的意见，以提高设计的准确性和可靠性。，，绘制房屋钢筋柱子结构设计图需要综合考虑各种因素，遵循一定的步骤和原则，以确保设计的准确性和可行性。

房屋钢筋柱子结构设计图的绘制方法

房屋钢筋柱子结构设计图的绘制是一个细致的过程，需要精确的尺寸和专业的绘图技能。以下是根据提供的搜索结果，整理的关于如何在CAD中绘制房屋钢筋柱子结构设计图的步骤和技巧。

1. 准备工作

在开始绘制之前，需要准备好所有的设计数据和参考资料。这些可能包括房屋的原始结构图、柱子和钢筋的具体规格、以及其他相关的建筑设计图纸。确保所有的数据都是准确无误的，这对于后续的绘图工作至关重要。

2. 绘制柱子

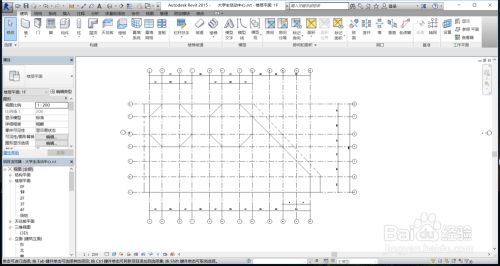

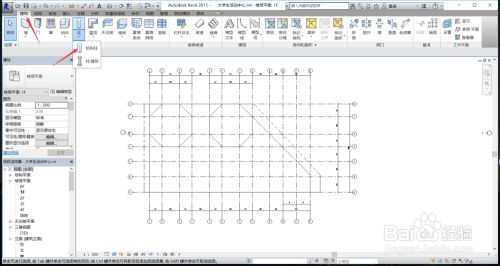

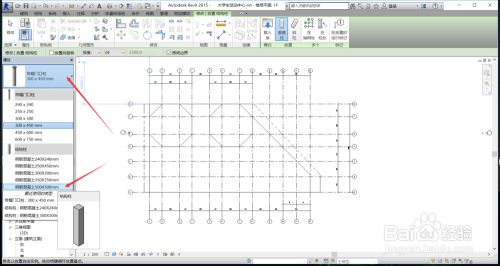

在CAD中绘制柱子，首先需要选择合适的工具栏和命令。例如，可以选择“柱墙绘制”工具，并通过设置柱子的类型、比例、编号等参数来创建柱子的平面位置。柱子的比例应与轴线的比例相同，以保证图纸的准确性。此外，还需要设置柱子的边长和偏心距，这些都将影响柱子的实际尺寸和位置。

3. 绘制钢筋

钢筋的绘制需要考虑到钢筋的级别、布置方式以及与其他结构元素的关系。在CAD中，可以通过定义块和创建线性参数来绘制钢筋。例如，可以使用多段线命令（PL）来绘制钢筋的基本图形，并通过拉伸动作来定义钢筋的规格和长度属性。这样，当需要修改钢筋规格或间距时，可以方便地进行调整。

4. 细节调整

完成柱子和钢筋的基本绘制后，需要对图纸进行细节上的调整和完善。这包括检查所有尺寸的准确性，调整柱子和钢筋的位置，以及添加必要的标注和说明。确保所有的细节都符合设计要求和行业标准。

5. 使用专业软件

对于经常需要绘制房屋结构图的专业人士，可以考虑使用专门的CAD开发软件，如“天正建筑”，这些软件提供了丰富的门窗和其他建筑元素的模型，可以大大提高绘图效率。

结论

综上所述，绘制房屋钢筋柱子结构设计图需要结合CAD软件的基本绘图功能和专业知识。通过精确的尺寸设置和细致的绘图过程，可以创建出符合设计要求的高质量结构设计图。
