彩钢架作为一种快速搭建的临时结构，广泛应用于建筑工地、活动房、仓储物流等场合。以下是一份彩钢架施工方案的概要：，，1. 材料准备：根据工程需求选择合适的彩钢板，并确保其质量符合标准。准备好支撑架、螺栓、连接件等辅助材料。，，2. 基础处理：在安装彩钢架之前，应对地面进行平整处理，保证支架的稳定性。，，3. 组装步骤：按照设计图纸，将彩钢板逐块进行拼接，注意保持板面平直且对齐。使用专用工具固定每一块彩钢板，并通过螺栓和连接件将其牢固地固定在支撑架上。，，4. 安全措施：在施工过程中，必须严格遵守安全操作规程，佩戴必要的个人防护装备，如安全帽、安全带等。，，5. 检查与验收：完成彩钢架的搭建后，进行全面的质量检查，包括尺寸精度、连接强度、稳定性等方面，确保符合设计和安全要求后方可投入使用。，，6. 后期维护：彩钢架的使用期间应定期进行检查和维护，及时清理积灰，修补损坏部分，以延长使用寿命。

各种彩钢架的做法图解

彩钢架施工方案概述

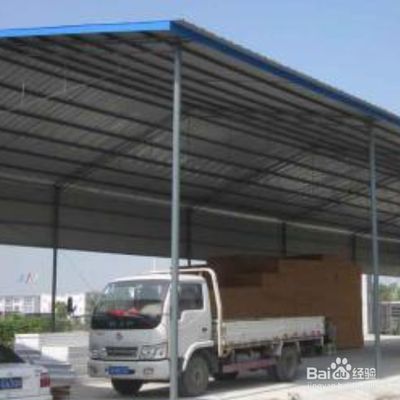

彩钢架是一种常用的轻型钢结构建筑材料，具有重量轻、强度高和施工周期短的优点。在建筑工程中，彩钢架通常用于搭建车棚、仓库、工厂等建筑物。以下是彩钢架施工方案的概述，包括施工前准备工作、施工材料和工具、施工步骤以及安全注意事项：

施工前准备工作

设计方案确认：在开始施工之前，需要对彩钢架的设计方案进行确认。设计方案应包括彩钢架的尺寸、承重能力、连接方式等信息。确认设计方案的目的是确保施工的安全性和质量。
施工图纸准备：根据设计方案，制作彩钢架的施工图纸。施工图纸包括彩钢架的平面图、立面图、剖面图等。施工图纸的准备是为了指导施工人员进行具体的施工操作。
施工场地准备：清理施工场地，确保场地干净整洁，并做好施工现场的标识。检查施工场地的地基情况，如有需要可以进行地基处理，以确保施工的稳定性。
施工材料和工具准备：准备施工所需的彩钢板、横梁、纵梁、连接件等材料，并对材料进行检查和验收。同时，准备施工所需的工具，如电钻、螺丝刀、铆钉枪等。

施工材料和工具

彩钢板：彩钢板是彩钢架的主要构件，通常由冷轧钢板经过表面处理后制成。彩钢板的厚度和规格根据设计要求确定，一般不小于0.4mm。
横梁和纵梁：横梁和纵梁用于支撑彩钢板，使彩钢架具有足够的稳定性和承重能力。横梁和纵梁通常由冷轧钢管制成，其规格和尺寸根据设计要求确定。
连接件：连接件用于连接彩钢板、横梁和纵梁，使彩钢架形成一个整体结构。常用的连接件有螺栓、螺钉、铆钉等。根据设计要求，连接件的材质和规格应符合相关标准。

施工步骤

基础施工：先根据设计要求进行地基打桩或加固，然后进行地基基础的浇筑。地基基础完工后，进行基础的固结和养护。
立柱及梁体施工：根据设计图纸，在基础上安装立柱和横梁。立柱和横梁的连接可以使用焊接或螺栓连接。立柱和横梁的施工需要按照设计要求和施工图纸进行精确的测量和安装。
彩钢板安装和固定：彩钢板的安装可以采用水平安装或垂直安装的方式。在安装前，需要对彩钢板进行测量和切割，以确保彩钢板的尺寸和形状准确。彩钢板的连接可以使用螺钉或铆钉进行固定。

安全注意事项

施工人员要穿戴好安全帽、安全鞋等个人防护装备。
施工现场要进行防护围栏的设置，确保施工区域的安全性。

彩钢瓦安装步骤详解

彩钢瓦的安装是彩钢架施工中的一个重要环节，以下是彩钢瓦安装的详细步骤：

搭建脚手架：首先用钢管搭建两个4m*3m的脚手架，架子的每个脚上都安装一个轮子，方便用时可推动。
安装内层板：在要安装彩钢瓦的屋面内安装内层板，大概每个波峰用30mm长的专用自攻螺钉固定，螺钉帽颜色与彩板颜色一致。
铺设保温棉：内层板安装完成以后，可以在上面铺设保温棉了，注意保温棉的接头处需要用专用的胶带封好。
固定固定件：将固定件用自攻螺钉固定在檩条上，记住每根檩条上都必须要有固定件。

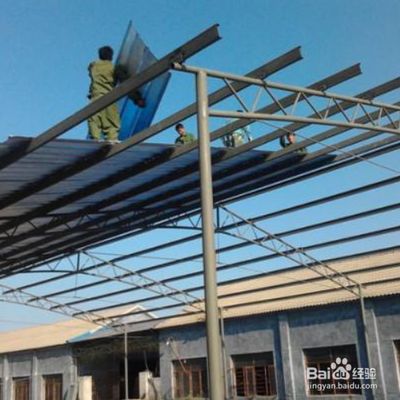

安装彩钢瓦：将一块钢板放在已经固定好的固定件上，然后让其与每块固定件的中心肋和内肋的底槽压实，直至它们完全啮合为止，并且用专用的锁边锁紧彩钢瓦的中部。将后面的固定件一一安装好，每个支撑面安装一个，并且保证固定件的连锁肋边都与安装好的钢板的外肋啮合。
检查彩钢瓦：沿着彩钢板的底部拉一条线，检查彩钢板的两头是不是处于同一直线。检查无误后，就可以将第二块彩钢瓦安放在第二列的固定件上，内肋在第一块钢板的外肋上，中心肋在固定件的中心肋直立地上，重复第一块板操作方法，按照以上方式依次安装余下彩钢瓦。
安装天沟：在地面上把天沟接成9m，然后利用麻绳将其拉到屋面上安装。注意，安装天沟时要保持线条是直线，可用拉线调直。
防水处理：利用上撬工具，把在钢板屋脊处的终端肋条间的部分向上折，保证在泛水板下方由内吹的水不会流入建筑物之中。然后再利用下折工具将钢板下端的肋条之间的平板部分稍向下弯曲（呈唇状）以保证雨水顺着钢板终端被排出，并不会因风力作用回流至平底盘的下边。
